MINI PICO 432 Çift Kollu CMM (Dual Arm CMM)
MINI PICO 432 Çift Kollu Koordinat Ölçüm Makinesi CMM
Teknik Özellikler

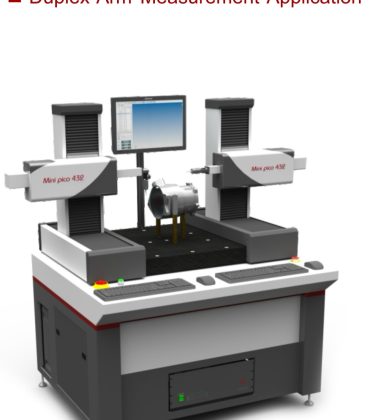

Avustralya OZ Metrology ve Almanya Mora Metrology’nin beraber ürettiği Dual Arm CMM modelini tanıtmaktan heyecan duyuyoruz. Bu sistem, silindirik parçaları aynı anda ölçmek için ideal bir çözüm sunar ve ölçüm verimliliğinizi iki katına çıkarır. Yenilikçi tasarımı sayesinde çift kollu CMM, fazla alan veya basınçlı hava gerektirmeden yüksek performans sağlar. Ayrıca, sistem CNC hassas ölçüm sağlar, tam otomatik olarak entegre edilebilir; böylece CNC’den çıkan parçalar CMM’de hızlı, hatasız ve güvenilir bir şekilde ölçülebilir.
● CNC’den çıkan parçaların ölçümü için ideal çözüm: Yenilikçi bir koordinat dönüşüm tekniği, iki CMM koordinat sistemini tek bir sistemde birleştirerek makineler arasında kesintisiz bağlantı ve etkileşim sağlar, ölçüm verimliliğini önemli ölçüde artırır. Özellikle CNC makinelerinden çıkan parçaların hızlı ve hassas ölçümleri için uygundur. CMM’ler ayrıca otomatik hattın karşılıklı taraflarına yerleştirilebilir, böylece yüksek verimlilik ve yüksek hassasiyet gerektiren hat içi ölçüm yapılabilir.
● Tam otomatik iş parçası yükleme ve boşaltmayı mümkün kılmak için bir robot kol entegre edilebilir.
● Basınçlı hava gerektirmez — Hava yataklı kızaklar kullanılmadığından bu tasarım, ekipman ömrünü uzatır ve bakım maliyetlerini düşürür.
● Açık görüş alanı ve kolay yükleme/boşaltma özelliği, CNC parçaları dahil olmak üzere hat içi parça muayenesi için idealdir.
● Ana gövde, mükemmel rijitlik ve düşük kütleye sahip konsol yapıyı benimser. Bu tasarım basit, kompakt, yüksek rijitlikte ve olağanüstü dinamik performans sağlar.
● Dört tekerlekle donatılmıştır; kolaylıkla taşınabilir ve her yerde anında test için kullanılabilir.
● Yüksek hassasiyetli lineer kızaklar ve her eksende kullanılan hassas bilyalı vida tahrikleri, düzgün ve güvenilir hareket sağlar.
● Renishaw ızgara ölçekli sayım sistemi, tekrarlanabilir ve doğru ölçümler garanti eder.
● Entegre elektrik panosu kompakt ve kullanıcı dostudur.
● Standart bir tetiklemeli prob (MH20i) dahildir;Çeşitli RENISHAW prob sistemleri yapılandırılabilir ve kullanıcı gereksinimlerine göre lazer taramalı ölçüm sistemleri kurulabilir.
Mini PICO 432 – Hassasiyet, Sıcaklık ve Kompanzasyon
| MH20i MPEE um | Sıcaklık Gereksinimi | Sıcaklık Kompanzasyonu |
| 6+L/200 | 20±2℃, 0.5℃/h | Hayır |
| 6+L/200 | 15~30℃, 2℃/h | Evet |
| 7.5+L/200 | 10~40℃, 2℃/h | Evet |
| PH10T plus + TP20 MPEE um | Sıcaklık Gereksinimi | Sıcaklık Kompanzasyonu |
| 6+L/200 | 20±2℃, 0.5℃/h | Hayır |
| 6+L/200 | 15~30℃, 2℃/h | Evet |
| 7.5+L/200 | 10~40℃, 2℃/h | Evet |
| PH10T plus + TP200 MPEE um | Sıcaklık Gereksinimi | Sıcaklık Kompanzasyonu |
| 5.5+L/200 | 20±2℃, 0.5℃/h | Hayır |
| 5.5+L/200 | 15~30℃, 2℃/h | Evet |
| 7+L/200 | 10~40℃, 2℃/h | Evet |
| Güç (Power): 220V ±10%, 50Hz, 1 KVA Topraklama (Grounding): <4Ω |
| TEKNİK ÖZELLİKLER | |
|---|---|
| Öğeler | Özellikler / Açıklamalar |
| Mekanik Gövde (Mechanical Frame) | X-eksen: dökme demir |
| Y-eksen: dökme demir | |
| Z-eksen: dökme demir | |

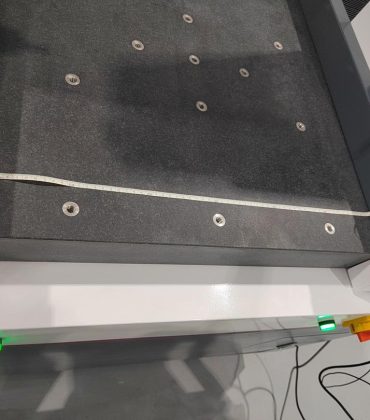

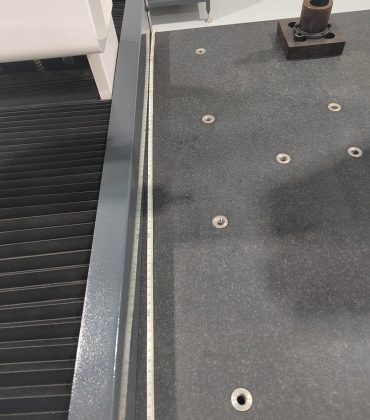

| Çalışma Tablası (Surface Plate) | Malzeme: dökme demir |
| Parça Kilitleme: M10-6H vida yuvaları | |
| Detaylar Ağıda verilmiştir. | |
| Kayar Sistem (Sliding System) | Üç eksende de yüksek hassasiyetli lineer kılavuzlar kullanılmıştır, hassas bilyalı vida transmisyonu ile birlikte |
| Ölçüm Sistemi (Measuring System) | Renishaw ölçekleri; sistem çözünürlüğü 0,1 μm |
| Sıcaklık Kompanzasyonu (Temperature Compensation) | MORA Sıcaklık Kompanzasyonu |
| Kontrol Ünitesi (Controller) | DCC serisi |
| Güç Gereksinimi (Supply Requirements) | Güç: 220V / 50Hz / 1 KVA, topraklama ≤4 Ω |
| Tüketim (Consumption) | 1 KVA |
| Çalışma Ortamı (Operating Environment) | Ortam Sıcaklığı: 10–40 °C |
| Bağıl Nem: %30–75 |

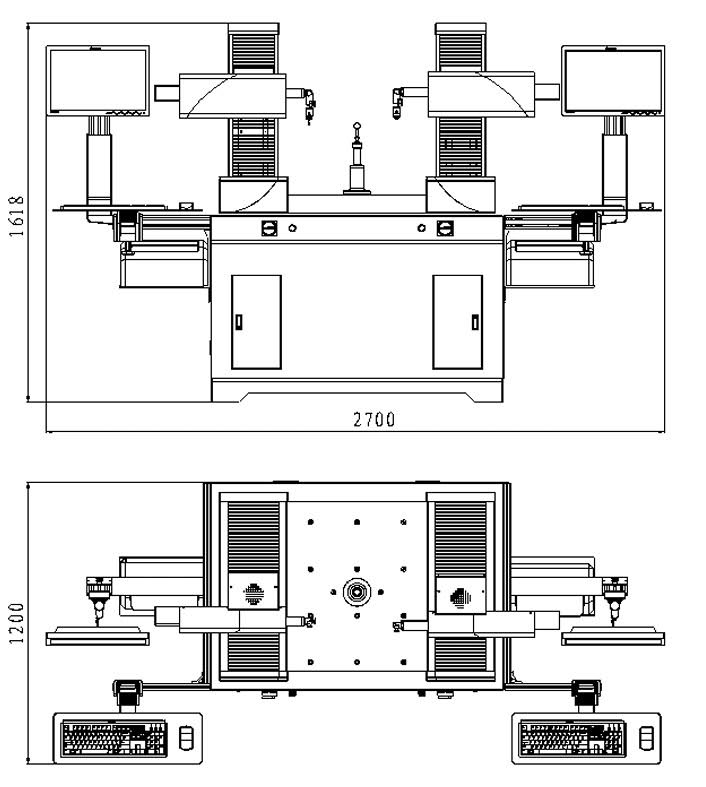

GENEL BOYUTLAR
Mini PICO 432 Çift Kollu CMM Boyutları
| Ölçüler | |||||
|---|---|---|---|---|---|
| Model | X (mm) | Y (mm) | Z (mm) | Ağırlık (kg) | Maks. yük (kg) |
| Mini PICO 432 | 400 | 200 + 200 | 300 | 600 | 100 |
Mini PICO 432 çift kollu CMM, yüksek hassasiyetli 3 boyutlu koordinat ölçümleri ve Renishaw prob veya lazer taramalı prob seçenekleri ile her türlü parçanın detaylı kontrolünü mümkün kılar. CNC’den çıkan parçaların hızlı ve hatasız seri ölçümü, otomatik parça yükleme ve tam otomatik üretim hatlarına entegrasyon imkânı sayesinde üretim süreçlerinizde maksimum verimlilik sağlar. Dökme demir gövde ve yüksek hassasiyetli lineer kılavuzlar ile üstün stabilite ve tekrarlanabilirlik sunan sistem, MORA sıcaklık kompanzasyonu ve DCC serisi kontrol ünitesi ile güvenilir ve tutarlı ölçümler gerçekleştirir. Yenilikçi tasarımı, kompakt yapısı ve esnek prob seçenekleri ile Mini PICO 432, modern üretim tesislerinin vazgeçilmez ölçüm çözümüdür.
