Description

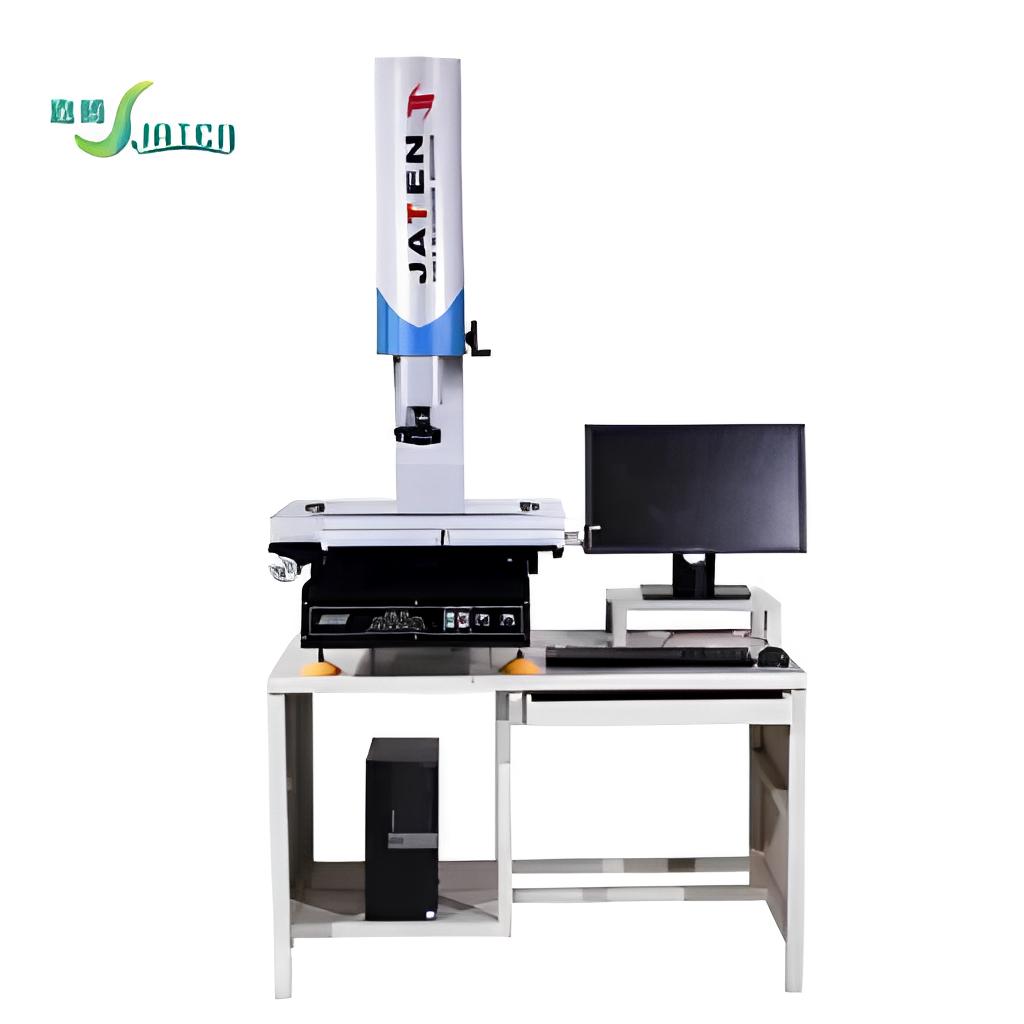

Kameralı Ölçme Cihazları JTDQVS Serisi-Otomatik-Çift kolon
Modeller: JTDQVS-3020CNC / 4030CNC / 5040CNC / 6050CNC
Özellikler
-

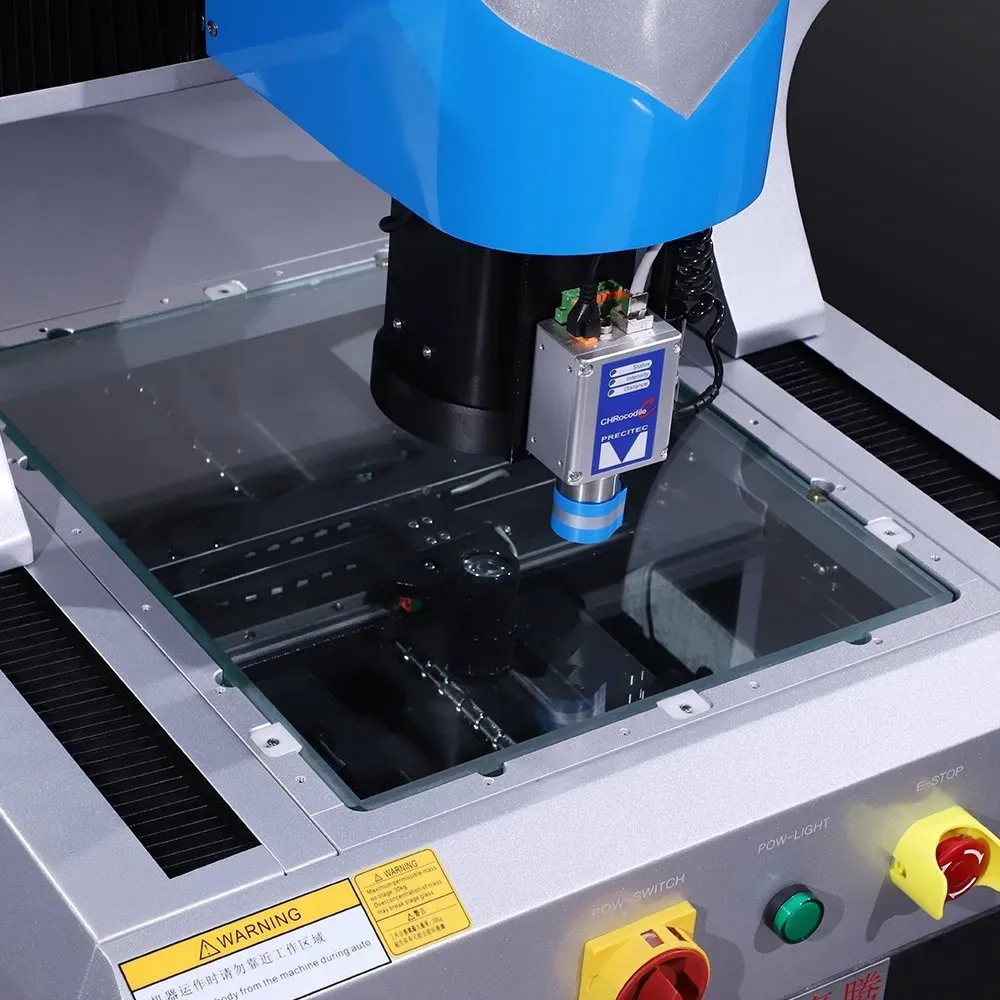

Mermer taban ve kiriş yapısı: Ölçüm tablası sabit kalır; bu sayede ölçülen parça hareket etmez. Yüksek hızda ölçüm yaparken dahi ölçüm hassasiyeti korunur.
-
Otomatik zoom lens: Otomatik zoom tamamlandıktan sonra yeniden manuel kalibrasyona gerek kalmaz.
-
Görüntü navigasyon sistemi: Ölçülecek parçanın ölçüm noktasını hızlıca bulmayı sağlar.
-
QuickMeasuring yazılımı: Programlanabilir otomatik ölçüm özelliği ile yüksek verimlilik.

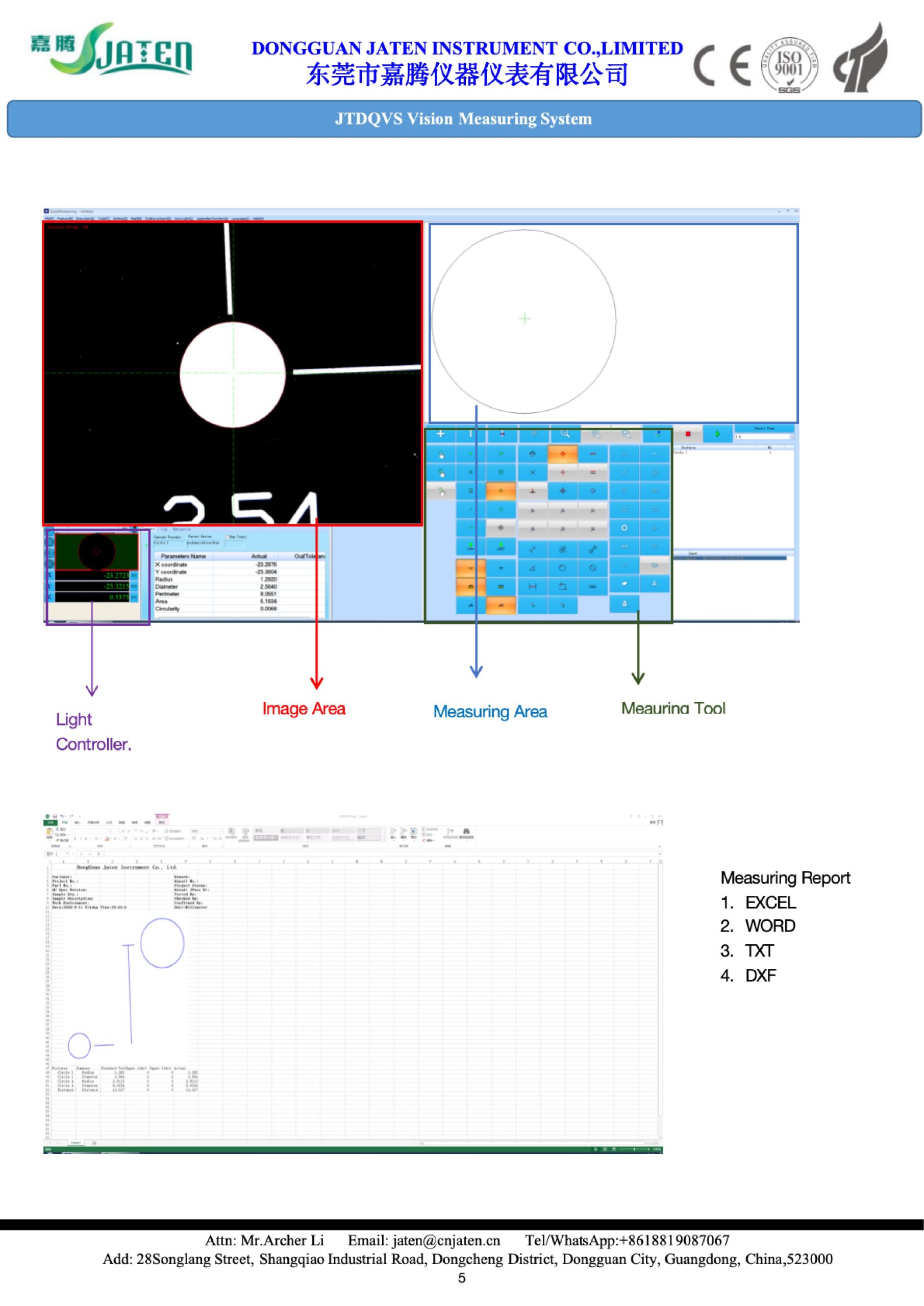

QuickMeasuring Yazılım Özellikleri
-
Kolay öğrenilebilir arayüz – Microsoft Windows platformunda Word ve Excel mantığı ile çalışır, kullanıcı dostu tasarıma sahiptir.
-
Gelişmiş geometri işleme – Parçanızdan ölçüm koordinatlarını, boyutları ve dış görünüm verilerini kolayca elde edebilirsiniz.
-
Kolay programlama – Öğretme yöntemi ile otomatik kayıt, düzenleme ve DXF dosyalarını doğrudan ölçüm programına dönüştürme.
-
Otomatik sonuç kaydı – Ölçüm sonrası veriler kaydedilir, hesaplanır, yeniden düzenlenir ve farklı formatlarda saklanır.
-
Yeni birim oluşturma – Mevcut ölçüm birimlerinden yeni birimler türetilebilir.
-
Referans koordinat sistemi – Eksen kalibrasyonu ve sıfır noktası belirleme ile ölçüm sürecinde birden fazla referans noktası tanımlanabilir.
Ölçüm Raporlama Formatları
-
EXCEL (XLSX)
-
WORD (DOCX)
-
TXT
-
DXF
Teknik Özellikler
| Ürün Adı | JTDQVS Görüntü Ölçüm Sistemi | |||
|---|---|---|---|---|
| Model | JTDQVS-3020CNC | JTDQVS-4030CNC | JTDQVS-5040CNC | JTDQVS-6050CNC |
| X, Y Eksen Hareketi | 300×200 mm | 400×300 mm | 500×400 mm | 600×500 mm |
| Z Eksen Hareketi | 200 mm | 200 mm | 200 mm | 200 mm |
| Doğrusal Cetvel | RSF | RSF | RSF | RSF |
| Hassasiyet | X/Y ekseni: ≤3+L/200 (µm) Z ekseni: ≤4+L/200 (µm) |
X/Y ekseni: ≤3+L/200 (µm) Z ekseni: ≤4+L/200 (µm) |
X/Y ekseni: ≤3+L/200 (µm) Z ekseni: ≤4+L/200 (µm) |
X/Y ekseni: ≤3+L/200 (µm) Z ekseni: ≤4+L/200 (µm) |
| Tekrarlanabilirlik | ±2 µm | ±2 µm | ±2 µm | ±2 µm |
| CCD Kamera | TEO / HK Vision | TEO / HK Vision | TEO / HK Vision | TEO / HK Vision |
| Fotoelektrik Sensör | Japonya OMRON EE-SX | Japonya OMRON EE-SX | Japonya OMRON EE-SX | Japonya OMRON EE-SX |
| Vida Mili | PMI | PMI | PMI | PMI |
| Kılavuz | TPI | TPI | TPI | TPI |
| Servo Motor | Panasonic Motor | Panasonic Motor | Panasonic Motor | Panasonic Motor |
| Aydınlatma (Kontur) | Ayarlanabilir 256 kademeli LED soğuk ışık | Ayarlanabilir 256 kademeli LED soğuk ışık | Ayarlanabilir 256 kademeli LED soğuk ışık | Ayarlanabilir 256 kademeli LED soğuk ışık |
| Aydınlatma (Yüzey) | Ayarlanabilir 256 kademeli, 6 halka & 48 bölümlü LED soğuk ışık | Ayarlanabilir 256 kademeli, 6 halka & 48 bölümlü LED soğuk ışık | Ayarlanabilir 256 kademeli, 6 halka & 48 bölümlü LED soğuk ışık | Ayarlanabilir 256 kademeli, 6 halka & 48 bölümlü LED soğuk ışık |
| Prob (Opsiyonel) | 3D Modül ve UK Renishaw MCP-K2 Prob | 3D Modül ve UK Renishaw MCP-K2 Prob | 3D Modül ve UK Renishaw MCP-K2 Prob | 3D Modül ve UK Renishaw MCP-K2 Prob |
| Ölçüm Yazılımı | QuickMeasuring | QuickMeasuring | QuickMeasuring | QuickMeasuring |
| Maks. Yük Kapasitesi | 35 Kg | 35 Kg | 30 Kg | 30 Kg |
| Boyutlar (G×D×Y) | 1540×866×1750 mm | 1540×1066×1750 mm | 1740×1116×1760 mm | 1740×1316×1760 mm |
| Net Ağırlık | 580 Kg | 620 Kg | 630 Kg | 700 Kg |
JTDQVS Serisi Kameralı Ölçme Sistemleri – Standart Teslimat İçeriği
| Ürün Adı | Ürün Adı | Ürün Adı |
|---|---|---|
| Ölçüm Yazılımı | Japon Sentech CCD Kamera | Motorize Koaksiyel Zoom Lens |
| Kalibrasyon Bloğu | Zhong’An Capture Kartı | 48 Bölümlü LED Aydınlatma |
| Hareket Kontrol Kartı | MicroE Doğrusal Cetvel | Toz Koruyucu |
| Çalışma Dolabı | Operasyon Joystiği | PC Sistemi |

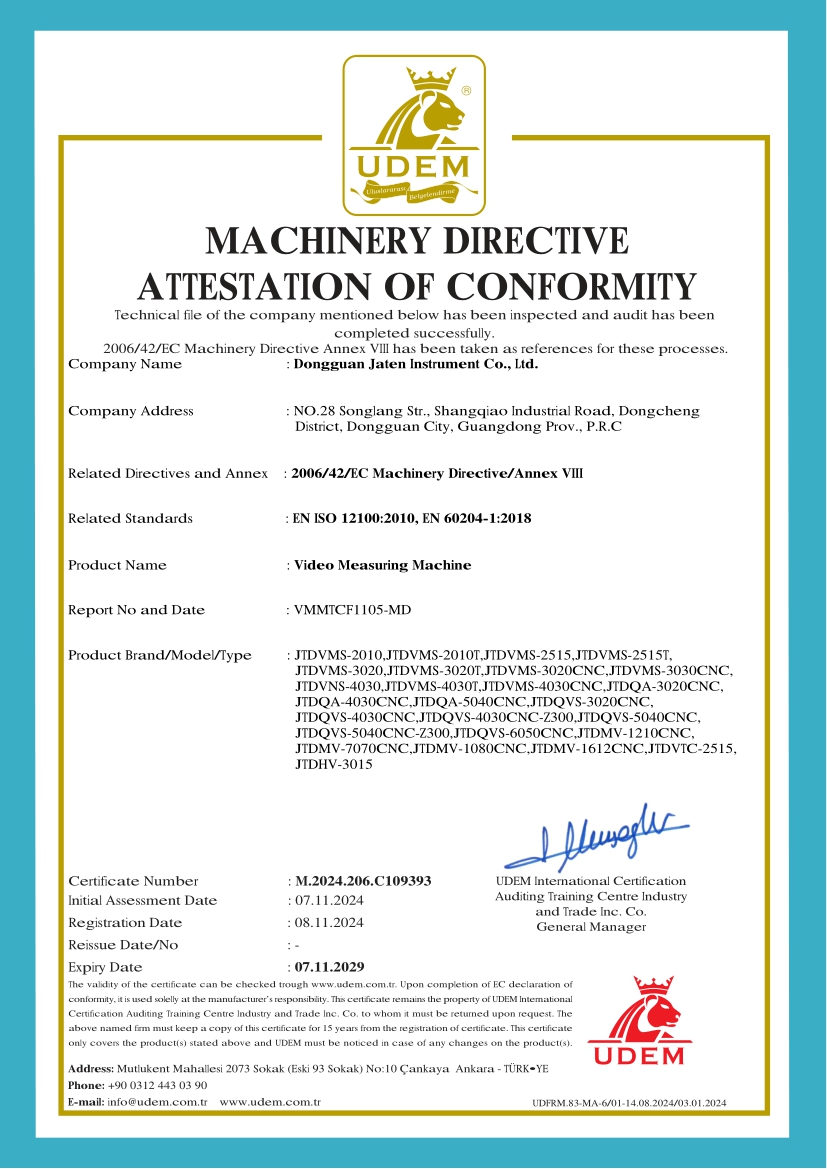

| Kullanım Kılavuzu | Garanti Kartı | Uygunluk Sertifikası |
