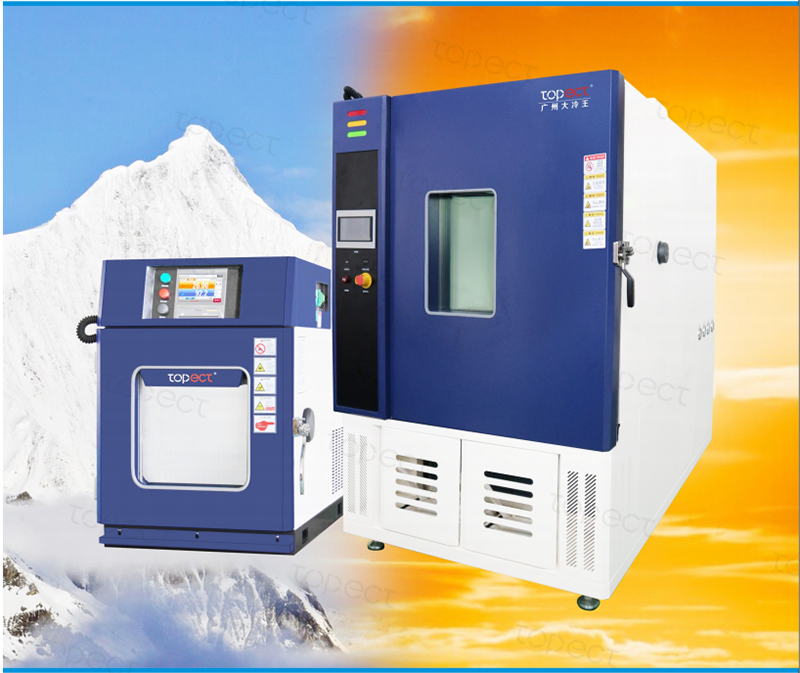

Nem Testi & Yüksek ve Düşük Sıcaklık Kabini

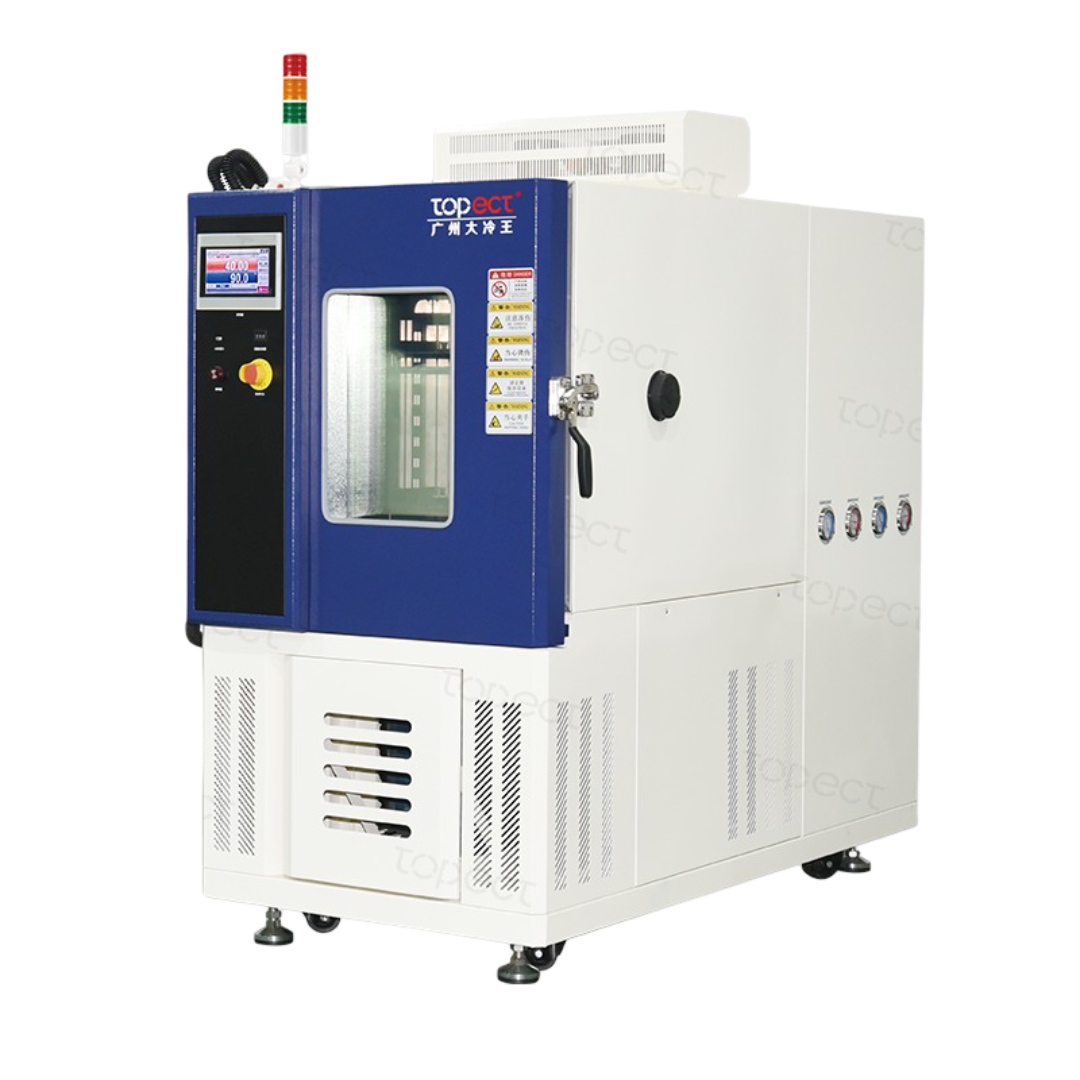

Nem Testi & Yüksek ve Düşük Sıcaklık Kabini - Image 2

₺888.998.888.888.888.960,00

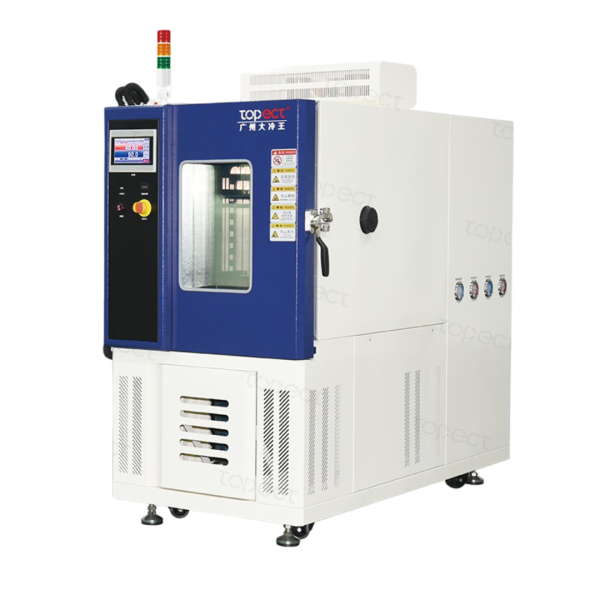

Nem Testi & Yüksek ve Düşük Sıcaklık Kabini

  • Geniş gözlem penceresi

  • Özel tasarım kol kilidi

  • Numune için güç kontrol terminali

  • Her iki yanda kablo geçiş delikleri

  • Üç kademeli bağımsız aşırı sıcaklık koruması

  • Topect tarafından bağımsız olarak geliştirilen kontrol ünitesi



Detaylı bilgiye sayfanın alt kısmında ulaşabilirsiniz.

Firmanıza özel fiyat bilgilendirmesini Teklif Al butonundan isteyebilirsiniz veya WhatsApp butonundan hızlıca fiyat bilgisini öğrenebilirsiniz.

Category: Tags: , ,
  • Previous Product
  • Hızlı Sıcaklık Değişim Test Kabini
  • Next Product
  • Yüksek Sıcaklık Test Kabini / Yaşlandırma Kabini

Description

Nem Testi & Yüksek ve Düşük Sıcaklık Kabini

Model FPTH64-20A
​		 FPTH300-20A
​		 FPTH500-20A
​		 FPTH1000-20A
​		 FPTH64-40A
​		 FPTH300-40A
​		 FPTH500-40A
​		 FPTH1000-40A
​		 FPTH64-70A
​		 FPTH300-70A
​		 FPTH500-70A
​		 FPTH1000-70A
​
İç Hacim (L) 64 300 500 1000 64 300 500 1000 64 300 500 1000
İç Boyut (mm) B 400 700 800 1000 400 700 800 1000 400 700 800 1000
H 400 700 900 1000 400 700 900 1000 400 700 900 1000
D 400 600 700 1000 400 600 700 1000 400 600 700 1000
Dış Boyut (mm) B 600 900 1000 1200 600 900 1000 1200 600 900 1000 1200
H 1500 1800 2000 2100 1500 1800 2000 2100 1500 1800 2000 2100
D 1350 1666 1770 2070 1350 1666 1770 2070 1350 1666 1770 2070
Sıcaklık Aralığı (℃) -20～150 -40～150 -70～150
Nem Aralığı (%RH) (20～98)%RH (20～85)℃
Sıcaklık Dalgalanması (℃) ±0,5℃
Sıcaklık Sapması (℃) ±2,0℃
Nem Sapması (%RH) ±3,0%RH (>%75RH) ±5,0%RH (≤%75RH)
Sıcaklık Artış Süresi -20～150℃ -40～150℃ -70～150℃
≤35dk ≤40dk ≤55dk ≤60dk ≤35dk ≤40dk ≤55dk ≤60dk ≤45dk ≤45dk ≤60dk ≤80dk
Sıcaklık Düşüş Zamanı +20～-20℃ +20～-40℃ +20～-70℃
≤40dk ≤40dk ≤40dk ≤40dk ≤60dk ≤60dk ≤60dk ≤60dk ≤80dk ≤80dk ≤80dk ≤80dk
Sıcaklık ve Nem Düzenleme Modu  BTHC Dengeli sıcaklık ve nem kontrol modu (SSR nem düzenlemesi)
Çalışma Ortamı  Sıcaklık: (5～36)℃ Nem: (30～85)%RH Basınç: (86～106)kPa
Malzeme İç Oda  SUS 304 Paslanmaz çelik sac SS304
Dış Oda  Çift taraflı galvanizli sac, yüzeyi elektrostatik toz boya ile kaplanmıştır
Isı Yalıtımı  Yüksek sıcaklık elyaf pamuk ve poliüretan köpük
Aktüatör Fan  Genişletilmiş şaft santrifüj fan
Buzdolabı  Düşük gürültülü piston tipi kompresör veya scroll kompresör
Isıtıcı İthal nikel-krom
Nemlendirici  316 316 paslanmaz çelik nemlendirici (harici buhar jeneratörü)
Kontrol
Sistemi		 Dokunmatik Ekran ve PLC 7.0″, 800×480 çözünürlük, karışık çıkışlı PLC
Koşu Modu  Sabit mod,Program modu
Ayar Modu  Basitleştirilmiş Çince ve İngilizce, dokunarak giriş
Program Kapasitesi  Her biri 32000 döngü zamanı ayarlamak için 50 bölümden oluşan 269 grup program. Programın bağlantı işlevi vardır
Ayar Aralığı  Ekipmanın maksimum aralığına göre ±5.0℃’ye ayarlanabilir, Örn. nem aralığı (%5～100)RH (nem ekipmanı)
 Sıcaklık: 0.01℃, nem: %0.1RH (nem ekipmanı), zaman: s
Sensör  PT100 (platin direnç), Nem sensörü
Kontrol Modu  Düşük sıcaklık soğuk dengesi ve anti-integral doygunluk PID ve otomatik ayarlama
Eğri Kaydı  Otomatik veri saklama fonksiyonu ile. Kullanıcı ekranda kaydırarak verilere göz atabilir; ekran görüntüsü alma fonksiyonu mevcuttur.
Ek Fonksiyon  Arıza alarmı ve sebep işleme hızlı fonksiyonu: Zamanlı başlatma/durdurma, elektrik kesintisi koruması, kullanıcı izin fonksiyonu.
İletişim Fonksiyonu RS485, LAN (internet portu), GPRS (telefon) ve diğer iletişim modlarını destekler, bu da kullanıcıların uzaktan izlemeyi kolayca gerçekleştirmesini sağlar. Veri toplama: IBM PC uyumlu makine. PII’nin üstünde CPU, 128M’nin üstünde bellek, Basitleştirilmiş Çince / İngilizce işletim sistemi.
Veri Toplama 1. USB arayüzü ile üç aylık eğri verileri kaydedilebilir ve geçmiş eğri ve test verileri indirilebilir.
2. Kaydediciye alternatif olabilir. Dahili ekstra bellek ile, makinenin 24 saat boyunca sürekli çalışması koşuluyla 3 aylık veriler kaydedilebilir. Örnekleme süresi 1 dakikadır. Bilgisayar depolamasının yerini alabilir. Kullanıcılar geçmiş verileri USB disk aracılığıyla dışa aktarabilir (süre isteğe bağlıdır) ve CSV formatında dosyalar oluşturabilir.
3. Bilgisayara bağlanın (isteğe bağlı) – Bilgisayar izleme yazılımı aracılığıyla test verilerini kaydedin. Eğriyi görüntüleyebilir. Bilgisayar, uzaktan izlemeyi gerçekleştirmek için uzak terminal olarak kullanılabilir.
  Su Temini Su Temini Modu Su pompasıyla su çekin
Su Depolama Tankı 10L/20L/40L
Su Kalitesi  Direnç >500 Ω·m
Güç Kaynağı (V)/(Hz) ±38V plusmn;0,5Hz AC voltajı 380V±15V Frekans 50Hz±0,5Hz 3 fazlı 4 kablolu ve topraklama koruması
Maksimum Akım (A) 10 13 14 24 10 13 14 25 13 18 21 38
Güç (kW) 4 6 6 11 4.5 6.5 7 12 5 8 12 18
Ağırlık (kg) 145 200 530 760 145 205 540 800 165 245 600 900
Standart Donanım 1 adet elektrikli ısıtmalı gözlem penceresi, her iki tarafta ayrı ayrı 1 adet Φ50 test deliği, 2 set numune tutucu, 4 adet tekerlek.
Güvenlik Donanımları Kaçak akım koruma şalteri, motor koruması, kompresör koruması, faz sırası koruması, aşırı sıcaklık koruması, kuru çalışmayı önleme koruması vb.

Notlar:

  • H: Nem fonksiyonunun mevcut olduğunu belirtir.

  • b, c: Bu seçenekler yalnızca sıcaklık ve nem test kabinleri için geçerlidir.

  • d: Sirkülasyonlu su soğutma seçeneği işaretlenmiştir.

Ek Notlar:

  1. A: Taze hava soğutmayı, W: Sirkülasyonlu su soğutmayı ifade eder.

  2. Dondurma noktası serisi test kabinleri, müşterilerin taleplerine göre özelleştirilebilir.

Yapısal Özellikler

  • Kolay kilitleme ve daha iyi sızdırmazlık performansı için eşsiz kapı kilidi tasarımı.

  • Çekmeceli su deposu.

  • Geniş boyutlu gözlem penceresi, operatörün test numunesini kabin içinde rahatlıkla izlemesini sağlar.

  • Cihazın iki yanında kablo ve test aparatı yerleştirmeye uygun kablo geçiş delikleri bulunmaktadır.

  • İç hazne, SS304 paslanmaz çelikten; dış hazne ise elektrostatik toz boyalı SECC sacdan üretilmiştir.

  • Güvenlik ve kolay bakım için modüler soğutma sistemi, su devresi ve elektrik kontrol sistemi.

  • Kabin içerisindeki sıcaklık homojenliği için hava menfezleri bulunur; sıcaklık ve nem değerleri çok daha hızlı ve dengeli şekilde sabitlenir. Yönlendirici kanat açısı serbestçe ayarlanabilir, böylece kabin içindeki homojenlik etkin biçimde sağlanır.

Soğutma Sistemi

  • Ana parça ve bileşenler, dünya çapında tanınmış markalardan temin edilmektedir.

  • Soğutma sisteminde, ozon tüketim katsayısı sıfır olan R404A ve R23 soğutucu gazları kullanılmaktadır.

  • Tüm kondenserler, uzun vadeli güvenilir çalışmayı sağlamak amacıyla filtreleme cihazlarıyla donatılmıştır.

  • Soğutma sistemi, enerji tüketimini optimize eden akıllı kontrol sistemiyle yönetilir.

  • Kompresörler (Tecumseh, Copeland, Bock veya Bitzer gibi ithal markalar); düşük sesli, kararlı çalışmaya sahip ve yüksek performanslıdır.

  • Kaynak işleminden önce, bakır boruların iç kısmının oksidasyona uğramasını önlemek için tüm boru hatları azot gazı ile doldurulur. Kaynak noktaları, koruyucu vernik ile kaplanır.

  • Soğutma ünitesi, modüler üretim prensibine göre (alt montaj, parça montajı ve genel montaj) üretilir; bu standartlaştırılmış modüller sayesinde kurulum, test ve bakım işlemleri oldukça kolaydır.

Kontrol Sistemi

  • Topect dokunmatik sıcaklık ve nem kontrolörü, çevresel test ekipmanları için özel olarak Topect tarafından geliştirilmiştir. Sistem; dokunmatik ekran, PLC, sıcaklık ve nem modüllerinden oluşur.

  • Dokunmatik ekran, görsel düzenleme yazılımı, PLC lojik programlayıcı, genişletilebilir G/Ç portları ve çok noktalı sıcaklık ölçümü desteğiyle donatılmıştır.

  • USB arayüzü sayesinde aylık/haftalık veri aktarımı yapılabilir.

  • RS485 haberleşme portu ve PC bağlantısı üzerinden uzaktan izleme mümkündür.

TOPECT’in bağımsız olarak geliştirdiği yüksek performanslı kontrolörler, 65536 renkli, 7″ TFT gerçek renkli dokunmatik ekran (800×480 piksel matris) ile çalışır. Arayüz kullanıcı dostudur; kullanımı kolay, sade ve anlaşılırdır.

  • Kontrol sisteminde güçlü hata ayıklama ve koruma özellikleri, arıza alarmı ve açıklayıcı arıza teşhis fonksiyonu bulunur.

  • Genişletilebilir G/Ç portları, kullanıcı ihtiyacına göre farklı kontrol programlarının yüklenmesine olanak tanır.

  • Sistem isteğe göre özelleştirilebilir.

  • PLC tabanlı kontrol sistemi sayesinde zaman ayarlı çalıştırma/durdurma, elektrik kesintisi koruması ve sistem kararlılığı artırılmıştır.

  • Merkezi izleme yazılımına bağlanabilir ve haberleşme protokollerini destekler. Bu sayede kullanıcılar, sistemi kendi programlarıyla entegre edebilir ve birden fazla test kabinini uzaktan izleyebilir.

Standart Donanım

  • Test numuneleri için güç kontrol terminali

  • Kompresör için aşırı basınç ve aşırı ısınma koruma cihazı

  • Her iki yanda Φ50 mm çapında 2 adet kablo geçiş deliği

  • Tek kanatlı kapı ve temperli camdan gözlem penceresi (yoğuşmayı önlemek için ön ısıtma sistemi içerir)

  • İç hazne paslanmaz çelikten, dış yüzey Topect standart renk kaplamalıdır

  • Arıza tespiti ve çözümüne yardımcı olmak için otomatik teşhis alarm sistemi

  • Isı ve nem testlerinde buharlaştırıcının donmasını önleyen buharlaşma basınç regülatörü

  • Kompresör çalışması sırasında aşırı basıncı önlemek için egzoz basınç regülatörü

  • Su soğutmalı sistemlerde çevre koşullarına göre ayarlanabilir kondenser basınç regülatörü (kış/yaz ayarı)

  • Özel ısı yalıtımlı kapı contası ve yoğuşmayı azaltmak için test delikleri

  • Kapı açıldığında su damlamasını önlemek için kapı üzerinde su toplama tepsisi

  • Topraklama ve kaçak akım koruması

  • Aşırı yük ve kısa devre koruması

  • Sirkülasyon fanı için aşırı ısınma koruması

  • Sesli ve ışıklı alarm sistemi

  • Nemlendirici için kuru çalışmayı önleyici koruma cihazı

  • Kontrolör üzerinden sıcaklık ve nem için otomatik ayarlama (auto-tuning) fonksiyonu

  • Faz sırası ve faz kesilme koruma cihazı

  • Ayarlanabilir aşırı sıcaklık koruma cihazı (Aşırı sıcaklık koruma 1)

  • Kontrolör içinde yer alan ikinci aşırı sıcaklık koruma devresi (Aşırı sıcaklık koruma 2)

  • Kontrol paneli için ekran kilitleme fonksiyonu

  • Soğutma suyu (giriş) için düşük basınç koruma cihazı

  • Klima kanalı için aşırı sıcaklık koruma cihazı (Aşırı sıcaklık koruma 2)

Opsiyonel Aksesuarlar

  • Sıcaklık-nem test kabini için otomatik saf su besleme sistemi (şekil 1)

  • Uzaktan kontrol ve veri aktarımı için iletişim portu ve yazılım (şekil 2)

  • Hava kurutucu ünitesi (şekil 3)

  • Düşük ve süper düşük nem koşullarında uzun süreli çalışmayı destekler (örnek: 5℃ / %5RH)

  • Müşteri isteğine göre farklı çaplarda kablo geçiş delikleri sağlanabilir (φ50, φ80, φ100, φ160 vb.)

  • Sıcaklık eğrisinin kaydı için sıcaklık kayıt cihazı

  • Taşınabilir sıcaklık sensörü

  • Kullanıcı ihtiyacına göre özelleştirilebilen numune taşıma arabası

  • Özel yük taşıyıcı numune tutucular ve taban plakası

  • Talebe özel ölçülerde üretilebilen, standart dışı cihaz tasarımı
