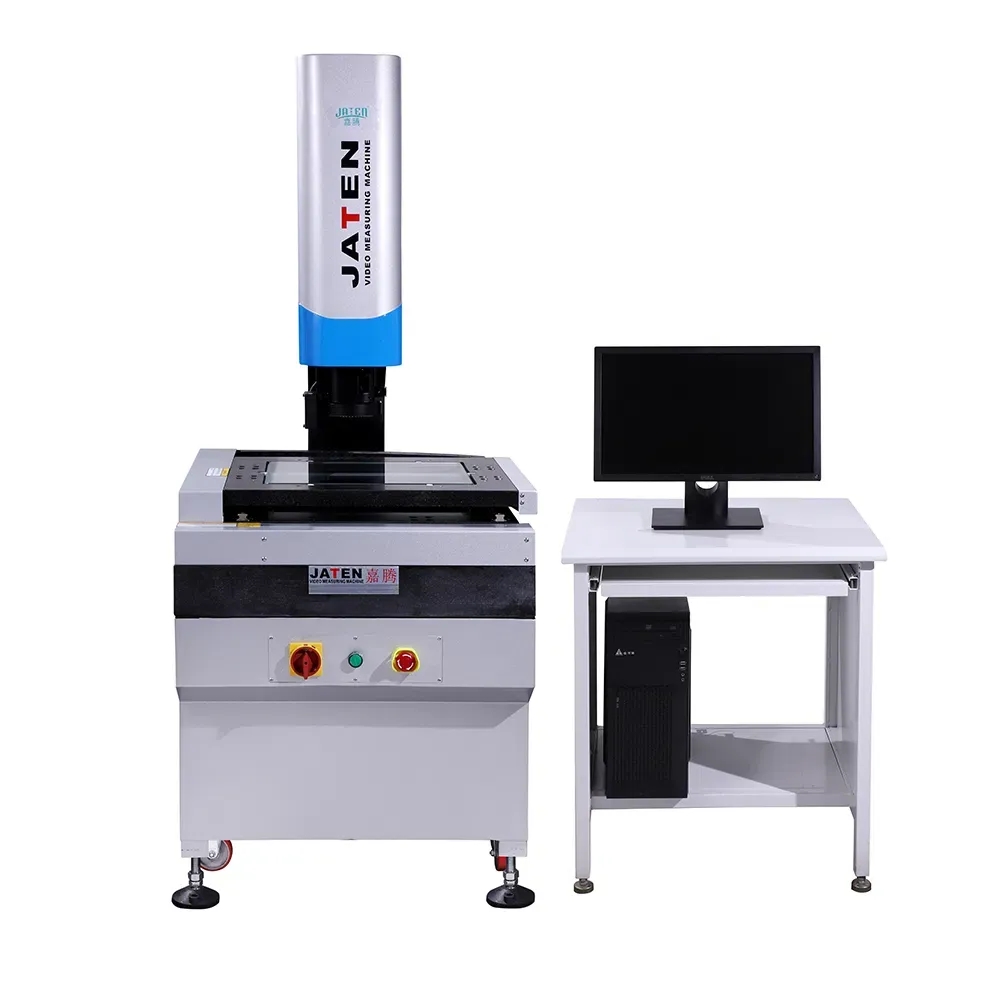

Otomatik kameralı Ölçüm Cihazları JTDQA Serisi
Modeller: JTDQA-3020CNC / 4030CNC / 5040CNC
Ürün Özellikleri
-

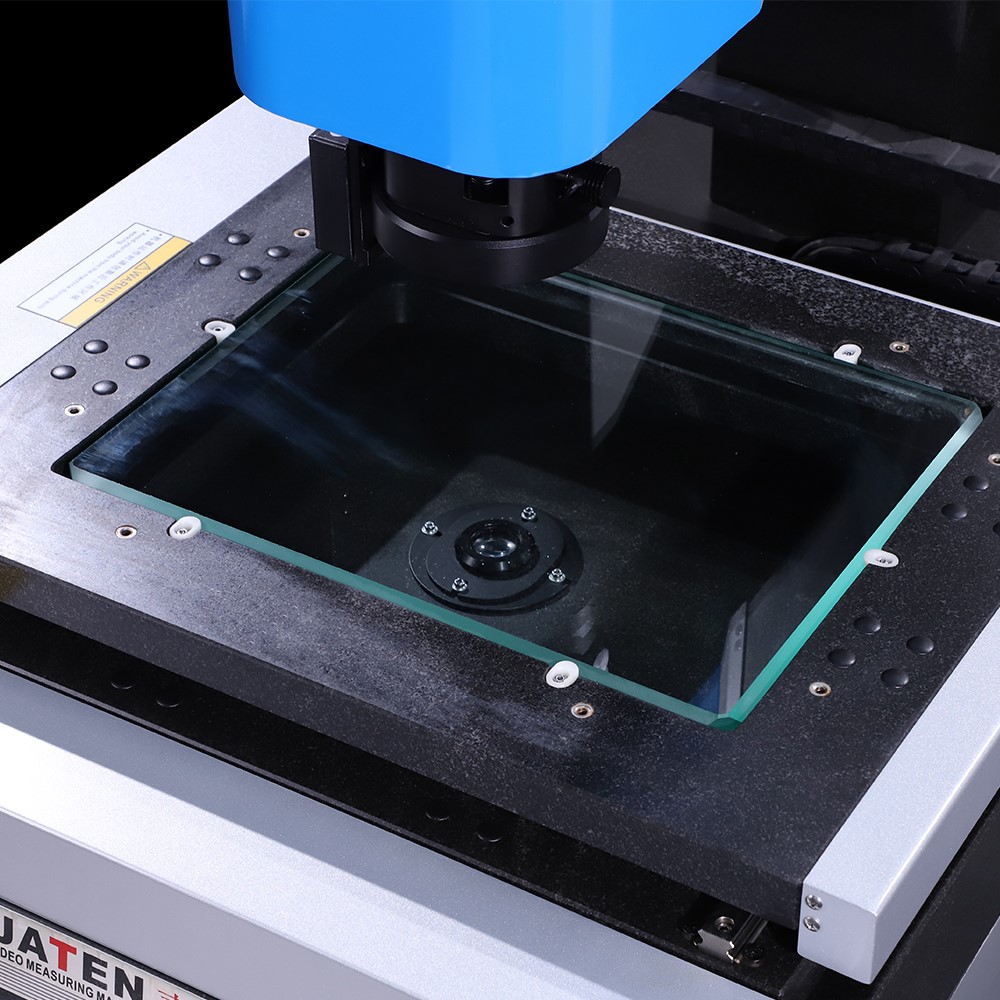

Mermer taban ve kiriş yapısı: Ölçüm sırasında tabla hareket etmez, bu sayede yüksek hızda ölçüm yapılırken hassasiyet korunur.
-
Otomatik zoom lens: Zoom sonrası yeniden manuel kalibrasyon gerekmez.
-
Görüntü navigasyon sistemi: Ölçüm yapılacak bölgeyi hızlıca konumlandırmanızı sağlar.
-
QuickMeasuring V6.0 yazılımı: Programlanabilir otomatik ölçüm yazılımı ile yüksek verimlilik.
QuickMeasuring V6.0 Yazılım Özellikleri
-
Kullanıcı dostu arayüz: Microsoft Windows platformunda Word ve Excel mantığıyla kolay öğrenilebilir tasarım.
-
Gelişmiş geometri işleme: Koordinat, ölçü ve dış görünüm gibi verileri hızlıca elde edebilme.
-
Programlama kolaylığı: Öğretme yöntemi ile otomatik program kaydı ve düzenleme. DXF dosyalarını içe aktararak doğrudan ölçüm programına dönüştürme.
-
Sonuç yönetimi: Ölçüm tamamlandığında veriler otomatik kaydedilir, hesaplanır ve farklı formatlarda saklanabilir.
-
Birim kombinasyonu: Mevcut ölçüm birimlerinden yeni ölçüm birimleri oluşturabilme.
-
Referans koordinat sistemi: Birden fazla referans noktası tanımlayarak esnek ölçüm süreçleri oluşturma.
Raporlama Formatları
-
Excel (XLSX)
-
Word (DOCX)
-
TXT
-
DXF
Teknik Özellikler
| Ürün Adı | JTDQA Görüntü Ölçüm Sistemi | ||
|---|---|---|---|
| Model | JTDQA-3020CNC | JTDQA-4030CNC | JTDQA-5040CNC |
| X, Y Eksen Hareketi | 300×200 mm | 400×300 mm | 500×400 mm |
| Z Eksen Hareketi | 200 mm | 200 mm | 200 mm |
| Doğrusal Cetvel | JATEN | JATEN | JATEN |
| Hassasiyet | X/Y ekseni: ≤3+L/200 (µm) Z ekseni: ≤4+L/200 (µm) |
X/Y ekseni: ≤3+L/200 (µm) Z ekseni: ≤4+L/200 (µm) |
X/Y ekseni: ≤3+L/200 (µm) Z ekseni: ≤4+L/200 (µm) |
| Tekrarlanabilirlik | ±2 µm | ±2 µm | ±2 µm |
| CCD Kamera | TEO / HK Vision | TEO / HK Vision | TEO / HK Vision |
| Fotoelektrik Sensör | Japonya OMRON EE-SX | Japonya OMRON EE-SX | Japonya OMRON EE-SX |
| Vida Mili | PMI | PMI | PMI |
| Kılavuz | TPI | TPI | TPI |
| Servo Motor | Panasonic Motor | Panasonic Motor | Panasonic Motor |
| Aydınlatma (Kontur) | Ayarlanabilir 256 kademeli LED soğuk ışık | Ayarlanabilir 256 kademeli LED soğuk ışık | Ayarlanabilir 256 kademeli LED soğuk ışık |
| Aydınlatma (Yüzey) | Ayarlanabilir 256 kademeli, 6 halka & 48 bölümlü LED soğuk ışık | Ayarlanabilir 256 kademeli, 6 halka & 48 bölümlü LED soğuk ışık | Ayarlanabilir 256 kademeli, 6 halka & 48 bölümlü LED soğuk ışık |
| Prob (Opsiyonel) | 3D Modül ve UK Renishaw Prob | 3D Modül ve UK Renishaw Prob | 3D Modül ve UK Renishaw Prob |
| Ölçüm Yazılımı | QuickMeasuring | QuickMeasuring | QuickMeasuring |
| Maks. Yük Kapasitesi | 35 Kg | 35 Kg | 30 Kg |
| Boyutlar (GxDxY) | 1540×866×1750 mm | 1540×1066×1750 mm | 1740×1116×1760 mm |
| Net Ağırlık | 580 Kg | 620 Kg | 630 Kg |
Standart Teslimat İçeriği
| Ürün Adı | Ürün Adı | Ürün Adı |
|---|---|---|
| Ölçüm Yazılımı | TEO CCD Kamera | Motorize Koaksiyel Zoom Lens |
| Kalibrasyon Bloğu | Zhong’An Capture Kartı | 48 Bölümlü LED Aydınlatma |
| Hareket Kontrol Kartı | JATEN Doğrusal Cetvel | Toz Koruyucu |
| Çalışma Dolabı | Operasyon Joystiği | PC Sistemi |
| Kullanım Kılavuzu | Garanti Kartı | Uygunluk Sertifikası |
