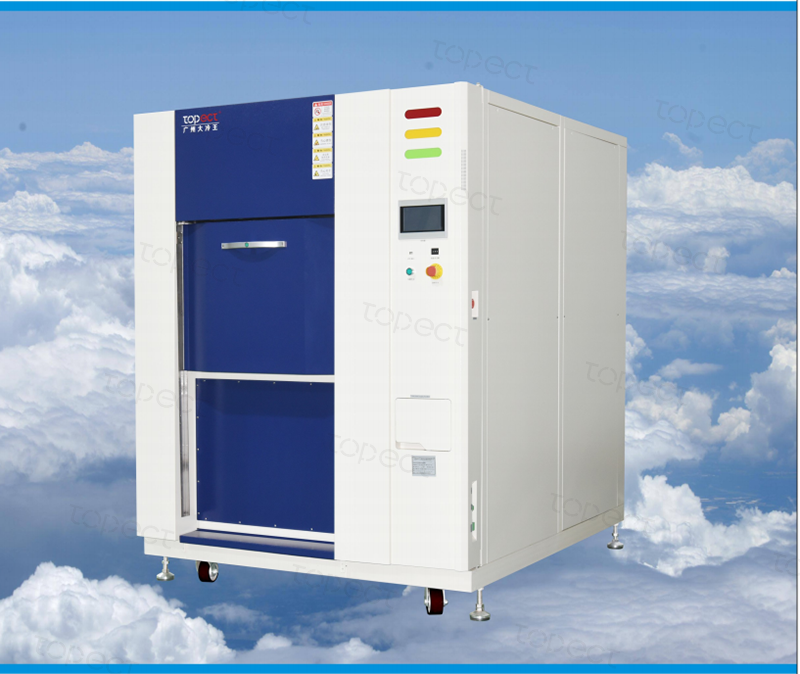

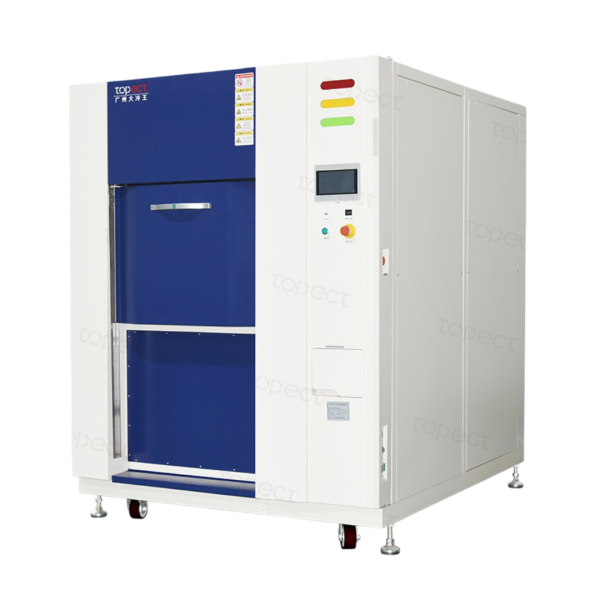

Sıcak ve Soğuk Şok Test Kabini

Description

Sıcak ve Soğuk Şok Test Kabini

Ürün Özellikleri

• 3 bölmeli sabit numune yapısı.

• Yüksek hava hızı ve homojen numune sıcaklığı, kabin içindeki sıcaklık dağılımının uniform olmasını etkin şekilde garanti eder.

• Benzersiz kapı kilit tasarımı, kullanım kolaylığı ve üstün sızdırmazlık performansı sağlar.

• Cihazın her iki tarafında yer alan kablo geçiş delikleri, test cihazlarının, bağlantı kablolarının ve diğer ekipmanların rahatça yerleştirilmesini sağlar.

• İç hazne, SS304 paslanmaz çelikten üretilmiştir; dış gövde, elektrostatik toz boyalı soğuk haddelenmiş karbon çelik sacdan (CRCS) yapılmıştır.

• Soğutma sistemi, su hattı sistemi ve elektrik kontrol sistemi modüler yapıdadır, bu sayede güvenli kullanım ve kolay bakım imkânı sunar.

• Hava çıkışları, kabin içinde 45° açıyla yerleştirilmiştir; bu yapı sayesinde sıcaklık ve nem daha hızlı sabitlenir. Yönlendirme kanatlarının açısı serbestçe ayarlanabilir, bu da kabin içi sıcaklık homojenliğini etkili şekilde garanti eder.

Soğutma Sistemi

• Ana bileşenler ve aksesuarlar, uluslararası alanda tanınmış markalardan temin edilir.

• Sistemde R404A ve R23 soğutucu gazlar kullanılır; ozon tahribat katsayısı sıfırdır (ODP = 0).

• Tüm kondenserler, filtreleme cihazı ile donatılmıştır, bu da cihazın uzun süre güvenilir çalışmasını sağlar.

• Akıllı soğutma sistemi kontrolü, enerji tüketimini optimize eder.

• İthal kompresörler (Copeland, Bock veya Bitzer) düşük ses seviyesi, kararlı çalışma ve güçlü performans sunar.

• Kaynak işlemi öncesinde, tüm boru hatları içerisine azot gazı verilerek bakır yüzeylerin oksidasyondan korunması sağlanır. Kaynak noktaları vernikle kaplanarak korunur.

• Soğutma ünitesi modüler üretim sistemi ile üretilir; alt montaj, parça montajı ve genel montaj olarak ayrılmıştır. Standart modüller kurulum, test ve bakımda kolaylık sağlar.

Kontrol Sistemi

• Topect dokunmatik sıcaklık ve nem kontrol ünitesi, çevresel test ekipmanları için özel olarak geliştirilmiştir. Dokunmatik ekran, PLC, sıcaklık modülü ve nem modülünden oluşur. Ekran, görsel düzenleme yazılımı, PLC mantık programlayıcı, genişletilebilir G/Ç portları ve çok noktalı sıcaklık ölçüm desteği ile donatılmıştır. USB arayüzü sayesinde haftalık/aylık veriler dışa aktarılabilir. RS485 üzerinden bilgisayara bağlanarak uzaktan izleme yapılabilir.

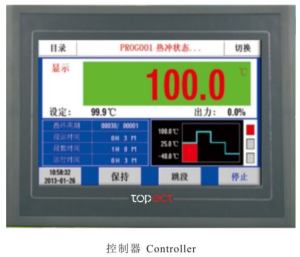

• Yüksek performanslı kontrolörler, TOPECT tarafından bağımsız olarak geliştirilmiştir; 65536 renkli, 7″ TFT gerçek renkli dokunmatik ekran ve 800×480 noktalı matris çözünürlüğe sahiptir. Bu sayede gerçek zamanlı görsel etki ve kolay kullanım sağlanır. Arayüz, sade ve anlaşılır, kullanımı pratik ve güvenilirdir.

• Kontrolörler, gelişmiş hata tespiti ve koruma özelliklerine sahiptir. Hata alarmı, neden açıklaması ve hata giderme işlevi sunar. Genişletilebilir G/Ç portları ile farklı kontrol programları yüklenebilir; özel işlevler kullanıcı isteğine göre tanımlanabilir.

• PLC program kontrolü sayesinde, zaman ayarlı başlatma/durdurma, elektrik kesintisi koruması gibi sistem kararlılığını artıran özellikler mevcuttur.

• Merkezi izleme yazılımına bağlanabilir ve iletişim protokollerini destekler; kullanıcılar kendi yazılımlarını geliştirebilir, birden fazla test kabini uzaktan izlenebilir.

Standart Donanım ve Opsiyonel Aksesuarlar

Standart Donanım:

• Test numuneleri için güç besleme kontrol terminali

• Kompresör için aşırı basınç ve aşırı ısınma koruma cihazı

• 1 adet Ø50 mm kablo geçiş deliği

• TOPECT standart rengiyle kaplanmış dış kabin ve paslanmaz çelik iç hazne

• Sorunları tespit edip çözmeye yardımcı olan otomatik arıza teşhis alarm sistemi

• Buharlaşma basıncı düzenleme cihazı (Isı ve nem testlerinde evaporatörün donmasını önlemek amacıyla kullanılır)

• Egzoz basıncı düzenleme cihazı (Kompresör çalışırken aşırı basıncı önlemek için kullanılır)

• Yoğuşma basıncı düzenleme cihazı (Kış ve yaz koşullarına uyum sağlamak için su soğutmalı cihaz)

• Eşsiz ısı yalıtımlı kapı contası ve test delikleri, yoğuşma ve buzlanmayı azaltmak için tasarlanmıştır

• Hava kanalı için aşırı sıcaklık koruma cihazı (Aşırı sıcaklık koruma 2)

• Topraklama ve kaçak koruma cihazı

• Aşırı yük ve kısa devre koruma

• Devirdaimli fan için aşırı ısınma koruması

• Sesli ve ışıklı alarm ile uyarı fonksiyonu

• Sıcaklık ve nem kontrolöründe otomatik ayarlama (auto-tuning) fonksiyonu

• Ana güç beslemesinde faz sırası ve faz kesilmesi koruması

• Ayarlanabilir aşırı sıcaklık koruma cihazı (aşırı sıcaklık koruma 1)

• Kontrol ünitesinde aşırı sıcaklık kontrol fonksiyonu bulunur (aşırı sıcaklık koruma 2)

• Kontrol cihazı için ekran kilitleme fonksiyonu

• Soğutma suyu beslemesi (giriş) için düşük basınç koruma cihazı

Opsiyonel Aksesuarlar:

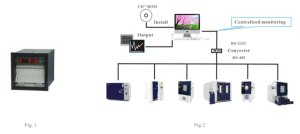

• Sıcaklık kayıt cihazı (Şekil 1)

• Uzaktan kontrol ve veri aktarımı için iletişim portu ve yazılım (Şekil 2)

• Müşteri talebine göre farklı çaplarda kablo geçiş delikleri sağlanabilir (φ50, φ80, φ100, φ160 vb.)

• Süper uzun süreli buz çözme özelliği

• Hareketli sıcaklık sensörü

• Kullanıcının ihtiyacına göre özelleştirilmiş numune taşıma arabası

• Standart dışı özel üretim ekipmanlar, kullanıcı ihtiyaçlarına göre uyarlanabilir
