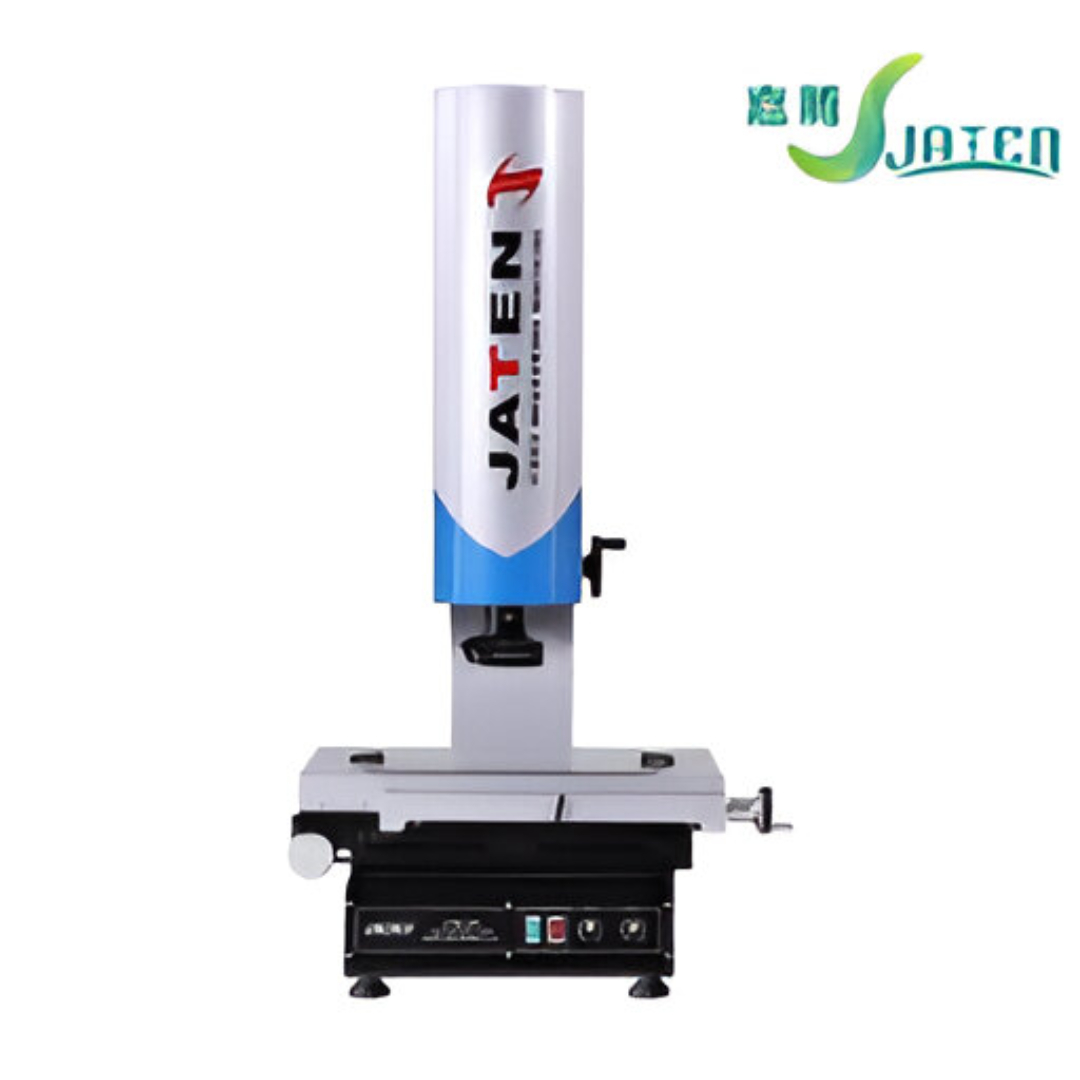

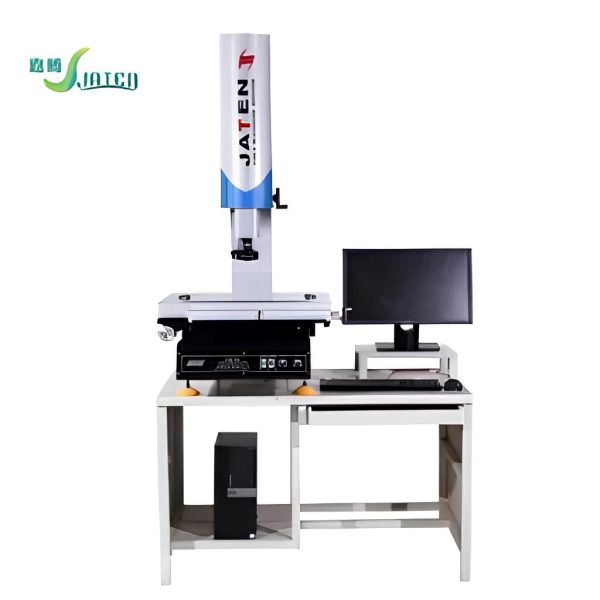

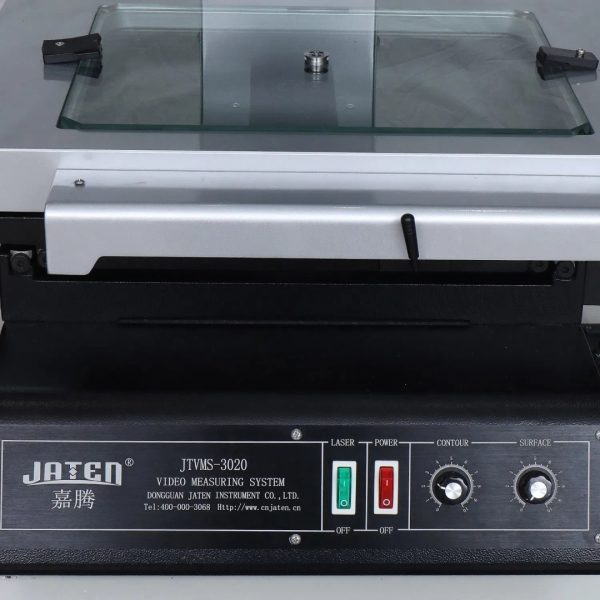

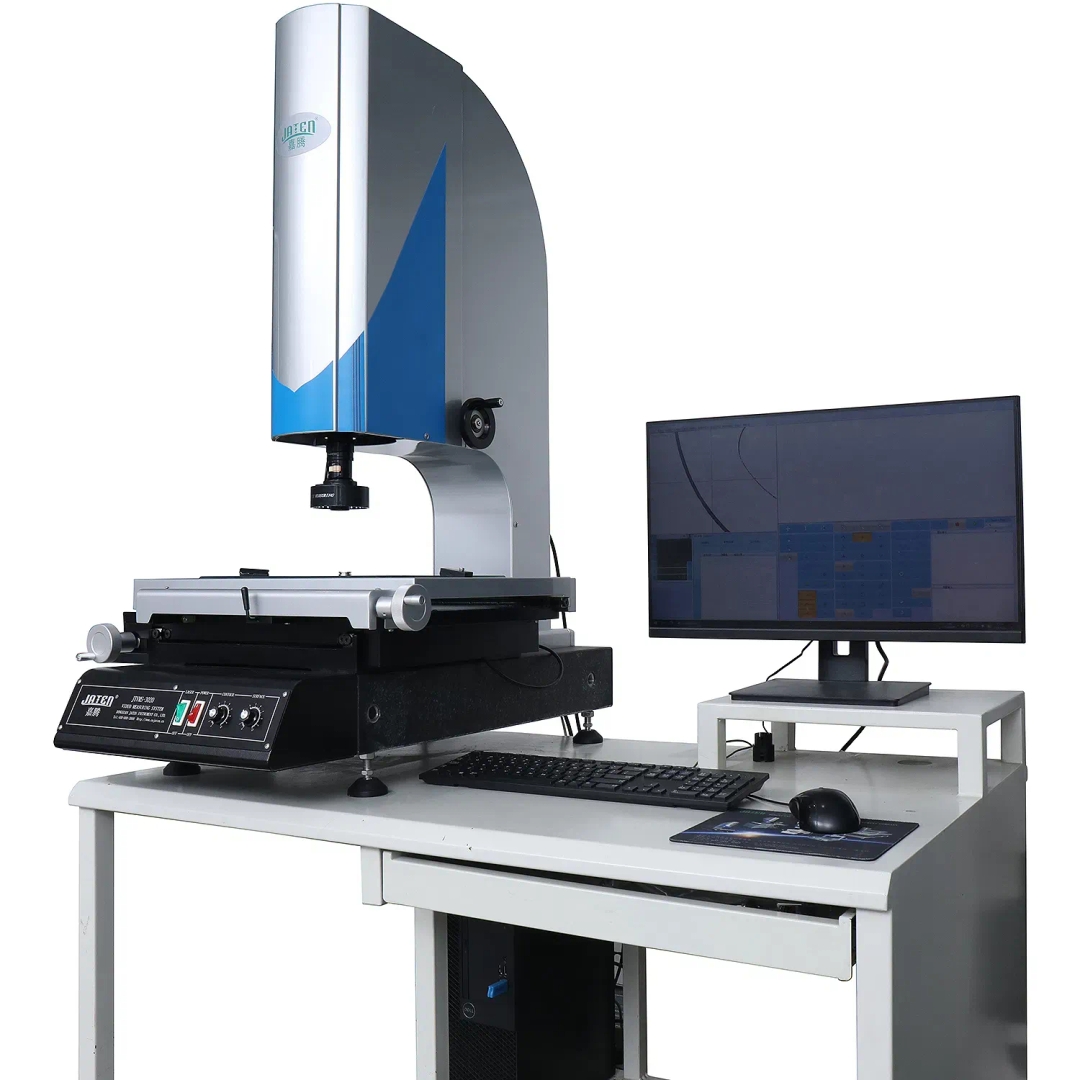

Video Kameralı Manuel Optik Ölçüm Cihazı-JTDVMS Serisi
Modeller: JTDVMS-2010 / 3020 / 4030
Ürün Özellikleri
-
TEO™ 1/2’’ renkli CCD kamera ve çapraz çizgi üreteci ile ölçüm hedefleme sistemi.
-
Dijital ölçüm ve veri işleme sistemi – iki koordinatlı stüdyo, optik cetvel ve SDK serisi veri kartı ile donatılmıştır.
-
RS-232 bilgisayar arayüzü ve özel ölçüm yazılımı – dairesel haritalama yapabilir, ölçüm verileri doğrudan AutoCAD dosyasına dönüştürülerek tam iş çevrimi oluşturulabilir. Veriler ayrıca Excel ve Word’e aktarılıp istatistiksel analiz yapılabilir.
-
Grade 00 granit taban ve kolon – yüksek stabilite sağlar.

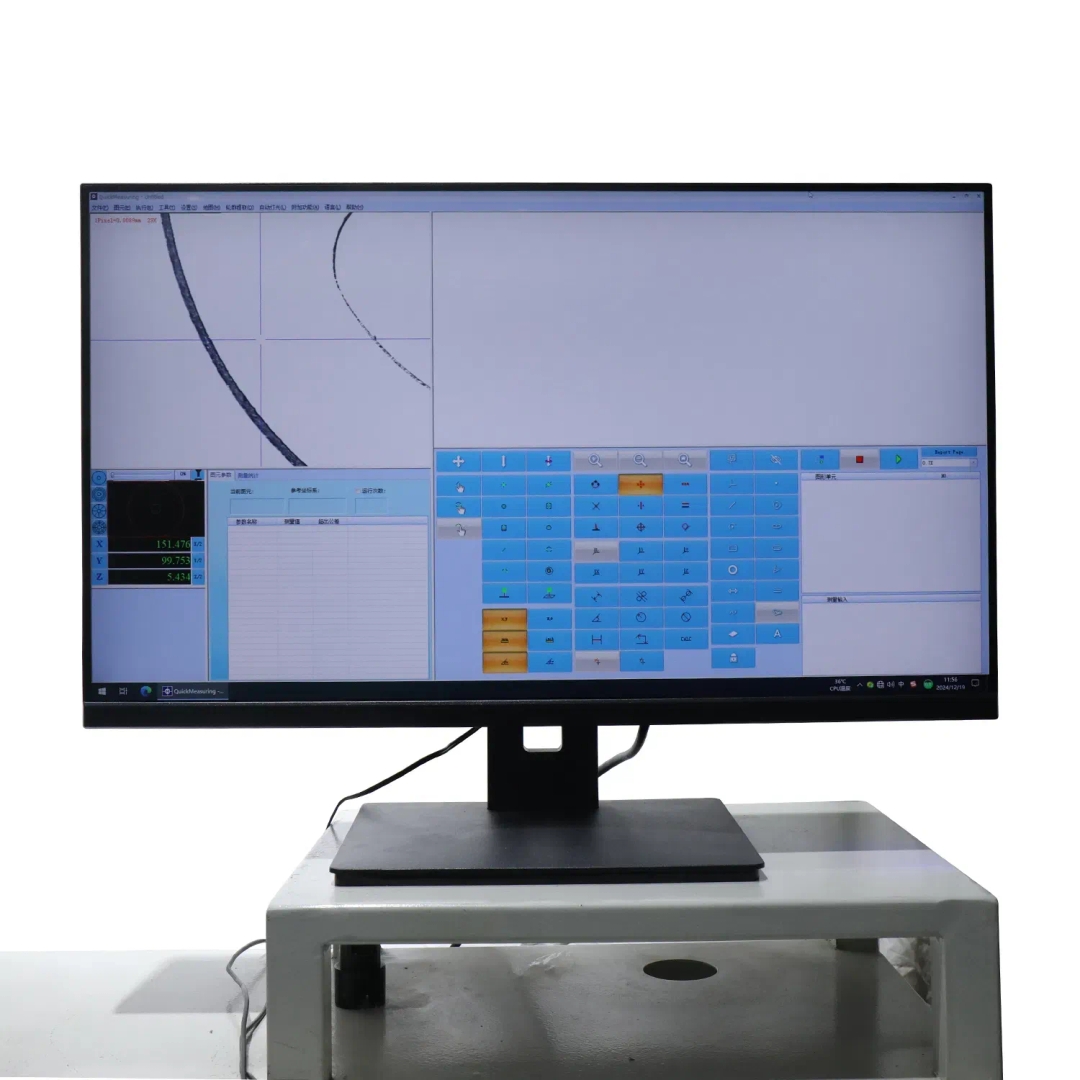

QuickMeasuring V6.0 Yazılım Özellikleri
-
Çoklu ölçüm desteği: Nokta, çizgi, daire, yay, oval ve dikdörtgen ölçümleri. Çok noktalı konumlandırma ile doğruluk artırılır.
-
Gelişmiş metrologi testleri: Genişlik, uzunluk, yükseklik, kalınlık, çap, açı, düzgünlük, düzlemsellik, diklik, dairesellik, eksenellik gibi parametrelerin ölçümü.
-
Karma ölçüm fonksiyonları: Ölçümlerin kombinasyonu, merkez yapısı, kesişim noktaları, orta noktalar, çizgi ve dairesel yapılar üzerinden analiz imkânı.
Ölçüm Raporlama Formatları
-
EXCEL (XLSX)
-
WORD (DOCX)
-
TXT
-
DXF
Teknik Özellikler
| Ürün Adı | JTDVMS Görüntü Ölçüm Sistemi | ||
|---|---|---|---|
| Model | JTDVMS-2010 | JTDVMS-3020 | JTDVMS-4030 |
| X, Y Eksen Hareketi | 200×100 mm | 300×200 mm | 400×300 mm |
| Z Eksen Hareketi | 200 mm | 200 mm | 300 mm |
| Hassasiyet | X, Y ekseni: ≤(3+L/200) µm | X, Y ekseni: ≤(3+L/200) µm | X, Y ekseni: ≤(3+L/200) µm |
| Video Toplam Büyütme | 20~230X | 20~230X | 20~230X |
| Zoom Objektif Büyütme | 0.5 µm | 0.5 µm | 0.5 µm |
| CCD Kamera | TEO™ 1 / 2’’ Renkli CCD Kamera | TEO™ 1 / 2’’ Renkli CCD Kamera | TEO™ 1 / 2’’ Renkli CCD Kamera |
| Aydınlatma | Yüzey ve transmisyon ışığı LED, parlaklık ayarlanabilir | Aynı | Aynı |
| Güç | 180V(AC)~260V(AC) 50Hz | 180V(AC)~260V(AC) 50Hz | 180V(AC)~260V(AC) 50Hz |
| Prob (Opsiyonel) | 3D Modül / Renishaw Prob | 3D Modül / Renishaw Prob | 3D Modül / Renishaw Prob |
| Ölçüm Yazılımı | QuickMeasuring | QuickMeasuring | QuickMeasuring |
| Maks. Yük Kapasitesi | 30 Kg | 30 Kg | 30 Kg |
| Boyutlar (G×D×Y) | 600×550×950 mm | 780×600×1060 mm | 945×646×1096 mm |
| Net Ağırlık | 130 Kg | 197 Kg | 280 Kg |
