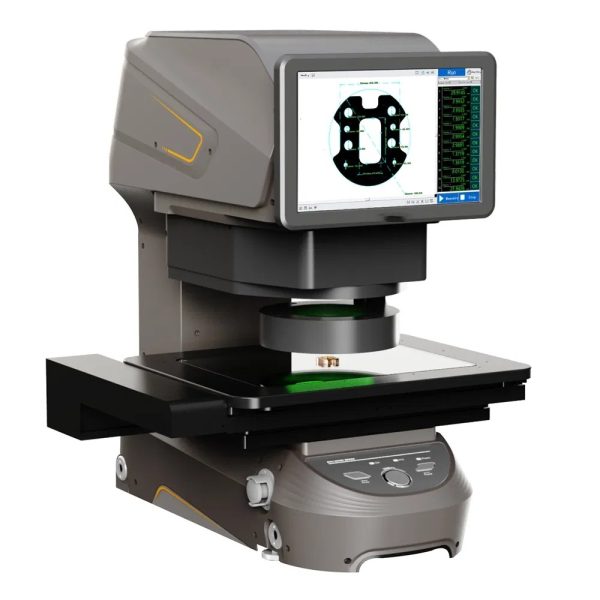

Video Ölçüm Cihazı IM Serisi Yüksek Hassasiyetli
Maksimum Destek ve Geniş Görüntüleme Alanı
-
Maksimum destek: 300×200 mm
-
Tek bir tuşla çeşitli video ölçüm ve boyut ölçümleri tamamlanır

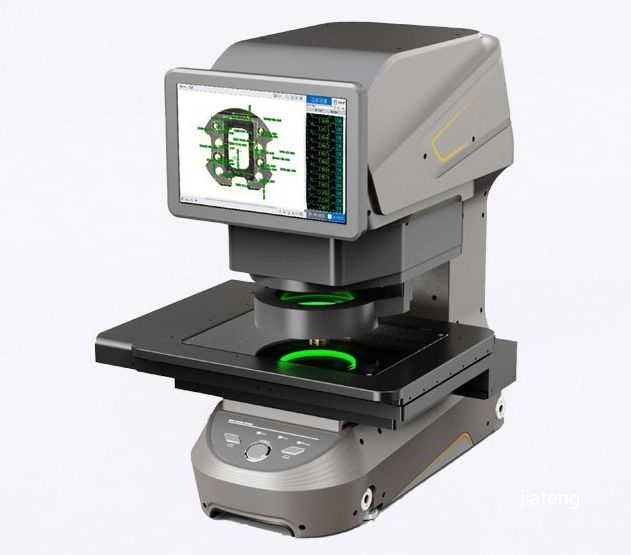

Hareketli Video Ölçüm Platformu
-
Hem büyük hem küçük alanlarda hassas ölçüm
-
Geniş alanlarda hızlı, küçük alanlarda yüksek hassasiyetli ölçüm
-
Ölçüm doğruluğu 1 µm’e kadar
IM Serisi Video Ölçüm Ürünleri: Otomatik Üretim Hatlarına Uygun
-
Boyut ve geometrik video ölçümde sık karşılaşılan sorunları çözmek için tasarlandı
Hızlı Video Ölçüm
-
Üretici testlerinde 1 saniyede 100 parça ölçüm kapasitesi gösterilmiştir
-
Ölçüm süresi önemli ölçüde azaltılabilir
-
Raporlar otomatik olarak müşteri veri yönetim sistemine yüklenebilir
-
Otomatik odaklama, konumlandırma ve ölçüm fonksiyonları sayesinde herkes tutarlı ve güvenilir video ölçüm sonuçları alabilir
Yüksek Hassasiyetli Video Ölçüm
-

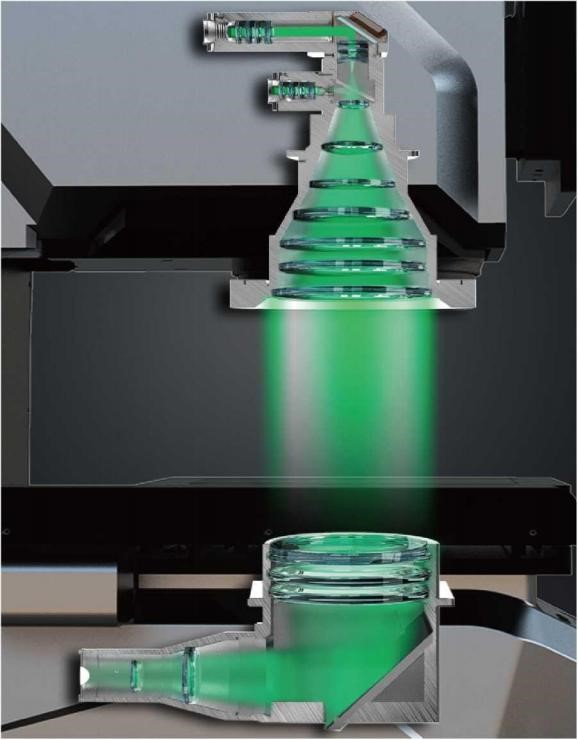

Çift telemerkez lens ve iki adet 20MP kamera
-
Otomatik yükselen çok açılı yüzey ışığı ve yüzey koaksiyal ışık
-
Güçlü AI kenar algılama algoritması ile yüzeydeki kenarları hassas şekilde bulur, geçersiz alanları filtreler
-
Yüzey ışığı ölçüm tekrarlanabilirliği taban ışığı seviyesine ulaşır
Kolay Video Ölçüm Kullanımı
-
Basit yazılım arayüzü, kolay programlama ve rapor parametre ayarı
-
Tek dokunuşla video ölçüm, müşteri IO sinyali ile otomatik ölçüm yapılabilir
-
Masaüstü yapı, kompakt boyut, kolay taşıma ve hızlı çevrimiçi ölçüm için uygundur
Teknik Özellikler
-
Çift 20MP Kamera: Geniş ve dar alanlarda yüksek hassasiyetli video ölçüm
-
Hareketli Platform: 300x200x75 mm ölçüm aralığı
-
Ayarlanabilir Işık Kaynağı: Dahili parlaklık sensörü ile otomatik ışık ayarı
-
Çift Büyütmeli Telemerkez Lens: Düşük distorsiyon, kenar ve basamak farklarıyla ölçüm hatasız
-
Yüksek Hassasiyetli CCD Kamera: 1 inç 20MP siyah-beyaz sensör, hassas video ölçüm ve geniş alan ölçümü
Yazılım ve Ölçüm Kolaylığı
-
Hızlı sistem ölçüm hızı ve kullanıcı dostu arayüz
-
Basit programlama ve rapor parametre ayarı
-
Ürün konumlandırmayı otomatik tanıma
-
Tek tuşla video ölçüm, birden fazla ürünü aynı anda ölçme imkanı
-
Ortam ışığına göre otomatik ışık ayarı, otomatik odaklama ve kenar geçersiz noktaları filtreleme
Kullanım Alanları
-
Ürün sevkiyatından önce video ölçüm denetimi
-
Üretim hattında otomatik boyut ve video ölçüm
-
Laboratuvar ortamında yüksek hassasiyetli video ölçüm
-
Süreç içi örnekleme ve kalite kontrol
IM Serisi Modelleri
| Model | Ölçüm Aralığı | Işık | Odaklama | Lens |
|---|---|---|---|---|
| IM Standard | φ100 mm | Ring ışık (ayarlanabilir) | Otomatik odaklama | Jaten çift büyütmeli çift telemerkez lens |
| IM Plus | 200x200x75 mm | Ring ışık (ayarlanabilir) | Otomatik odaklama | Jaten çift büyütmeli çift telemerkez lens |
| IM Pro | 300x200x75 mm | Ring ışık (ayarlanabilir) | Otomatik odaklama | Jaten çift büyütmeli çift telemerkez lens |
| Özellik | IM | IM Plus | IM Pro |
|---|---|---|---|
| Ölçüm Aralığı (X) | <P100 | 200 mm | 300 mm |
| Ölçüm Aralığı (Y) | <P100 | 200 mm | 200 mm |
| Ölçüm Aralığı (Z) | 75 mm | 75 mm | 75 mm |
| Lens Görüş Alanı | Yüksek Hassasiyet Ölçüm Modu: 26×18 mm Geniş FOV Ölçüm Modu: 0100 |
Yüksek Hassasiyet Ölçüm Modu: 26×18 mm Geniş FOV Ölçüm Modu: 0100 |
Yüksek Hassasiyet Ölçüm Modu: 26×18 mm Geniş FOV Ölçüm Modu: 0100 |
| Tekrarlanabilirlik Hassasiyeti | Yüksek Hassasiyet Ölçüm Modu: ±1.5 μm Geniş FOV Ölçüm Modu: ±3 μm |
Yüksek Hassasiyet Ölçüm Modu: ±1.5 μm Geniş FOV Ölçüm Modu: ±3 μm |
Yüksek Hassasiyet Ölçüm Modu: ±1.5 μm Geniş FOV Ölçüm Modu: ±3 μm |
| Minimum Gösterim Birimi | 0.0001 mm | 0.0001 mm | 0.0001 mm |
| Ölçüm Doğruluğu | Yüksek Hassasiyet Ölçüm Modu: Bağlı Değil ±1.5 μm / Bağlı ±2+L/150 μm Geniş FOV Ölçüm Modu: Bağlı Değil ±3 μm / Bağlı ±3+L/150 μm |
Yüksek Hassasiyet Ölçüm Modu: Bağlı Değil ±1.5 μm / Bağlı ±2+L/150 μm Geniş FOV Ölçüm Modu: Bağlı Değil ±3 μm / Bağlı ±3+L/150 μm |
Yüksek Hassasiyet Ölçüm Modu: Bağlı Değil ±1.5 μm / Bağlı ±2+L/150 μm Geniş FOV Ölçüm Modu: Bağlı Değil ±3 μm / Bağlı ±3+L/150 μm |
| Cihaz Ağırlığı | 33 kg | 45 kg | 50 kg |
| Optik Sistem | Kamera: 1″ 20MP Siyah-Beyaz ×2 Lens: Çift Büyütmeli Çift Telemerkez Yüzey Işığı: Çift Halka Ayarlanabilir Arka Işık: Yeşil Paralel Alt Işık |
Kamera: 1″ 20MP Siyah-Beyaz ×2 Lens: Çift Büyütmeli Çift Telemerkez Yüzey Işığı: Çift Halka Ayarlanabilir Arka Işık: Yeşil Paralel Alt Işık |
Kamera: 1″ 20MP Siyah-Beyaz ×2 Lens: Çift Büyütmeli Çift Telemerkez Yüzey Işığı: Çift Halka Ayarlanabilir Arka Işık: Yeşil Paralel Alt Işık |
| Alan Derinliği | Yüksek Hassasiyet Ölçüm Modu: 8 mm Geniş FOV Ölçüm Modu: 0.8 mm |
Yüksek Hassasiyet Ölçüm Modu: 8 mm Geniş FOV Ölçüm Modu: 0.8 mm |
Yüksek Hassasiyet Ölçüm Modu: 8 mm Geniş FOV Ölçüm Modu: 0.8 mm |
| Ekran | 12.1″ LCD (1280×800) | 12.1″ LCD (1280×800) | 12.1″ LCD (1280×800) |
| C1 Kontrol Ünitesi | CPU: i5, SSD: 500 GB, RAM: 16 GB Boyut: 132×208×288 mm |
CPU: i5, SSD: 500 GB, RAM: 16 GB Boyut: 132×208×288 mm |
CPU: i5, SSD: 500 GB, RAM: 16 GB Boyut: 132×208×288 mm |
| Güç Kaynağı | 220V ±10%, 50 Hz | 220V ±10%, 50 Hz | 220V ±10%, 50 Hz |
| Çalışma Ortamı | Sıcaklık: 20±3°C Nem: %30–80 (yoğuşmasız) Titreşim: <0.002g, 15 Hz |
Sıcaklık: 20±3°C Nem: %30–80 (yoğuşmasız) Titreşim: <0.002g, 15 Hz |
Sıcaklık: 20±3°C Nem: %30–80 (yoğuşmasız) Titreşim: <0.002g, 15 Hz |
| Çalışma Masası Yük Kapasitesi | 5 kg | 5 kg | 5 kg |
| Cihaz Boyutları (U×G×Y) | 600×300×650 mm | 600×410×650 mm | 600×510×650 mm |
