Description

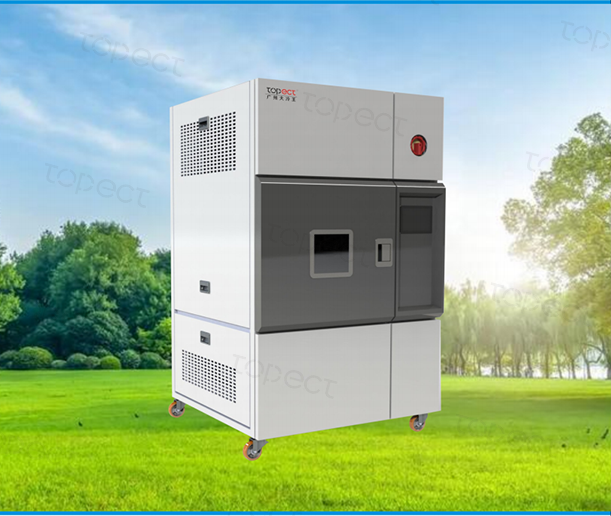

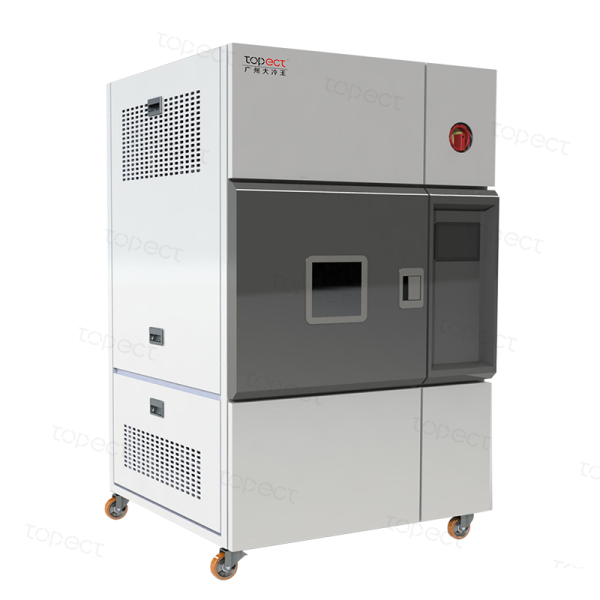

Xenon Test Kabini
Teknik Özellikler
| Model | XTC-T80 | ||
|
İç Boyut(mm) |
W | 790 | |
| H | 790 | ||
| D | 790 | ||
|
Dış Boyut(mm) |
W | 1270 | |
| H | 1980 | ||
| D | 1020 | ||
| Işık kaynağı | 6.5kW uzun ark su soğutmalı xenon lamba (ithal ışık kaynağı) | ||
| Lamba Ömrü | ≥2000 saat (kullanım süresi, ışınım yoğunluğu ayarı ve düzenli bakım koşullarına bağlı olarak) | ||
| Lamba Yerleşimi | Tambur tipi yapı, ışık kaynağı merkezde konumlandırılmıştır; maksimum düzeyde homojen ışınım sağlar. | ||
| Filtreler | Günışığı tipi, pencere camı, UV uzantısı gibi iç ve dış filtre kombinasyonlarını destekler. | ||
| Işınım Aralığı | 0,3W/m2~1,33W/m2(340mn);0,5W/m2~2,5W/m2(420nm);20W/m2~180W/m2(300-400);Kontrol doğruluğu:±0,01W/m2 | ||
| Işık Işınımı Kontrol Bandı | 340nm、420nm veya300nm～400nm | ||
| Test Odası Sıcaklık Aralığı | +38°℃～+80°℃ | ||
| Sıcaklık Sapması | ±2,0℃ | ||
| Kontrol Yöntemi | Deneysel faktörlerin otomatik kontrolü | ||
| Nem Aralığı |
|
||
| Nem Sapması | ±3,0%RH | ||
| Raf Sıcaklığı |
Siyah tahta: 40°C ~ 110°C Siyah etiket: 40°C ~ 120°C |
||
| Raf Sıcaklık Sapması | ±20℃ | ||
| Numune Islanabilirliği | EVET | ||
| Raf Islak Olsun veya Olmasın | EVET | ||
| Dolaşım | 18 dakika sprey, 102 dakika xenon lamba radyasyonu | ||
| Standart Raf Miktarı | (145mm*75mm’lik 65 adet standart numune rafı koyulabilir) | ||
| Toplam Maruz Kalma Alanı | ≥6500cm2 | ||
| Çalışma Ortamı | Çevresel sıcaklık aralığı: 15℃～30℃；Bağıl nem aralığı: %10～%85;
Aşındırıcı, toksik ve zararlı ortamlarda kurulum ve kullanım için uygun değildir |
||
|
Yapı Özelliği |
Kabin Gövdesi | İç hazne ve borulama SUS316 paslanmaz çelik; yalıtım malzemesi: köpük pamuk | |
| Numune Rafı |
|
||
|
Kontrol Sistemi |
Kontrol Paneli |
|
|
| Çalışma modları | Programlı mod ve sabit mod | ||
|
Işınım Kontrol Sistemi |
Kontrol modu: PLC kontrolü Aydınlatma: Yüksek voltajlı darbe tetikleyiciyle <0.3 sn’de ksenon gazı iyonize edilerek lamba yakılırBakım yöntemi: 6500W’lık özel ana reaktör, xenon gazı iyonizasyonunun uyarılmasından sonra kararsız durumdaki xenon lambasının akımını ve devre salınımını kontrol etmek ve normal durumunu korumak için kullanılır. Kontrol edilebilir silikon ve ikincil reaktörleri devreye dahil ederek, xenon lamba gücü önceden ayarlanan ışınım değerine ulaşacak şekilde ayarlanır. Otomatik kalibrasyon fonksiyonu, her 400 saatte bir kullanıcıya hatırlatma yapmak için bir alarm mesajı vardır. Termostat, xenon lambanın soğutma suyunun sıcaklığını otomatik olarak kontrol eder ve ciddi şekilde aşırı ısındığında otomatik olarak kapanır. Giriş akış anahtarı soğutma suyu akışını izler ve xenon lambayı korur. |
||
|
Sıcaklık Kontrol Sistemi |
Çalışma odasının içindeki ve dışındaki havanın sirkülasyonunu kontrol etmek için ithal hava kapısı aktüatörleri kullanılmış ve hava kapısının açılıp kapanma açısı çalışma odasının iç sıcaklığına göre otomatik olarak ayarlanmıştır; Frekans konvertörü, çalışma odası ile dış dünya arasındaki hava değişimini düzenlemek için santrifüj fanın rüzgar hızını kontrol eder; Paslanmaz çelik hava ısıtma, oda sıcaklığının ayarlanmasına yardımcı olur. | ||
|
Nem Kontrol Sistemi |
|
||
| Ekran Doğruluğu | Sıcaklık 0.1℃, ışınım 0.01W/m2, nem 0.1RH, süre 1dk. | ||
| Aydınlatma süresi | Sürekli veya periyodik çalışma için istediğiniz zamanı seçebilirsiniz. | ||
| Kontrol Fonksiyonu | Işınım ve sıcaklık ve nem koruma fonksiyonlarının üst ve alt sınırları sağlanmıştır ve kontrol sistemi ayrıca kendi kendini algılama ve kendi kendini teşhis etme fonksiyonlarına sahiptir, arızaları otomatik olarak görüntüler ve alarm verir; Otomatik çalışma ve durdurma zamanlaması fonksiyonu; Kendi kendini teşhis etme fonksiyonu, güç kesintisi kurtarma modu ile (yani güç kesintisi sonrası güç kesintisi kurtarma öncesi test parametreleri ve test süresi) | ||
|
Su Temini |
Saf Su | Xenon lamba soğutma iç sirkülasyon, spreyleme, nemlendirme su ihtiyacı: Ulusal analiz laboratuvarı seviye I su, yaklaşık 2 kg basınç. | |
| Soğutma Suyu | Yumuşatma filtreli temiz su sistemi, 0.2–0.4 MPa basınç aralığı; Su tüketimi yaklaşık 30L/24h | ||
| Su Temini ve Drenaj | Musluk suyu temini, drenaj ve taşma borusu sağlayın. Su giriş boyutu 1/4’tür, drenaj borusu 1/2(2)’dir ve taşma borusu 1/2’dir. | ||
| Güç Kaynağı(V) | Voltaj 380V±38V Frekans 50Hz±0.5Hz 3 fazlı 4 kablolu ve topraklama koruması | ||
| Güç(kW) | ≤7kW | ||
| Güvenlik Cihazı | Topraklama koruma tesisatı, Sızıntı koruması, Xenon lamba ışınım sapma alarmı, Patlama motoru aşırı yük koruması, Schneider veya Omron elektrik bileşenleri, Test odası aşırı sıcaklık alarmı, Xenon lamba soğutma suyu aşırı sıcaklık koruması, Kara tahta ve siyah etiket aşırı sıcaklık koruması, Kapı açma ve kapama koruması. | ||
