Yatay Profil Projektör-JTDHB Serisi

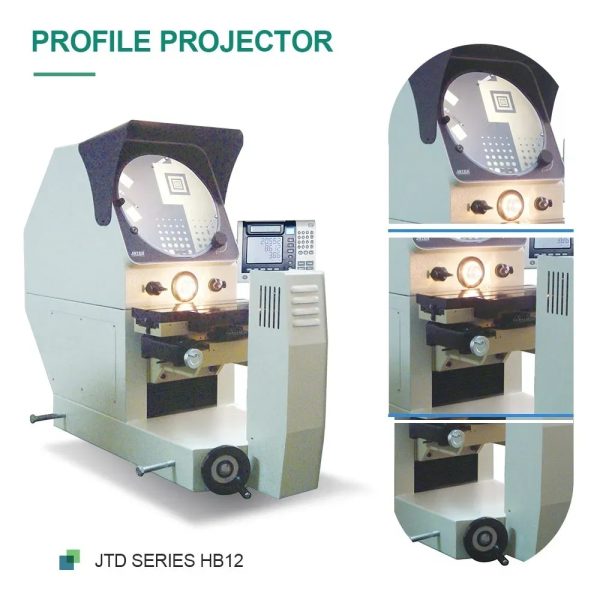

Modeller: JTDHB12 / JTDHB16 / JTDHB24
Ürün Özellikleri
-
Yüksek kaliteli optik sistem ve net görüntü sağlayan lensler ile doğru büyütme imkânı.
-
Işık iletiminde profil ölçüm hatası < %0.06.
-
Koordinat ölçüm sapması: ≤(3 + L/200) µm, burada L ölçülen parçanın uzunluğu (mm).
-
DP300 Dijital Göstergeli mini yazıcı ve ayak pedalı ile ölçüm ve görüntüleme çok pratik.
-
Dijital göstergede mm ve inç dönüşümü fonksiyonu mevcut.
-

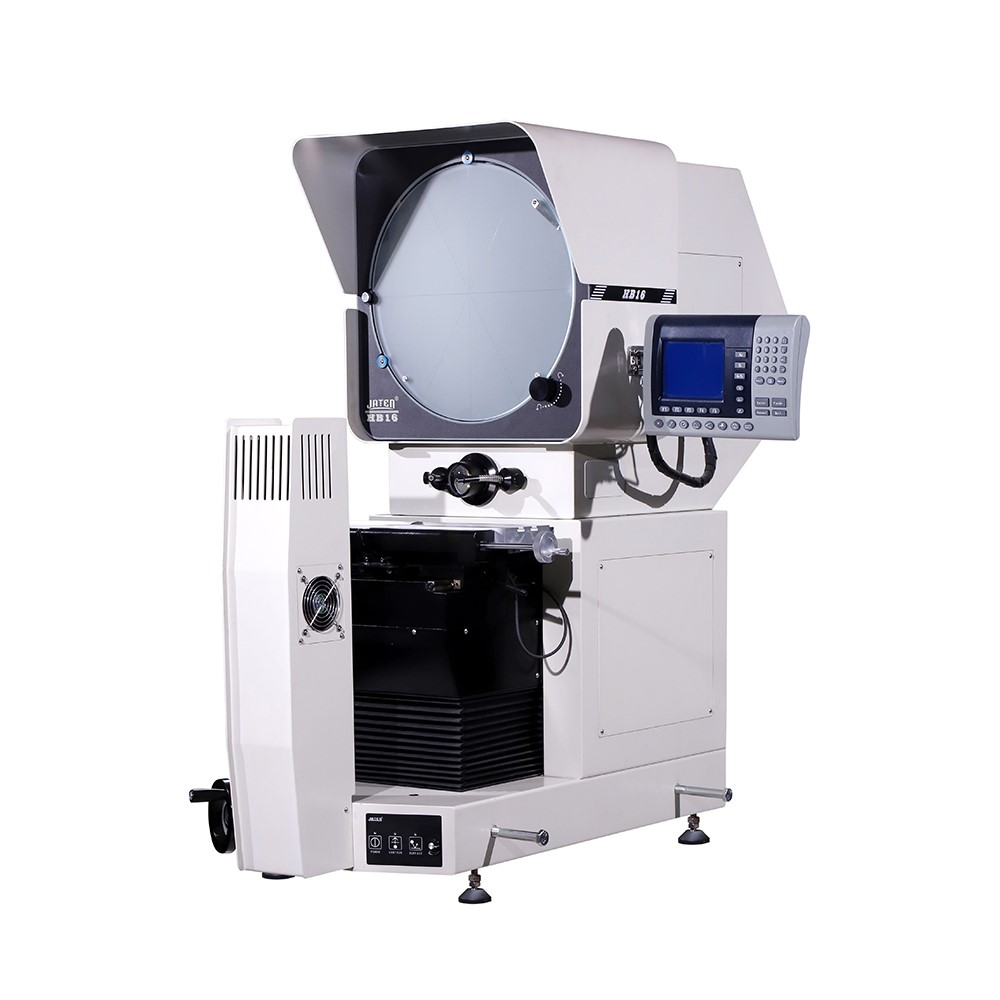

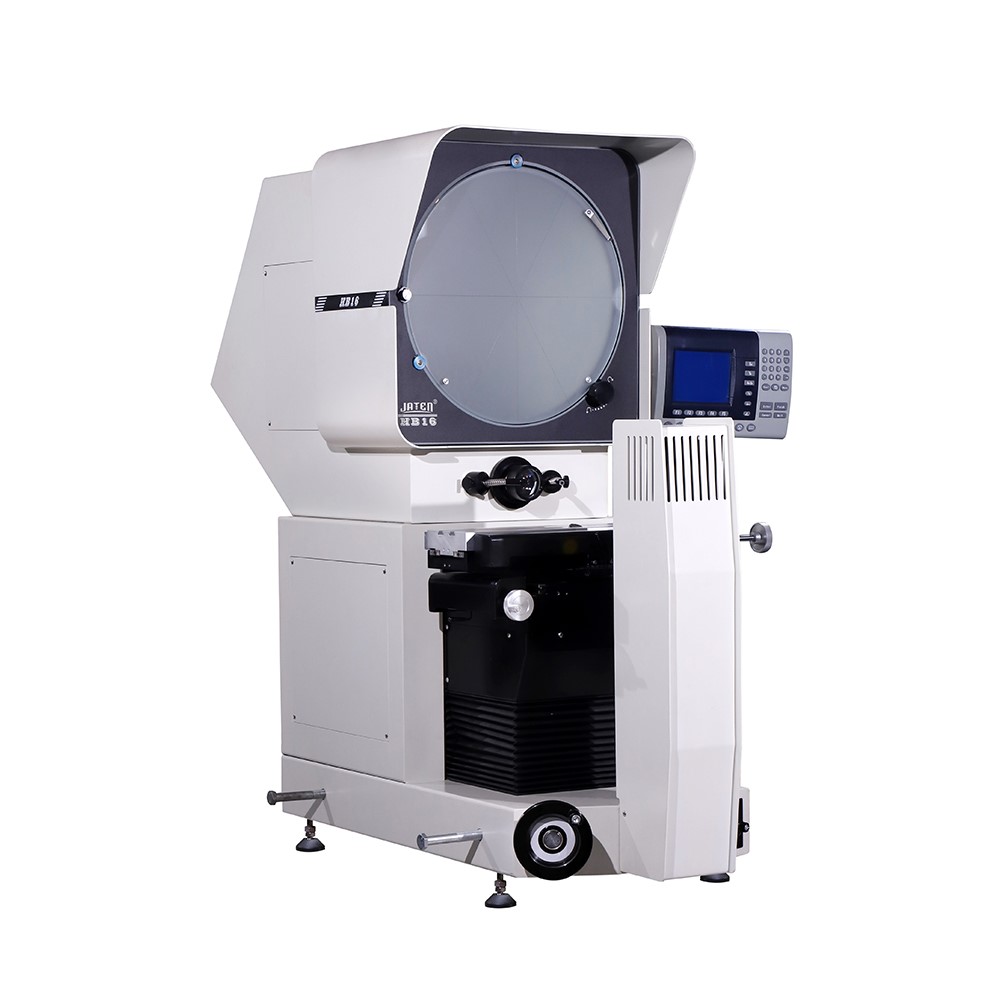

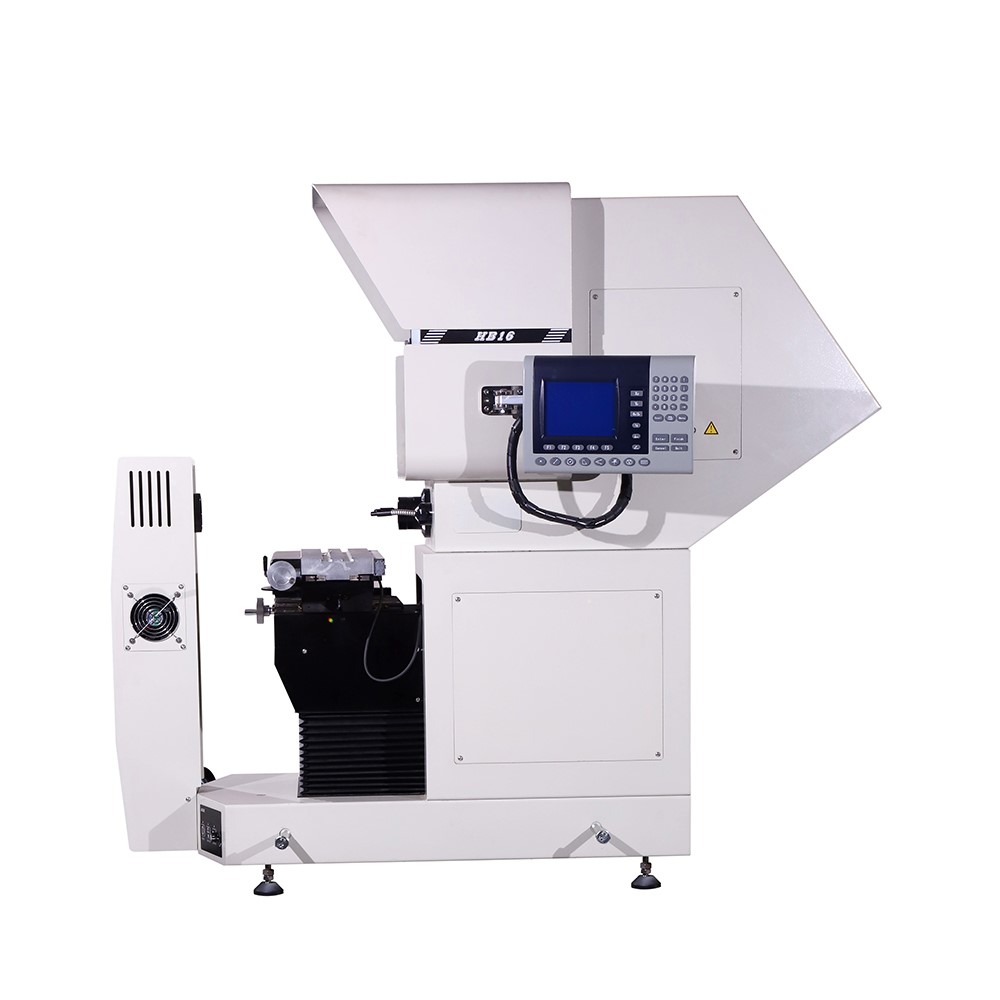

HB16 ve HB24 büyük ekran modelleri, ışık, mekanik ve elektrik entegrasyonu ile yüksek hassasiyetli ve verimli ölçüm sağlar.
-
Karmaşık şekilli iş parçalarının kontur boyutları ve yüzey şekilleri ölçülebilir: numune plakaları, damgalama parçaları, kamlar, dişliler, kalıp frezeleri, kesici takımlar, elektronik parçalar, saat ve saat mekanizmaları, altın ve çelik parçalar.
-
HB16/HB24 modelleri, dikey projektörle ölçülmesi veya gözlemlenmesi zor olan parçaların ölçümünü ve gözlemini etkin bir şekilde tamamlar.
DP300 Veri İşleme Sistemi & Yazılım Özellikleri
-
Yatay profil projektör, karmaşık şekilli iş parçalarının profil ve yüzey ölçümlerinde kullanılır.
-
Işık kesit yöntemi kullanan projektör, örneğin buhar türbini kanatlarının kesit geometrisini ölçebilir.
-
Yatay projektörler genellikle geçişli optik projeksiyon sistemleri kullanır; bazıları yansıtmalı optik sistemlidir.
-

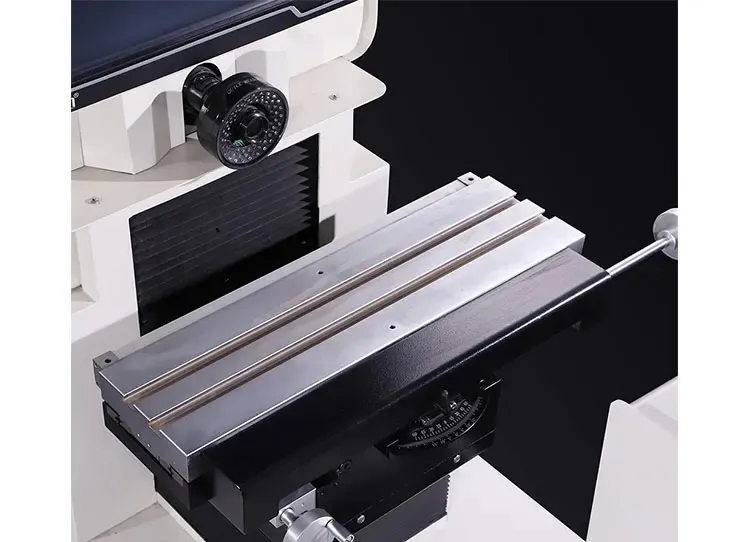

Optik projeksiyon sistemine ek olarak, projektörde koordinat çalışma sehpası bulunur. Ölçüm sırasında test edilen parça çalışma sehpasına yerleştirilir, sehpa hareket ettirilir veya döndürülür ve ekrandaki işaretler başlangıç ve bitiş noktaları ile hizalanır.
-
Ölçülen uzunluk veya açı, ekrandaki büyütülmüş grafik ile karşılaştırılarak doğruluk kontrolü yapılabilir.
-
Bu yöntem, birden fazla ölçüm boyutunu aynı anda yüksek verimlilikle ölçme imkânı sunar.
Teknik Özellikler
| Ürün Adı | JTDHB Yatay Profil Projektör | ||
|---|---|---|---|
| Model | JTDHB12 | JTDHB16 | JTDHB24 |
| X, Z Eksen Hareketi | 200×100 mm | 300×150 mm | 300×150 mm |
| Y Eksen Hareketi (Odaklama) | 75 mm | 125 mm | 125 mm |
| Hassasiyet | X/Y ekseni: ≤3+L/200 µm | X/Y ekseni: ≤3+L/200 µm | X/Y ekseni: ≤3+L/200 µm |
| Ekran Boyutu | Ø330 mm | Ø425 mm | Ø615 mm |
| Ekran Döner Aralığı | 0°~360° | 0°~360° | 0°~360° |
| Çözünürlük | 1′ veya 0,01° | 1′ veya 0,01° | 1′ veya 0,01° |
| Büyütme | 10X (Standart), 20X, 50X, 100X (Opsiyonel) | 10X (Standart), 20X, 50X, 100X (Opsiyonel) | 10X (Standart), 20X, 50X, 100X (Opsiyonel) |
| Güç | 110V/220V(AC), 50/60Hz, Toplam güç=400W | 110V/220V(AC), 50/60Hz, Toplam güç=400W | 110V/220V(AC), 50/60Hz, Toplam güç=400W |
| Veri İşleme Sistemi | DP300, İngilizce ve Çince destekli; 2D ölçümleri (nokta, çizgi, daire, açı, mesafe vb.) yapabilir | DP300, İngilizce ve Çince destekli; 2D ölçümleri (nokta, çizgi, daire, açı, mesafe vb.) yapabilir | DP300, İngilizce ve Çince destekli; 2D ölçümleri (nokta, çizgi, daire, açı, mesafe vb.) yapabilir |
| Soğutma | Zorunlu hava soğutma | Zorunlu hava soğutma | Zorunlu hava soğutma |

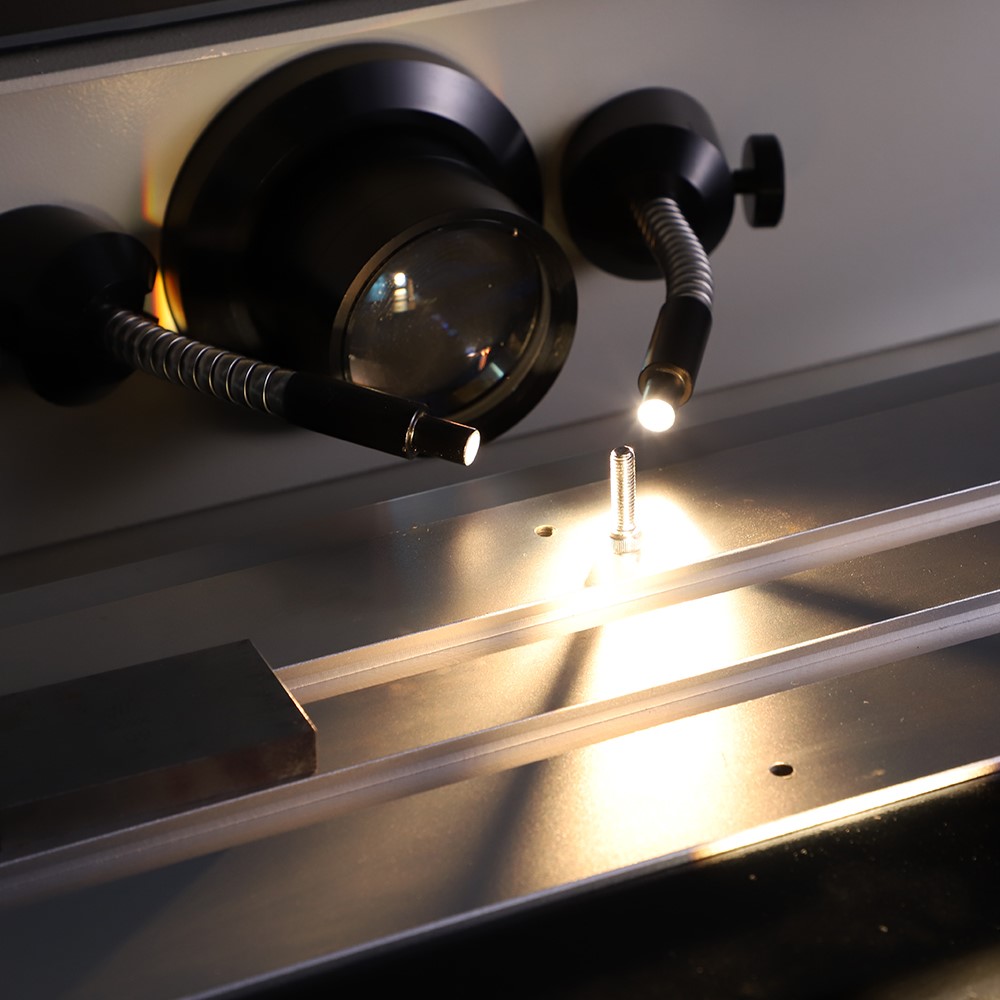

| Aydınlatma | Geçişli ve yansıtmalı: 24V/150W halojen lamba | Geçişli ve yansıtmalı: 24V/150W halojen lamba | Geçişli ve yansıtmalı: 24V/150W halojen lamba |
| Boyutlar (G×D×Y) | 1147×556×964 mm | 1360×580×1170 mm | 1611×761×1409 mm |
