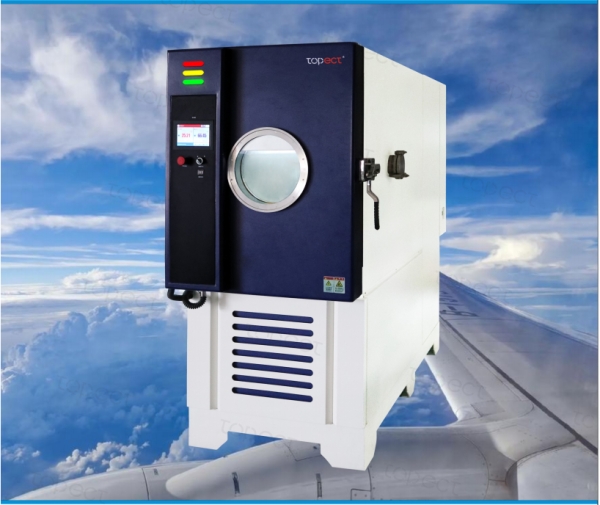

Description
Teknik Özellikler
| Model | VTL360-40W | VTL720-40W | VTL1000-40W | VTL2370-40W | ||||
| İç Hacim (L) | 360 | 720 | 1000 | 2370 | ||||
| İç Boyut(mm) | w | 600 | 800 | 1000 | 1300 | |||
| H | 750 | 900 | 1000 | 1300 | ||||
| D | 800 | 1000 | 1000 | 1400 | ||||
| Dış Boyut(mm) 0 |
B | W110 | 1310 | 2510 | 1810 | |||
| H | 900 | 2050 | 2150 | 2450 | ||||
| D | 1900 | 2200 | 2200 | 2650 | ||||
| Sıcaklık Aralığı(℃) | (-70 ～160)℃ | |||||||
| Basınç Aralığı | ( Sabit basınç～0,5)kPa | |||||||
| Sıcaklık Dalgalanması (℃) | ±0,3℃(sabit basınç) | |||||||
| Sıcaklık Sapması (℃) | ±2.0℃(sabit basınç) | |||||||
| Basınç Sapması | ≤±0,1kPa(≤2kPa), ≤±5kPa(2～40kPa), ≤±2kPa(≥40kPa) | |||||||
| Sıcaklık Artış Süresi | 25℃’den 160℃’ye ≤60 dakika (sabit basınç altında) | |||||||
| Sıcaklık Düşüş Zamanı | (25～65)℃ (sabit basınç altında) | |||||||
| ≤45dk (sabit basınçta) | ≤60dk (sabit basınçta) | ≤60dk ( sabit basınçta) | ≤90dk ( sabit basınçta) | |||||
| Basınç Düşme Süresi | Sabit basınçtan 0.1 kPa’a düşüş (oda kuru durumda) | |||||||
| ≤20dk | ≤25dk | ≤30dk | ≤45dk | |||||
| Hızlı Basınç Tahliyesi | (Opsiyonel) | |||||||
| Sıcaklık ve Basınç Düzenleme Modu | Dengeli sıcaklık ve basınç kontrol modu | |||||||
| Malzeme ve Yapı | Dış Kabin | Dış hazne, elektrostatik toz boya ile yüzey işlemi görmüş Manganez Çelikten yapılmıştır, gövde basınca dayanıklıdır | ||||||
| İç Kabin | paslanmaz çelik | |||||||
| Isı Yalıtımı | Vakumlu, özel bileşenli, basınca dayanıklı ve ısı yalıtımı sağlayan malzeme | |||||||
| Çalışma Ortamı | Sıcaklık: 5～36℃ Nem: %30～85 RH Basınç: 86～106 kPa |
|||||||
| Bileşenler | Hava Sirkülasyonu | Manyetik kaplinli aksiyel fan | ||||||
| Soğutma Ünitesi | Düşük gürültülü piston tipi veya scroll tipi kompresör | |||||||
| Isıtıcı | İthal nikel-krom elektrikli ısıtma rezistansı, duvara monte ısıtıcı | |||||||
| Kontrol Sistemi | Ekran ve PLC | 7.0″ dokunmatik ekran, 800×480 çözünürlük, karma çıkışlı PLC kontrol | ||||||
| ÇalışmaModları | Sabit mod / Programlı mod | |||||||
| Dil ve Giriş | Basitleştirilmiş Çince ve İngilizce; dokunmatik giriş | |||||||
| Program Kapasitesi | Her biri 50 adımdan oluşan birden fazla program grubu; toplamda 32.000 döngüye kadar. Programlar birbirine bağlanabilir. | |||||||
| Ayar Aralığı | Ekipmanın maksimum aralığına göre ±5.0℃ ayarlanabilir | |||||||
| Görüntüleme Hassasiyeti | Sıcaklık: 0.01℃ | Basınç: 0.01 kPa | Zaman: saniye cinsinden | |||||||
| Sensör | PT100 platin direnç sensörü | |||||||
| Kontrol Modu | Düşük sıcaklıkta soğuk dengeleme, anti-integral doygunluk, PID ve otomatik ayarlama | |||||||
| Eğri Kaydı | Otomatik veri kaydı işlevi vardır. Kullanıcılar ekranda kaydırarak verilere göz atabilir. Ekran görüntüsü alma özelliği mevcuttur. | |||||||
| Ek Fonksiyon |
|
|||||||
| İletişim Fonksiyonu |
|
|||||||
| Veri Toplama |
|
|||||||
| Sirkülasyon Suyu Debisi | 0.4 ton/saat | |||||||
| Güç | AC 380V ±38V / 50Hz ±0.5Hz / 3 faz + N + Topraklama | |||||||
| Güç Tüketimi (kW) | VTL:15 VTH:8 | VTL:20 VTH:10 | VTL:20 VTH:10 | VTL:28 VTH:18 | ||||
| Standart Donanım |
|
|||||||
| Güvenlik Donanımı |
|
|||||||
Ürün Özellikleri
-
Gözlem penceresi ile donatılmıştır; kullanıcıların test numunesinin kabin içindeki durumunu kolayca gözlemlemesini sağlar.
-
Her iki yanda yer alan kurşun geçiş delikleri, test cihazları, kablolar ve benzeri ekipmanların rahatça yerleştirilmesine olanak tanır.
-
Benzersiz kapı kilit tasarımı, kolay kullanım sunar ve üstün sızdırmazlık performansı sağlar.
-
İç kabin, SS304 paslanmaz çelikten üretilmiştir; dış kabin ise elektrostatik toz boyalı SECC sacdan imal edilmiştir.
-
Modüler soğutma sistemi, su hattı sistemi ve elektrik kontrol sistemi, hem güvenli hem de bakım kolaylığı sunacak şekilde tasarlanmıştır.
-
Hava çıkışları, kabin içinde 45° açıyla yerleştirilmiştir; bu sayede sıcaklık dağılımı homojen olur ve sıcaklık/nem daha kısa sürede sabitlenir.
Kılavuz kanat açısı serbestçe ayarlanabilir, bu da kabin içindeki sıcaklık ve nemin dengeli kalmasını etkin şekilde sağlar.
Soğutma Sistemi
-
Tüm ana bileşenler ve aksesuarlar, uluslararası alanda tanınmış markalara aittir.
-
R404A ve R23 soğutucular kullanılmaktadır; her ikisinin de ozon tüketim potansiyeli (ODP) sıfırdır.
-
Tüm kondenserlerde filtreleme sistemi bulunur; bu da ünitenin uzun süreli ve güvenilir çalışmasını sağlar.
-
Akıllı soğutma sistemi kontrolü, enerji tüketimini optimize eder.
-
İthal kompresörler: Copeland, Bock veya Bitzer markaları tercih edilmektedir. Düşük ses seviyesi, kararlı çalışma ve yüksek performans sunar.
-
Kaynak işlemi öncesinde tüm boru hatları azotla korunur, böylece bakır parçaların iç yüzeyinde oksidasyon önlenir.
Kaynak noktaları koruma amaçlı vernikle kaplanır. -
Soğutma ünitesi modüler üretim yapısına sahiptir; alt birim montajı, parça montajı ve genel montaj dahil olmak üzere standartlaştırılmış modüller kolay kurulum, test ve bakım imkânı sunar.
Kontrol Sistemi
-
Topect dokunmatik tip sıcaklık ve nem kontrolörü, çevresel test ekipmanları sektörü için Topect tarafından özel olarak geliştirilmiştir.
Sistem; dokunmatik ekran, PLC, sıcaklık modülü ve nem modülünden oluşur. -
Dokunmatik ekran, görsel düzenleme yazılımı, PLC lojik programlayıcı, genişletilebilir G/Ç (Giriş/Çıkış) portları ve çok noktalı sıcaklık genişletme desteği ile donatılmıştır.
-
USB arayüzü, kullanıcıların haftalık veya aylık verileri dışa aktarmasına olanak tanır.
-
RS485 haberleşme protokolü ve bilgisayar bağlantısı ile uzaktan izleme mümkündür.
- Yüksek performanslı kontrolörler TOPECT tarafından bağımsız olarak geliştirilmiştir. 65536 renkli, 7″ TFT gerçek renkli dokunmatik ekran ve 800×480 piksel çözünürlüğe sahiptir. Bu sayede gerçekçi görüntü ve kolay kullanım imkanı sunar. Ayrıca, tüm arayüz sade ve net tasarlanmış olup, kullanımı kolay ve güvenilirdir.
-
Kontrolörlerimiz, güçlü hata ayıklama ve koruma fonksiyonları; arıza alarmı ve sorun giderme açıklamaları ile donatılmıştır. Genişletilebilir G/Ç portları, ihtiyaç doğrultusunda farklı kontrol programlarının girişine olanak sağlar ve farklı fonksiyonlar gerçekleştirilmesini mümkün kılar. İsteğe göre özelleştirilebilir.
-
PLC program kontrolü sayesinde sistem, zaman ayarlı çalıştırma/durdurma ve elektrik kesintisi koruma fonksiyonlarına sahiptir; bu da sistem kararlılığını artırır.
-
Merkezi izleme yazılımına bağlanabilir ve çeşitli iletişim protokollerini destekler. Kullanıcıların programları kolayca yeniden geliştirmesine olanak tanır ve birden fazla test kabini uzaktan izlenebilir.
Standart Donanım ve Opsiyonel Aksesuarlar
-
Test numuneleri için güç besleme kontrol terminali
-
Kompresör için aşırı basınç ve aşırı ısınma koruma cihazı
-
Ø80 mm çapında 2 adet kablo geçiş deliği
-
Tek yapraklı kapı, temperli camlı inceleme penceresi; kabin içindeki numunenin görüntülenmesini sağlar. Yoğuşmayı önlemek için ön ısıtma sistemi mevcuttur.
-
İç kabin paslanmaz çelikten; dış kabin TOPECT standart renk kaplamaya sahiptir
-
Arıza tespiti ve sorun çözümüne yardımcı olan kendi kendini teşhis alarm fonksiyonu
-
Buharlaşma basıncı düzenleyici cihaz (ısı ve nem testi sırasında evaporatörün donmasını önler)
-
Kompresör çalışma sırasında aşırı basıncı önleyen buharlaşma basıncı düzenleyici
-
Yoğuşma basıncı düzenleyici (kış ve yaz ortam koşullarına göre su soğutmalı sistem)
-
Özgün ısı yalıtım özellikli kapı contası ve test delikleri; yoğuşma ve buzlanmayı azaltır
-
Kapı üzerinde damlama tepsisi; kapı açıldığında su damlamasının zemine düşmesini önler
-
Topraklama ve kaçak akım koruması
-
Aşırı yük ve kısa devre koruması
-
Sirkülasyon fanı aşırı ısınma koruması
-
Sesli ve ışıklı alarm ile uyarı fonksiyonu
-
Nemlendirici için kuru yanmayı önleyici koruma cihazı
-
Kontrolörden sıcaklık ve nem için otomatik ayar (auto-tuning) fonksiyonu
-
Genel elektrik beslemesi için faz sırası ve faz arızası koruma cihazı
-
Ayarlanabilir aşırı sıcaklık koruma cihazı (aşırı sıcaklık koruma 1)
-
Kontrolörde aşırı sıcaklık kontrolü (aşırı sıcaklık koruma 2)
-
Kontrolör ekran kilitleme fonksiyonu
-
Soğutma suyu girişi için düşük basınç koruma cihazı
-
Klima kanalı için aşırı sıcaklık koruması (aşırı sıcaklık koruma 2)
Opsiyonel Aksesuarlar
-
Vakumlu sızdırmaz bağlantı elemanı (havacılık tipi soket)
-

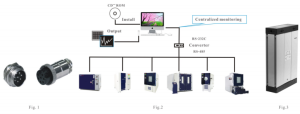

Uzaktan kontrol ve veri aktarımı için iletişim portu ve yazılım (Şekil 2)
-
Müşteri taleplerine göre farklı çaplarda kablo geçiş delikleri sağlanabilir (Ø50, Ø80, Ø100, Ø160 vb.)
-
Sıcaklık kayıt cihazı (sıcaklık eğrisinin kaydı)
-
Hareketli sıcaklık sensörü
-
Kullanıcı ihtiyaçlarına göre özel numune arabası
-
Kullanıcı taleplerine uygun standart dışı özel ekipman
-
Özel taşıma kapasiteli numune tutucu ve alt tabla
