Description

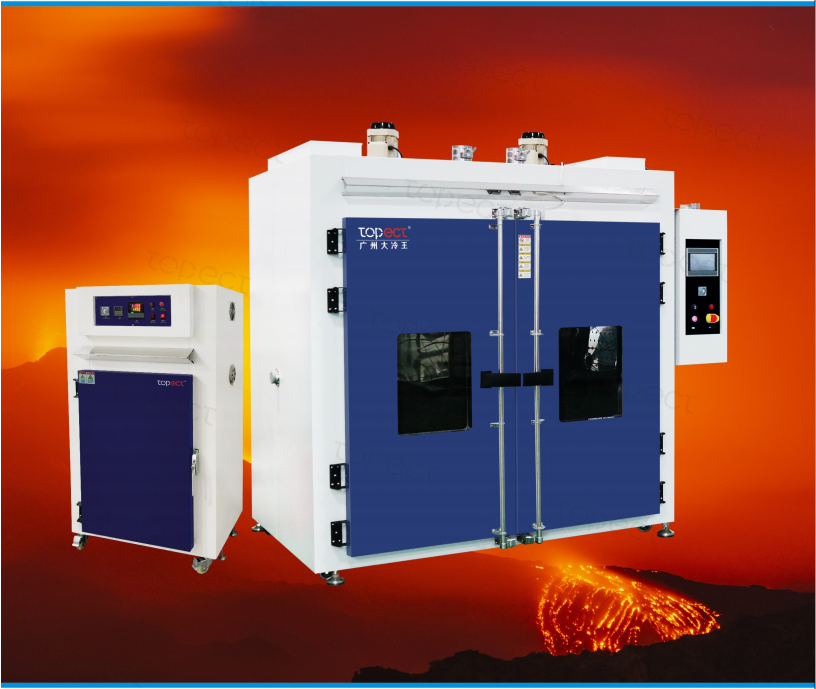

Yüksek Sıcaklık Test Kabini / Yaşlandırma Kabini
Teknik Özellikler
| Model | VoT72-200A | VoT270-200A | VoT480-200A | VoT1000-200A | VoT72-300A | VoT 270-300A | VoT480-300A | VoT1000-300A | ||
| İç Hacim (L) | 72 | 270 | 480 | 1000 | 72 | 270 | 480 | 1 000 | ||
| İç Boyutlar (mm) | W | 450 | 600 | 800 | 1 000 | 450 | 600 | 800 | 1000 | |
| H | 400 | 900 | 1 000 | 1 000 | 400 | 900 | 1 000 | 1 000 | ||
| D | 400 | 500 | 600 | 1000 | 400 | 500 | 600 | 1 000 | ||
| Dış Boyutlar (mm) | W | 700 | 860 | 1080 | 1260 | 700 | 860 | 1080 | 1260 | |
| H | 960 | 1 560 | 1 740 | 1740 | 960 | 1 560 | 1 740 | 1 740 | ||
| D | 540 | 650 | 730 | 1 140 | 540 | 650 | 730 | 1 140 | ||
| Sıcaklık Aralığı(℃) | Ortam sıcaklığı +20℃ ~ 200℃ | Ortam sıcaklığı +20℃ ~ 300℃ | ||||||||
| Sıcaklık Dalgalanması | ≤ 100℃ | ±0,2℃ | ± 0,3 ℃ | ± 0,3 ℃ | ± 0,3 ℃ | |||||
| ≤ 200℃ | ±0,2℃ | ±0,4℃ | ± 0,3 ℃ | ±0,4℃ | ||||||
| ≤ 300℃ | – | – | ±0,4℃ | ± 0,6 ℃ | ||||||
| Sıcaklık Sapması | ≤ 100℃ | ±1,5℃ | ±2,0℃ | ±1,5℃ | ±2,0℃ | |||||
| ≤ 200℃ | ±2,0℃ | |||||||||
| ≤ 300℃ | – | ±3,0℃ | ±3,0℃ | |||||||
| Sıcaklık Artış Süresi (dk) | Ortam sıcaklığı + 20 ～200℃) | Ortam sıcaklığı +20 ～300℃) | ||||||||
| ≤40dk | ≤60mn | ≤70dk | ||||||||
|
Sıcaklık Kontrol Yöntemi |
Zorlamalı hava sirkülasyonu ile ısı transferi ve dahili soğutma sistemi | |||||||||
| Çalışma Ortamı | Sıcaklık: 5～36℃, Nem: %30～85 RH, Basınç: 86～106 kPa | |||||||||
| Malzeme Özellikleri | İç Kabin | Paslanmaz çelik (SS304) | ||||||||
| Dış Kabin | Elektrostatik toz boya ile kaplı soğuk haddelenmiş çelik sac | |||||||||
| Isı Yalıtımı | Yüksek sıcaklık dayanımlı fiber pamuk | |||||||||
| Aktüatörler ve Donanım | Fan | Uzatılmış şaftlı fan | ||||||||
| Hava Yönlendirici | Manuel havalandırma ve sirkülasyon ayarı | |||||||||
| Isıtıcı | İthal nikel-krom rezistans teli | |||||||||
| Kontrol Sistemi | Ekran | LED ekran | ||||||||
| Çalışma Modları | Sabit mod,Program modu | |||||||||
| Ayar Girişi | Butonlu giriş | |||||||||
| Görüntüleme Hassasiyeti | Sıcaklık: 0.1℃; Zaman: dakika | |||||||||
| Sensör | PT100 (platin direnç), Termokupl | |||||||||
| Kontrol Modu | Anti-integral doygunluk PID + otomatik ayar | |||||||||
| İletişim Fonksiyonu (Opsiyonel) |
|
|||||||||
| Ek Fonksiyon | Arıza alarmı, üst-alt limit koruma fonksiyonları | |||||||||
| Güç Kaynağı(V) | AC 380V ±38V / 50Hz ±0.5Hz / 3 faz 4 hat + toprak koruma | |||||||||
| Maksimum Akım (A) | 3 | 4 | 7.6 | 9.8 | 4.1 | 5.8 | 9.8 | 14.5 | ||
| Güç(kW) | 2 | 2.7 | 5 | 6.5 | 2.7 | 3.8 | 6.5 | 9.5 | ||
| Ağırlık(kg) | 95 | 130 | 240 | 430 | 95 | 130 | 240 | 430 | ||
| Standart Donanım |
|
|||||||||
| Güvenlik Koruma Donanımı |
|
|||||||||
Yapısal Özellikler
-
Özgün kapı kilidi tasarımı ve elektronik kilit fonksiyonu sayesinde kolay kullanım ve üstün sızdırmazlık performansı sunar.
-
Kabin içinde doğrudan üflemeli uzatılmış şaftlı fan sistemi kullanılarak daha iyi sıcaklık homojenliği sağlanır.
-
Kabinin pnömatik ve elektrik sistemleri ayrı bölümlerde konumlandırılarak güvenlik seviyesi artırılmıştır.
-
İç kabin SS304 paslanmaz çelikten, dış kabin ise elektrostatik toz boya kaplamalı SECC çelik sacdan üretilmiştir.
-

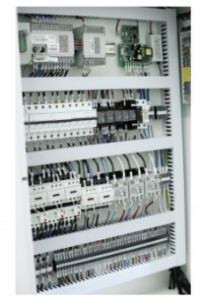

Elektrik kontrol sistemi modüler yapıda olup, bakım ve güvenlik açısından avantaj sağlar.
Kontrol Sistemi
-

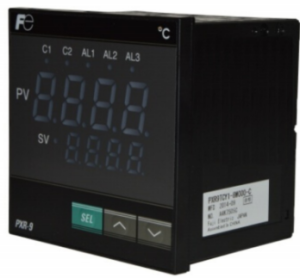

Kontrol Ünitesi: İthal kontrol cihazı
-
Çalışma Modu: Sabit değer kontrolü / programlı kontrol
-
Gösterim Hassasiyeti: Sıcaklık: 0.1°C
-
Sıcaklık Girişi: K tipi termokupl
-
Kontrol Modu: PID (Oransal-Türevsel-İntegral) kontrol
-
İletişim (Opsiyonel): RS-232 / RS-485 haberleşme arayüzü
Standart Donanım
-
Test numuneleri için güç besleme kontrol terminali
-
Topraklama ve kaçak akım koruma cihazı
-
Ø50 mm çapında 1 adet kablo geçiş portu
-
Aşırı yük ve kısa devre koruması
-
Ayarlanabilir hava menfezi ve hava yönlendirici
-
Paslanmaz çelik iç kabin ve TOPECT standart rengiyle kaplanmış dış kabin
-
Maksimum 45 kg taşıma kapasiteli 2 adet numune rafı
-
Özel ısı yalıtım işlevine sahip kapı contası
-
Ayarlanabilir aşırı sıcaklık koruma cihazı (Aşırı sıcaklık koruma 1)
-
Sirkülasyon fanı için aşırı ısınma koruması
-
Sesli ve görsel alarm ile uyarı fonksiyonu
-
Sıcaklık kontrol cihazı için otomatik ayarlama (auto-tuning) fonksiyonu
-
Ana güç kaynağı için faz sırası ve faz hatası koruma cihazı
-
Klima kanalına entegre aşırı sıcaklık koruma sistemi (Aşırı sıcaklık koruma 2)
Opsiyonel Aksesuarlar
-

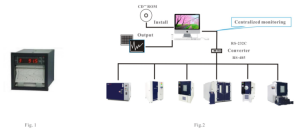

Sıcaklık kayıt cihazı (Şekil 1)
-
Uzaktan kontrol ve veri aktarımı için iletişim portu ve yazılım (Şekil 2)
-
Müşteri taleplerine göre farklı çaplarda kablo geçiş delikleri (Ø50, Ø80, Ø100, Ø160 vb.)
-
Uzun süreli buz çözme özelliği
-
Taşınabilir sıcaklık sensörü
-
Kullanıcı ihtiyaçlarına özel numune taşıma arabası
-
Özel üretim (non-standard) ekipman seçenekleri, kullanıcı taleplerine göre özelleştirilebilir.
