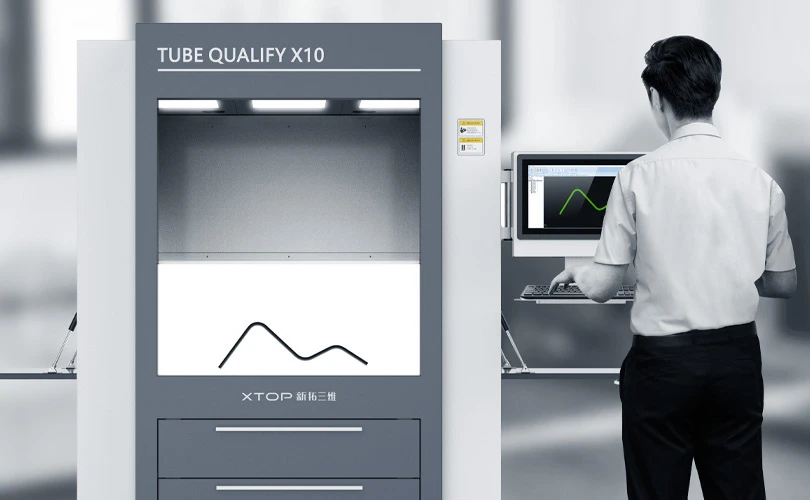

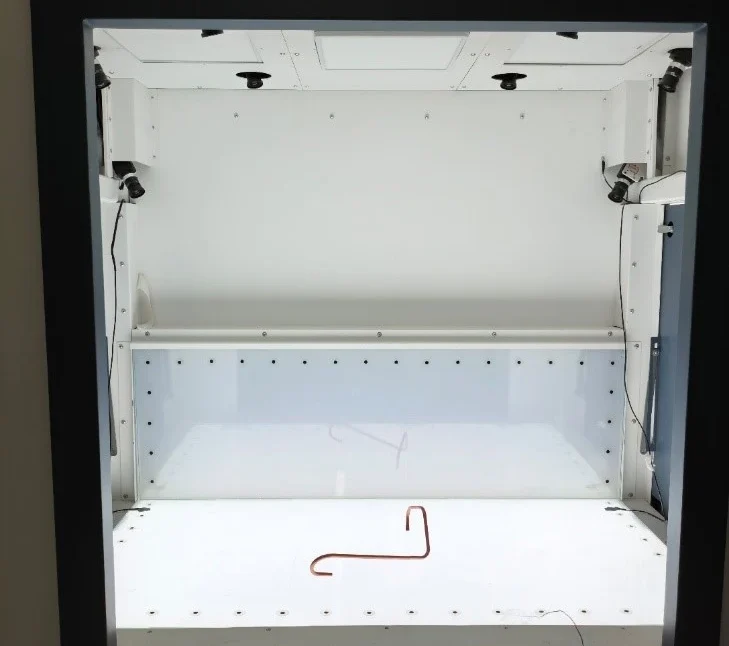

Tube Qualify Serisi – Boru Bükme Kalite Kontrolü İçin 3D Optik Ölçüm Sistemi

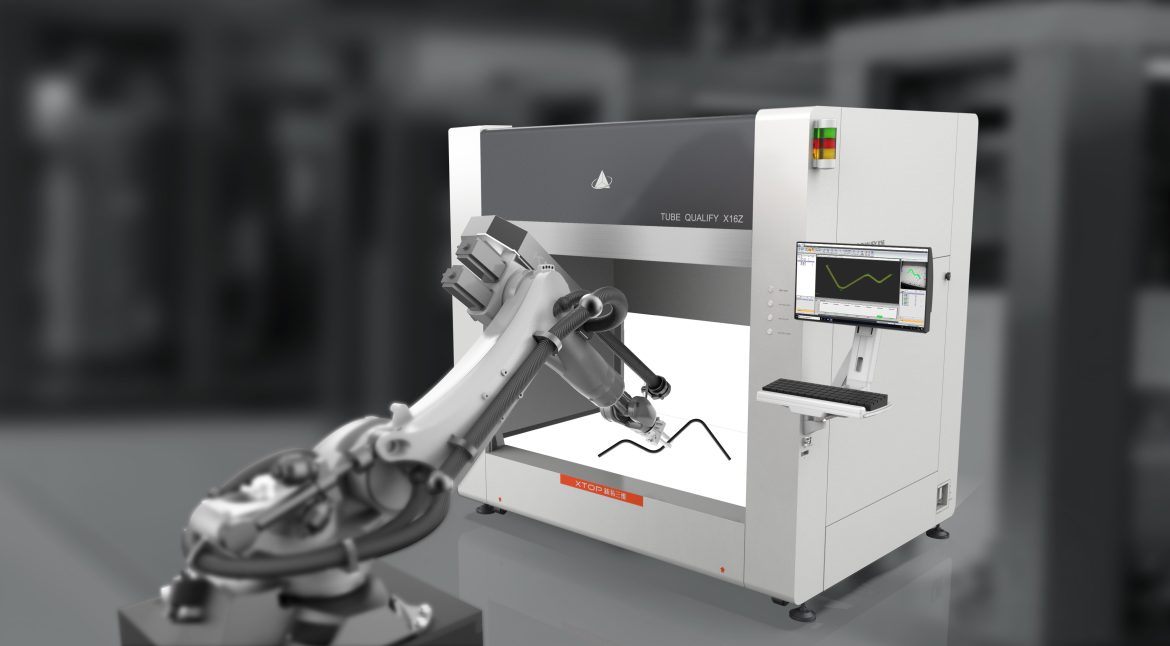

İlk Akıllı Boru Büküm Online Ölçüm Sistemi
Tube Qualify üç boyutlu optik boru büküm ölçüm sistemi, endüstriyel yakın plan fotogrametri prensibine dayanarak geliştirilmiştir. Yüksek performanslı çoklu kamera sistemleri ile esnek uzay kalibrasyonu, görüntü tanıma ve 3D eşleştirme gibi ileri teknolojileri bir araya getirerek, bükülmüş boruların üç boyutlu verilerini hızlı bir şekilde yakalar ve 3D modelini yeniden oluşturur.
Sistem; yüksek ölçüm hassasiyeti ve hızlı tarama yeteneğiyle öne çıkar. Boru büküm endüstrisine özel olarak tasarlanmış bu çözüm, üretim hatlarında akıllı online denetim ve işleme yönlendirmesi için ideal bir teknolojidir.
Profesyonel Tasarım
Yüksek verimli üretim için özel olarak tasarlanmıştır. Sağlam yapısı, kolay bakımı ile atölye ortamına uygundur.
Özerk Kalibrasyon
Tüm parametrelerle kendi kendine kalibrasyon yapabilen teknoloji sayesinde, cihazın kullanımı basit ve hızlı olur.
Otomatik Kalibrasyon
Otomatik kalibrasyon ve sıcaklık kompanzasyonu yapabilir, böylece cihazın doğruluğu ve kararlılığı artar.

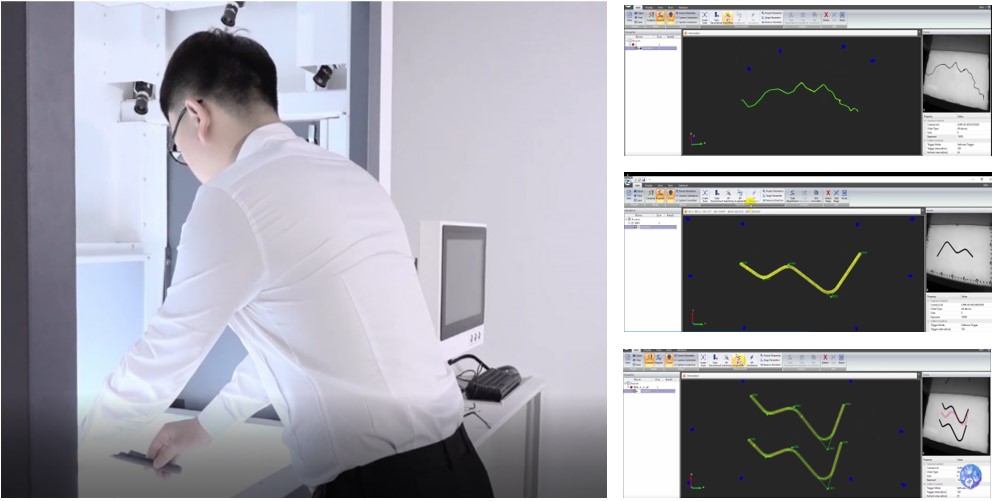

Tek Tuşla Ölçüm
Sadece bir düğmeye tıklayarak boru parçasının tamamının geometrisini hızlıca elde edin.
Otomatik Veri Çıkarımı
Boru parçasının geometrik hesaplamalarını anında tamamlar ve bükülmüş boru parçalarının düzeltme verilerini akıllı şekilde hesaplar.
Akıllı Kontrol
Otomatik olarak denetim raporu oluşturur, ölçüm sonuçları doğrudan boru büküm işleminde düzeltme için kullanılabilir.
Boru Bükümünde 3D Veri Uzmanı
TUBE QUALIFY sistemi, XYZ, YBC ve kılıf sapmalarının yanı sıra boru çapı, büküm yarıçapı, uç boşluğu ve borunun toplam uzunluğu gibi birçok ek boru büküm ölçüm sonucunu da sunar.
Profesyonel Yazılım
TUBE QUALIFY yazılımı, boru hattı denetimi ve üretim kontrolü için özel olarak geliştirilmiştir. Boru hattı parçalarının karmaşık analizini ve işleme yönetimini sağlar, eksiksiz bir ölçüm çözümü sunar. TUBE QUALIFY sistemi, üstün algoritmaları sayesinde ölçüm verilerini hızlıca toplar, analiz eder ve kullanılabilir özel raporlara dönüştürür.
Veri tabanı yönetimi
Bağımsız proses verileri
Ölçüm analizi
Hizalama denetimi
Otomatik boru şekli düzeltme
Yerçekimi düzeltmesi

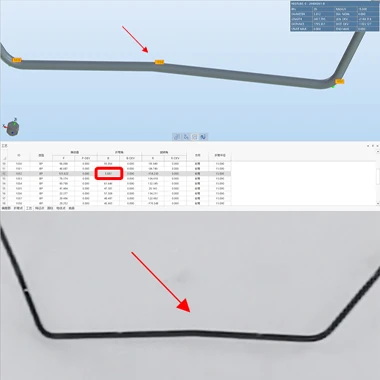

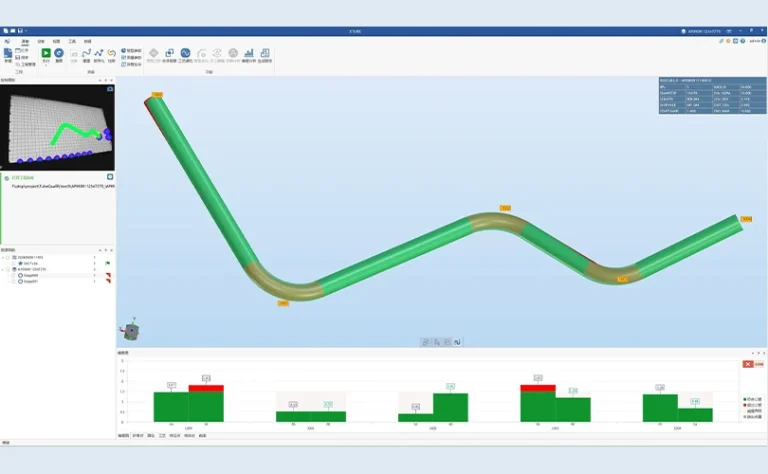

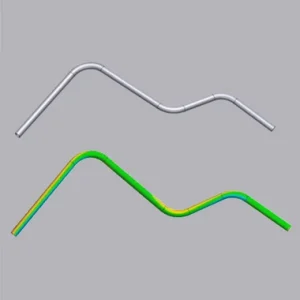

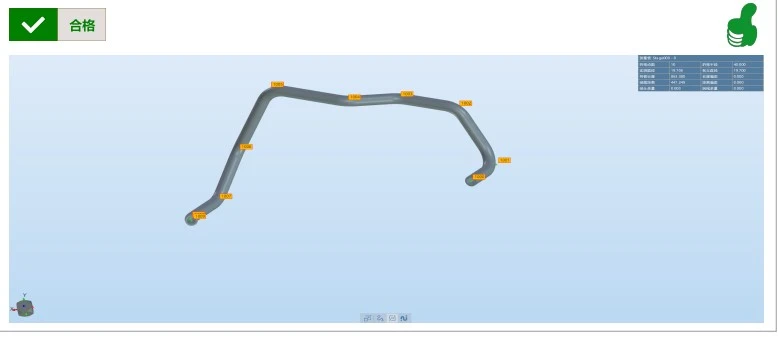

3D sapma gösterimi

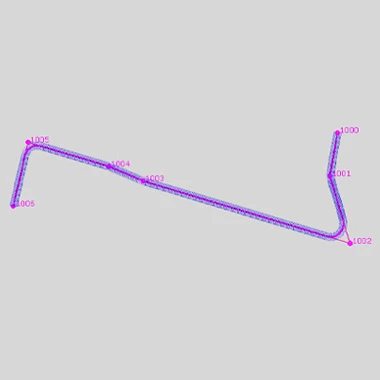

Geometrik Özellikler
Boru hattının kendi özellik parametreleri, şunları içerir: • Eksen verileri • Büküm noktası koordinatları (XYZ) • Boru çapı • Kesim noktası koordinatları • Açılmış uzunluk ve diğerleri
Proses Verileri

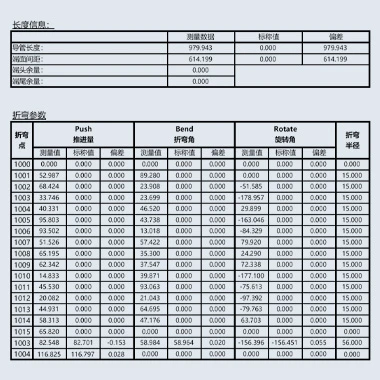

Boru hattının üretim proses verileri, genellikle boru hattının tersine mühendisliği için kullanılır ve şunları içerir: • YBC verileri • Büküm yarıçapı • Büküm yarıçapının merkez koordinatları
Ayarlama Verileri
Ölçüm sonuçları, tasarım boru hattıyla karşılaştırılır ve genellikle boru büküm makinesinin ayarlanması ile boru şekli düzeltmelerinde kullanılır: • Kılıf sapması • Uç boşluğu • Proses sapması
Veri Formatları
Raporlar: XLSX, PDF Veri Dosyaları: TXT, ASC, XLSX Sayısal Modeller: STEP Ayarlama Verileri: MES, Supravision ($$$), Kullanıcı Tanımlı
Boru Bükümünde Kapsamlı Çözüm
TUBE QUALIFY 3D optik boru büküm ölçüm sistemi, farklı boyut, şekil ve malzemeye sahip boru bükümlerin denetimini aynı anda yapabilir. Boru bükümüne yönelik karmaşık analiz ve işleme yönetimi sağlar ve yüksek verimli dijital ölçüm çözümleri sunar.
Uzun Boru Ekleme Ölçümü

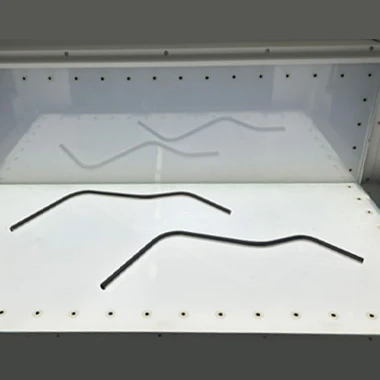

Birden Fazla Borunun Eş Zamanlı Ölçümü

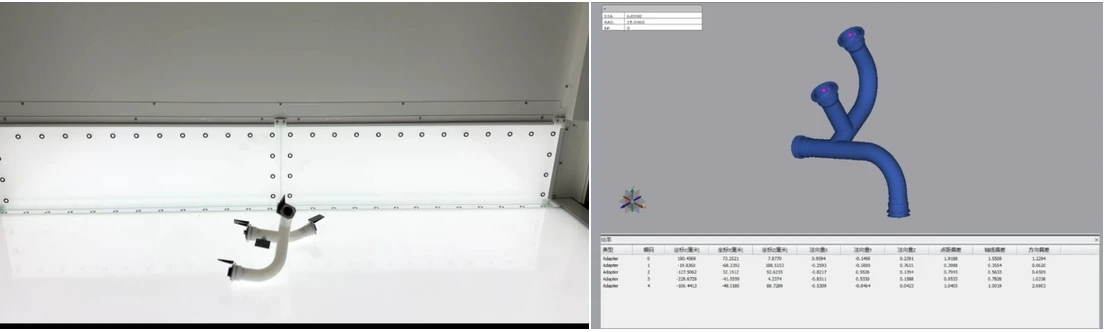

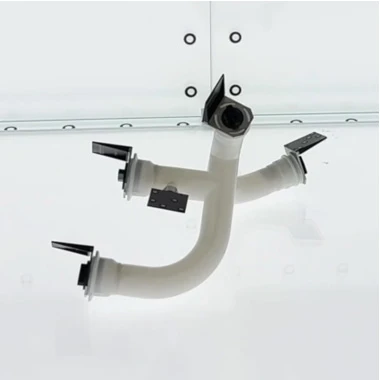

Adaptör Ölçümü

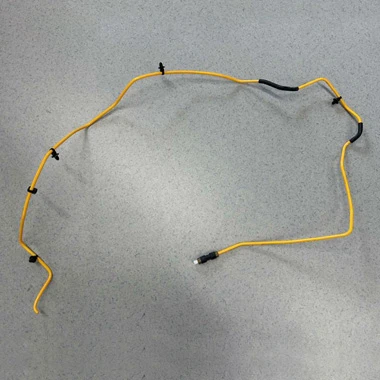

Esnek Boru Ölçümü

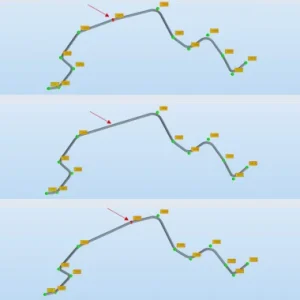

Küçük Açılı Boru Ölçümü (1°–6°)

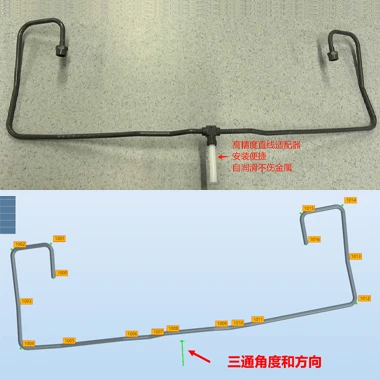

Bileşik Boru Hattı Tespiti
Uygulama Alanları
TUBE QUALIFY 3D optik boru büküm ölçüm sistemi, boru büküm denetimi için gerekli olan genel muayene, özellik ölçümü, işleme yönlendirme, tersine mühendislik ve ölçüm aparatı (jig) kontrolü gibi kapsamlı çözümler sunar.

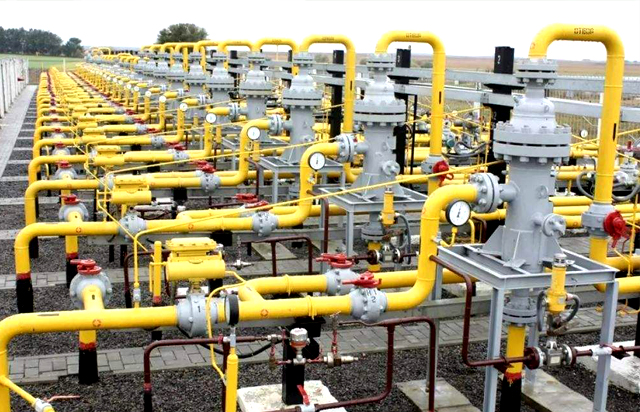

Doğalgaz Boru Hattı
Doğalgaz boru hatlarının denetiminde kullanılır.

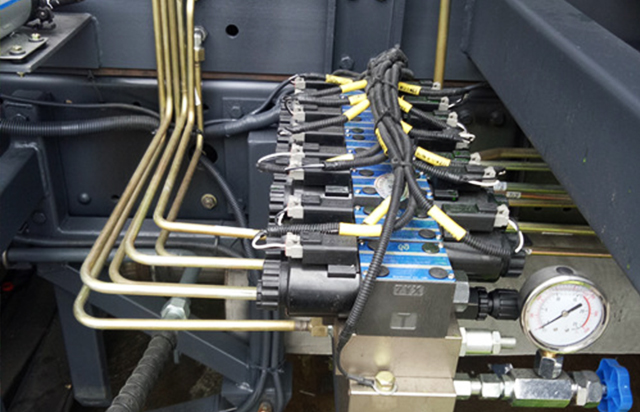

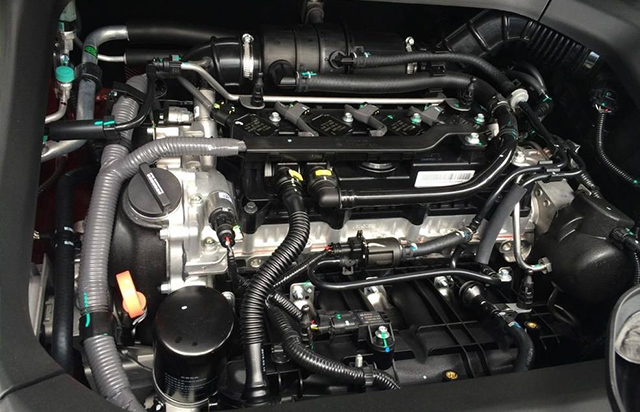

Otomotiv Motor Boru Hattı
Araç motor boru hatlarının denetimi için uygundur.
Klima Boru Hattı
Klima boru hatlarının denetiminde kullanılır.

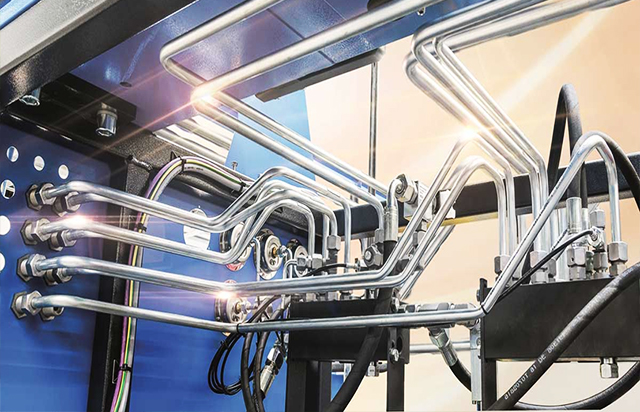

Mekanik Sistem Boru Tesisatı
Makine ekipmanlarına ait boru hatlarının denetiminde kullanılır.

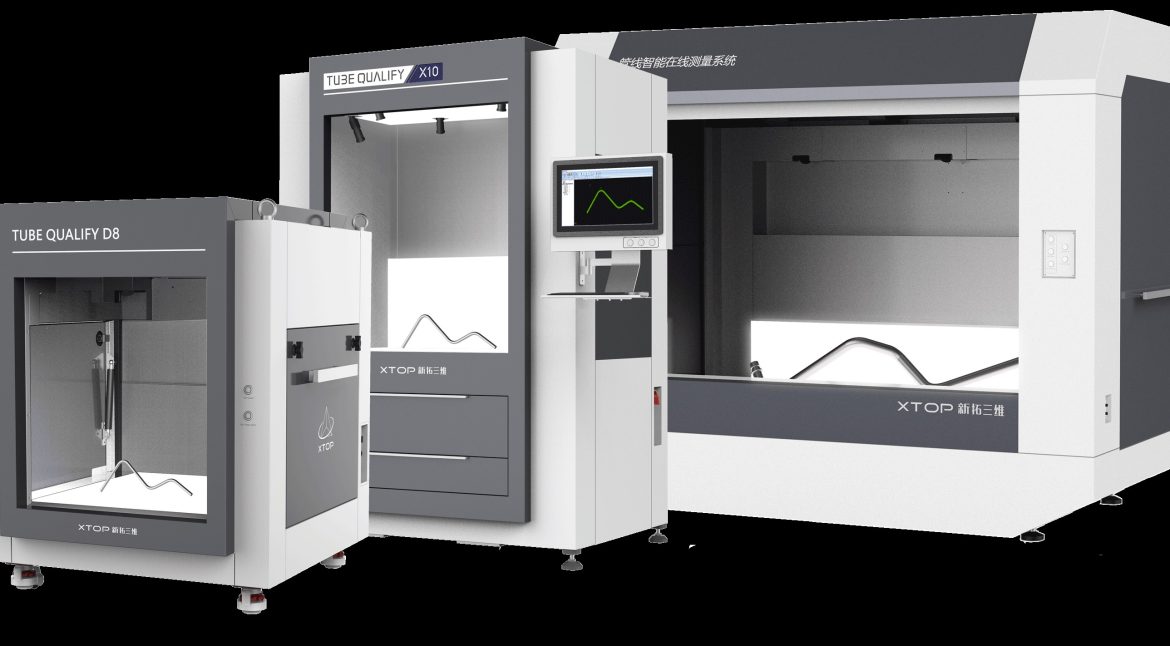

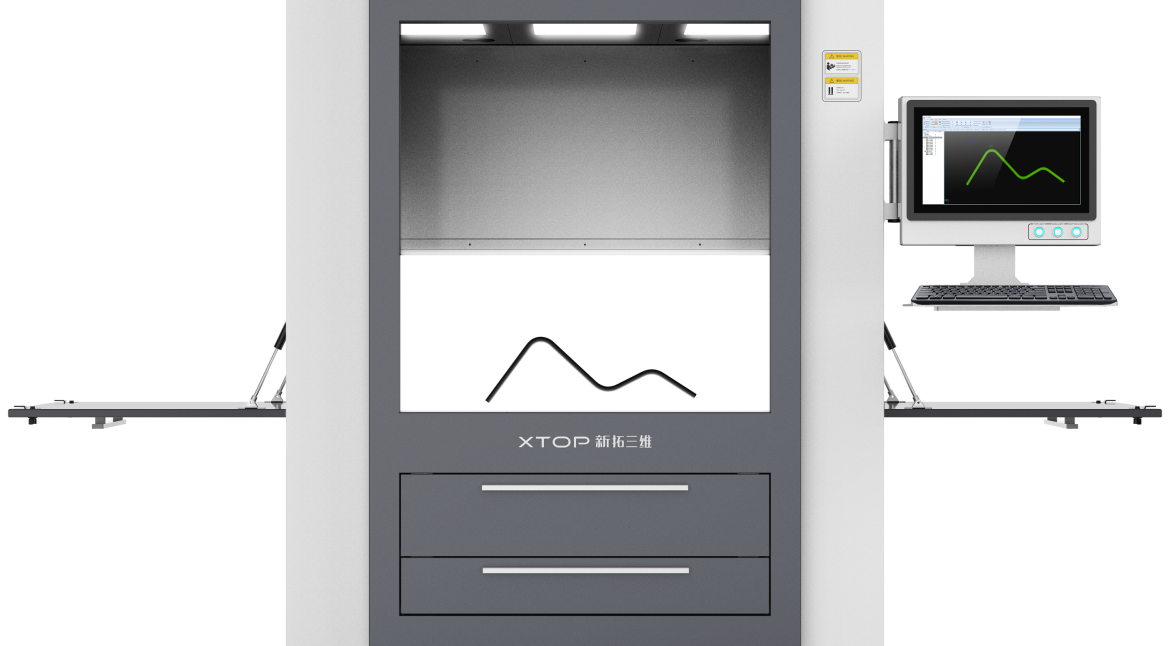

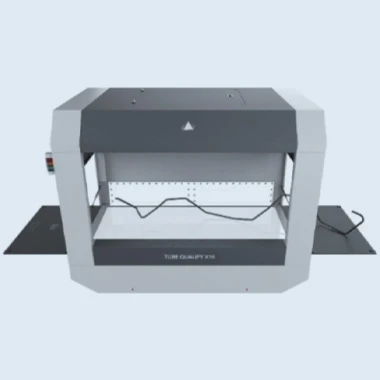

| Model | Tube Qualify D8 | Tube Qualify X10 | Tube Qualify X16 | ||
|---|---|---|---|---|---|
| Görsel |  |  |  |
||
| Kamera Özellikleri | 6M | 12M | 6M | 12M | 12M |
| Kamera Sayısı | 8 | 10 | 18 | ||
| Ölçülebilir Boru Çapı | 0.8~50mm | 0.6~50mm | 1.2~150mm | 0.8~150mm | 1.5~220mm |
| Ölçüm Hacmi | 550x550x200mm | 1200x600x400mm | 2600x1250x700mm | ||
| Maksimum Boru Uzunluğu | Sınırsız (parça birleştirerek ölçüm desteklenir) | ||||
| Açı Ölçüm Aralığı | 1~345° | ||||
| Ölçüm Hassasiyeti (Kılıf Sapması) | 士0.04mm | 士0.03mm | 士0.05mm | 士0.035mm | 士0.085mm |
| Adaptör Ölçümü | Desteklenmez | Desteklenmez | Desteklenmez | Desteklenir | Desteklenir |
| Otomatik İletişim (I/O vb.) | Desteklenmez | Desteklenmez | Desteklenmez | Desteklenir | Desteklenir |
| CAD 3D Model Düzenleme | Desteklenmez | Desteklenmez | Desteklenmez | Desteklenir | Desteklenir |
