Yüksek/Ultra Yüksek Hızlı Temassız Tam Alan, Yer Değiştirme, Deformasyon ve Gerinim Ölçümü

XTDIC-SPARK 3D Yüksek Hızlı Ölçüm Sistemi, yüksek hızlı kameraları doğrudan kontrol edebilir veya harici olarak alınan görüntü dizilerini ya da videoları sisteme aktarabilir. Referans noktaları ve zamanlama bilgileri kullanılarak izleme noktalarının yer değiştirme, hız ve ivme gibi verileri hassas şekilde hesaplanır.
Zamana bağlı panel üzerinden, ölçülen nesneye ait tüm durum verileri (veri tabloları, grafikler, 3B izleme yolları ve konum duruşları dahil) ayrıntılı olarak görüntülenebilir. Bu sayede sistem, yüksek hızlı veya ultra yüksek hızlı testlerde temassız ve ani deformasyon/yer değiştirme ölçümlerini başarıyla gerçekleştirir.

Teknik Özellikler

1.000.000 kare/saniyenin üzerinde ultra yüksek hızlı DIC ölçümü, 0.01 piksele kadar takip hassasiyeti
Aynı anda çok sayıda hedef nesne takibi
AVI, TIFF, BMP, JPEG, MPEG2, CINE gibi birçok formatta görüntü veya video dosyasını içe aktarıp analiz etme desteği
Esnek çoklu kamera konfigürasyonu ile ölçüm imkânı
Gelişmiş görüntü ön işleme

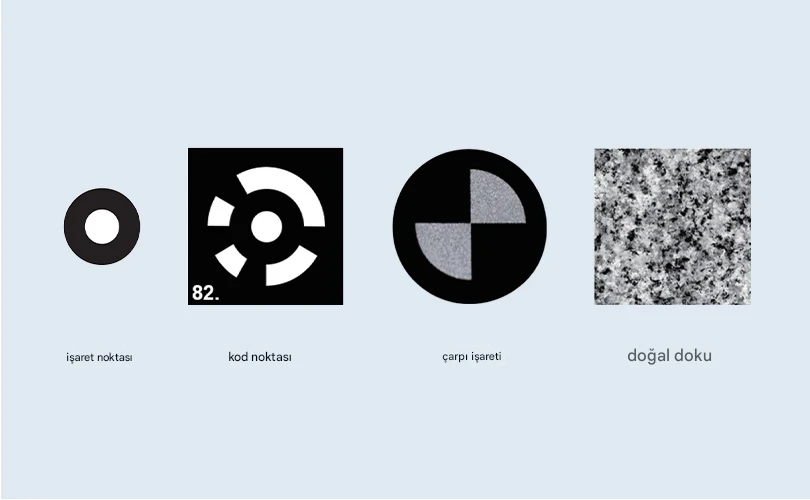

Özellik takibi ve eşleştirme algoritmaları (işaretli noktalar, kodlu noktalar, haç işaretleri vb.)
Manuel, yarı otomatik ve tam otomatik takip modları
XY/XT/çok eksenli çok pencereli grafikler ve 3B izleme gösterimi
2D ve 3D koordinat, yer değiştirme, deformasyon ve gerinim ölçümü
Açı, hız, ivme ölçümü ve 6 serbestlik derecesinde (6-DOF) izleme ve duruş analizi
CAD/FEM modelleriyle sapma karşılaştırması

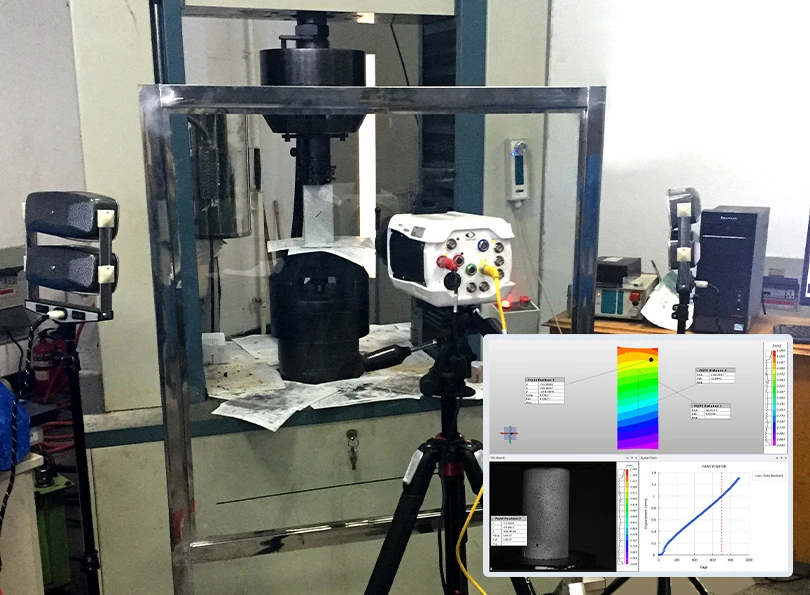

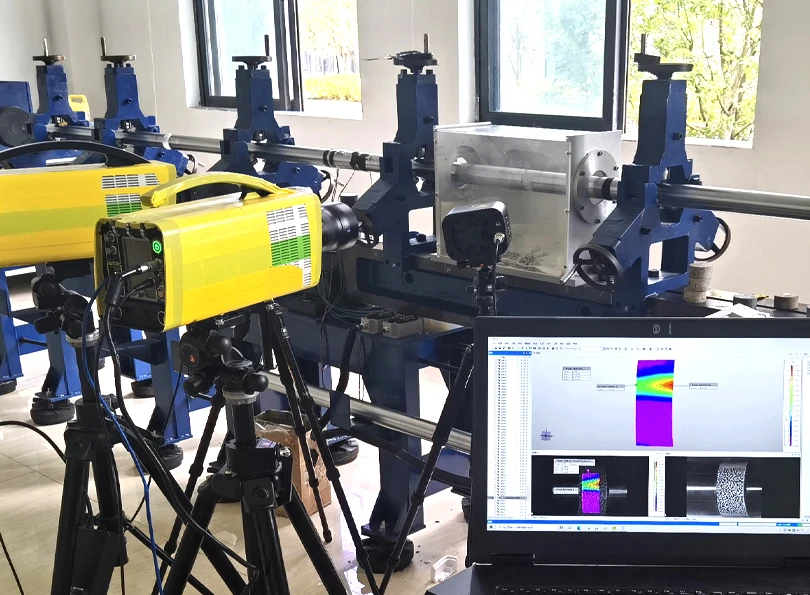

Malzeme mekaniği testleri için uygunluk (darbe, çarpışma, modal testler vb.)

Akıllı Yazılım

XTDIC ve XTDA yazılımları sayesinde kullanıcılar, 3B yer değiştirme ve deformasyonu kolay ve görsel bir şekilde ölçebilir, gerçek zamanlı olarak hız ve ivme analizleri gerçekleştirebilir.
Nokta tabanlı ölçüm verileri ile, 6 serbestlik derecesine (6-DOF) kadar kapsamlı hareket analizi yapılabilir.

İşaretli noktalar ve karakteristik özellikler üzerinden hareket ölçüm ve analizleri
Hareket parametrelerinin hesaplanması ve 6-DOF izleme/duruş ölçümü
Yüksek hızlı, çok modlu ve gerçek zamanlı takip algoritmaları ile hesaplama

Model	XTDIC-SPARK-SD	XTDIC-SPARK-SR	XTDIC-SPARK-HR	XTDIC-SPARK-US	XTDIC-SPARK-UR
Model Özelliği	1.3M	2M	5M	1.0M	21M
Kamera Çözünürlüğü	2 × 1.3 MP	2 × 2 MP	2 × 5 MP	2 × 1.0 MP	2 × 21 MP
Kare Hızı (fps)	1000 fps	3200fps	4500fps	20000 fps	1000 fps
Minimum Pozlama Süresi	100ns	100ns	1us	100ns	1us
Gerinim Ölçüm Hassasiyeti	50με	50με	30με	50με	20με
Yer Değiştirme Ölçüm Hassasiyeti	0.01px	0.01px	0.01px	0.01px	0.01px
Bellek Kapasitesi	16/32/64/128G	16/32/64/256/512G	40/80/160/320G	40/80/160/320G	40/80/160/320G
Bellek Kapasitesi	Özelleştirilebilir gerçek zamanlı SSD yazma desteği	Özelleştirilebilir gerçek zamanlı SSD yazma desteği	Özelleştirilebilir gerçek zamanlı SSD yazma desteği	Özelleştirilebilir gerçek zamanlı SSD yazma desteği	Özelleştirilebilir gerçek zamanlı SSD yazma desteği

Sektör Uygulamaları

XTDIC-SPARK 3D Yüksek Hızlı Ölçüm Sistemi, ani deformasyonlar ve dinamik gerinim ölçümleri alanında ideal bir araştırma aracıdır.

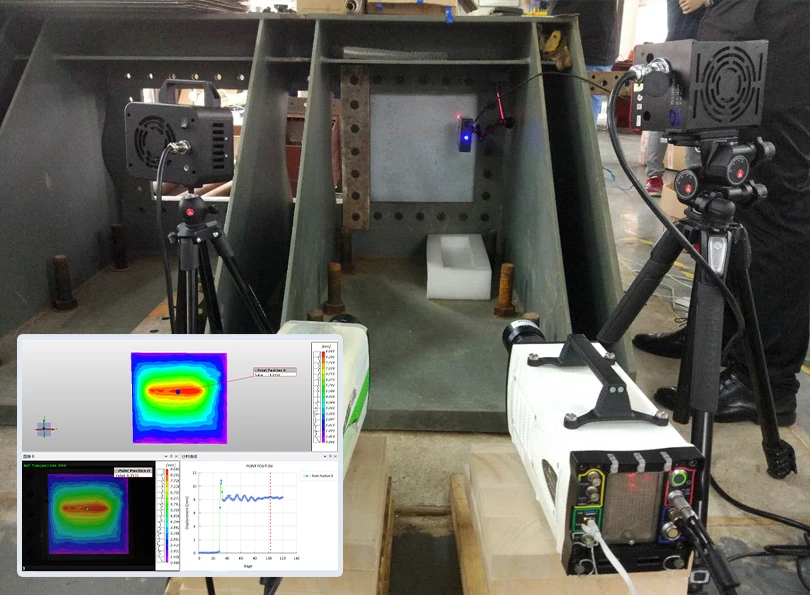

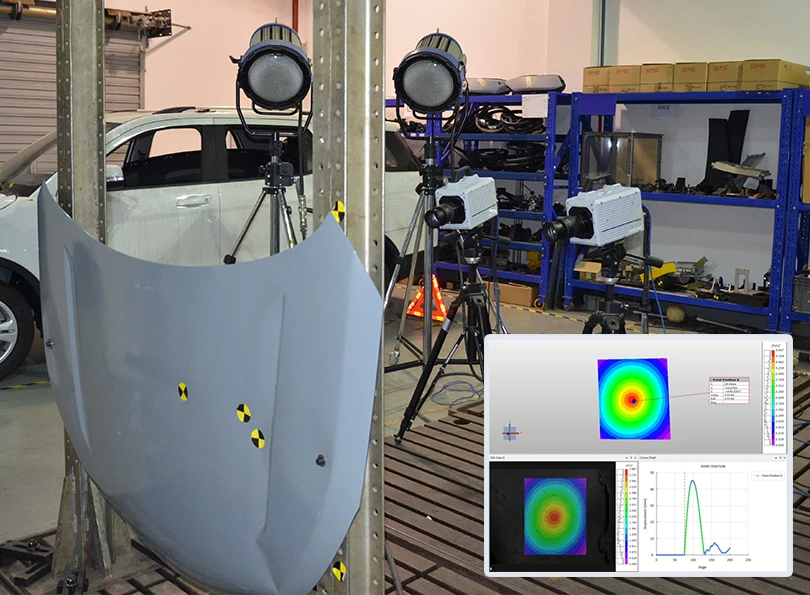

Yüksek hızlı DIC teknolojisi, yüksek hızlı darbe, çarpışma testleri, patlama deneyleri, titreşim analizleri, kırılma mekaniği araştırmaları ve yüksek hızlı dinamik testler gibi birçok kritik uygulamada yaygın olarak kullanılmaktadır.

Malzeme Performans Testleri
