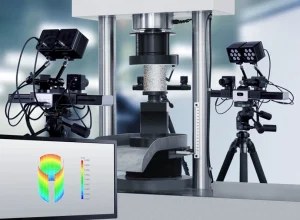

XTDIC-CONST Temassız Tüm Alan Gerinim Ölçüm Sistemi, düzlemsel 2D ve eğrisel 3D yüzeylerde deformasyon ölçümünü destekler. Sistem, statik ve dinamik yükler altında tüm alan gerinim analizleri ile nokta bazlı ölçümler için uygundur. Ayarlanabilir ölçüm alanı ve farklı hızlardaki kameralarla uyumluluğu sayesinde esnek ve çok yönlü test imkânı sunar.
Üniversitelerden sanayi Ar-Ge merkezlerine kadar geniş bir kullanıcı kitlesine hitap eden sistem, hem deneysel çalışmalarda hem de bilimsel verilerin pratik uygulamalara dönüştürülmesinde etkin bir çözümdür.
Teknik Özellikler – XTDIC Tüm Alan Gerinim ve Deformasyon Ölçüm Sistemi
- Geniş Ölçüm Alanı: DIC teknolojisiyle 10 mm’den 10 metreye kadar geniş bir görüş alanı sunar; daha büyük alanlar için özelleştirme mümkündür.
- Yüksek Hassasiyet: Gerinim ölçüm hassasiyeti 20 με seviyesindedir; ölçüm aralığı %0.005 ile %2000 arasındadır.
- Yüksek Kare Hızı: Tam çerçevede saniyede 563 kareye kadar, pencere modunda ise 2000 fps’ye kadar yüksek hızlı görüntüleme desteği.
- 2D ve 3D Ölçüm Yeteneği: İki ve üç boyutlu koordinat, yer değiştirme, deformasyon ve gerinim ölçümleri.
- Hareket Takibi: Hız, ivme ve 6 serbestlik dereceli (6-DOF) hareket ve konum (pozisyon) analizi.
- Malzeme Özellikleri Tespiti: Elastik modül (E), Poisson oranı (ν), n değeri, r değeri ve akma mukavemeti gibi mekanik özelliklerin hassas ölçümü.
- CTE (Isıl Genleşme Katsayısı) Ölçümü: CAD veya FEM verileri ile sapma karşılaştırması yapılabilir.
- Geniş Donanım Uyumluluğu: Opsiyonel olarak prob ve adaptör desteği.

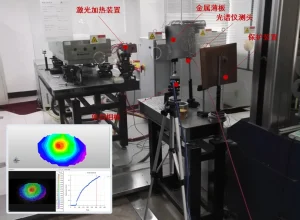

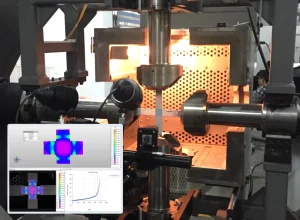

- Yüksek Sıcaklık Ortamları: Opsiyonel olarak 2000 °C’ye kadar sıcaklık alanı ile termomekanik ölçüm imkânı.

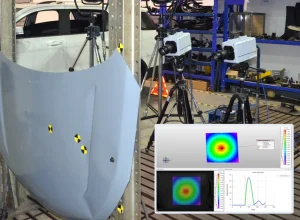

- Çoklu Kamera ve Çoklu Başlık Desteği: Stereo DIC konfigürasyonlarında çoklu görüntüleme desteği ile kompleks geometri ve geniş alan analizi.
- Zorlu Çevresel Koşullarda Ölçüm: Aşırı sıcak/soğuk, su altı, yansıtıcı yüzeyler veya vakum gibi özel ortamlarda güvenilir ölçüm.
- Geniş Entegrasyon İmkanı: ±10V analog çıkış, UDP ve COM protokolleri üzerinden test makineleri ve sıcaklık odaları ile kolay entegrasyon.
Akıllı Yazılım – Gelişmiş Ölçüm ve Analiz Deneyimi
XTDIC yazılımı, DIC gerinim ölçüm sistemi başlığını ve kontrol birimini doğrudan kontrol ederek farklı test senaryolarının kolaylıkla yürütülmesini sağlar. Yazılım, ölçüm verilerini otomatik olarak işler ve güçlü son işlem yetenekleri ile birlikte ayrıntılı test raporları oluşturur.
Yazılımın Öne Çıkan Özellikleri:

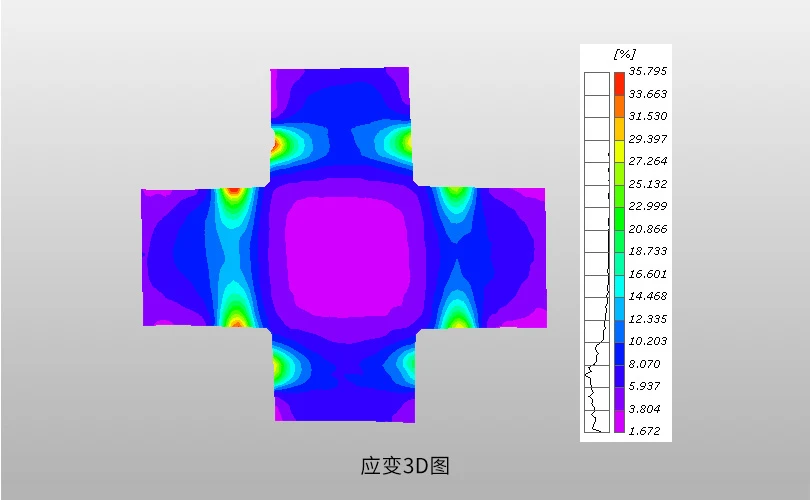

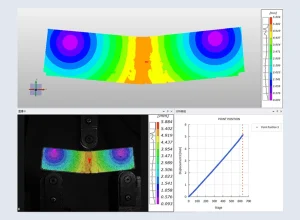

Tüm Alan Yer Değiştirme ve Gerinim Ölçümü: Speckle (benekli) desen eşleştirme algoritmasıyla yüksek hassasiyetli analiz.

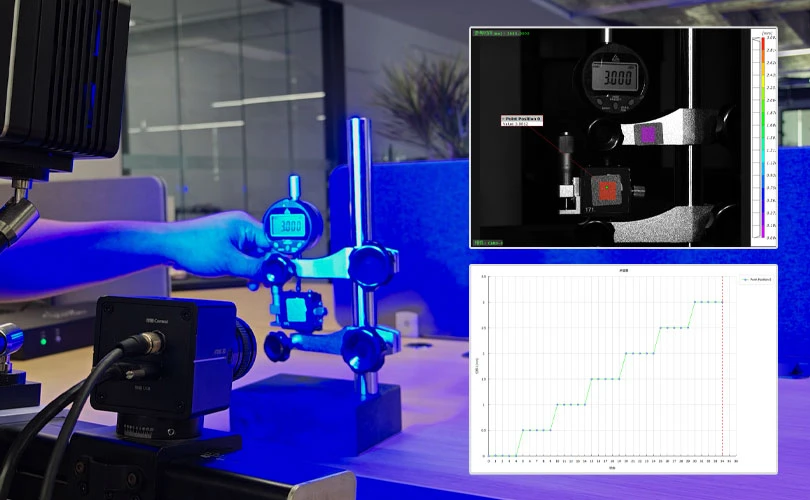

Hareket Takibi ve Konum Analizi: Belirli işaret noktalarına (marker) dayalı olarak nesnelerin hareket yolu ve pozisyon ölçümleri.
Statik Deformasyon Ölçümü: Fotogrametri (görüntü tabanlı ölçüm) tekniğine dayalı hassas şekil değişimi takibi.
Kritik Nokta Takibi: Görüntü özelliklerine (feature-based matching) dayalı anahtar nokta hareketlerinin izlenmesi ve analizi.
Standart Teknik Konfigürasyon
| Model | XTDIC-CONST-SD | XTDIC-CONST-HR | XTDIC-CONST-HS | ||
|---|---|---|---|---|---|
| Model yapılandırması | 5M | 12M | 25M | 4M | 25M |
| Kamera Çözünürlüğü | 2 × 5 megapiksel | 2 × 12 megapiksel | 2 × 25 megapiksel | 2 × 4 megapiksel | 2 × 25 megapiksel |
| Kamera Frame Rate (fps) | 75 fps | 30fps | 15fps | 563 fps | 90 fps |
| Gerinim Ölçüm Hassasiyeti | 20 με (2D), 50 με (3D) | 20 με (2D & 3D) | 50 με (2D & 3D) | ||
| Gerinim Ölçüm Aralığı | 0.005%~2000% | 0.01%~2000% | |||
| Ölçüm Görüş Alanı (FOV) | 400*300mm、200*150mm、128*96mm、64*48mm | 1000*1000mm、400*300mm、200*150mm、128*96mm | 1000*1000mm、400*300mm、200*150mm、128*96mm | ||
| Opsiyonel: Daha geniş görüş alanı seçenekleri mevcut | Opsiyonel: Daha geniş görüş alanı seçenekleri mevcut | Opsiyonel: Daha geniş görüş alanı seçenekleri mevcut | |||
DIC teknolojisi tüm malzeme türlerine uygundur.
Yazılım; Young Modülü, Poisson Oranı, N değeri ve R değeri gibi mekanik özellikleri analiz eder.

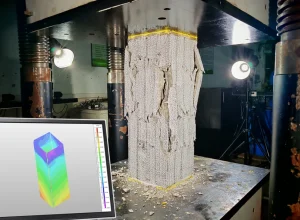

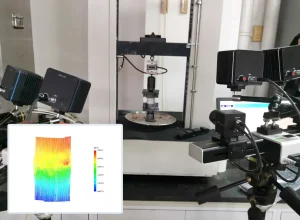

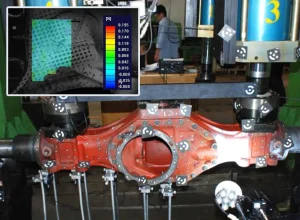

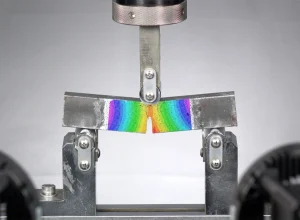

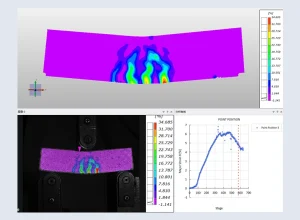

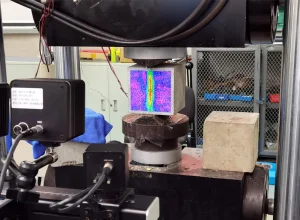

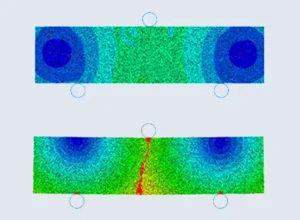

Çekme, basma, eğme, burulma ve kesme testleri ile kapsamlı mekanik analiz.
Yorulma ve sünme (creep) testleri için destek.
CTE (Isıl Genleşme Katsayısı) ölçümü ve yarı iletken cihazlarda deformasyon/çarpılma (warpage) analizi.
Performans testleri
Kalite değerlendirmesi
Montaj ve hizalama süreçlerine rehberlik

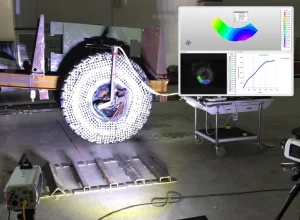

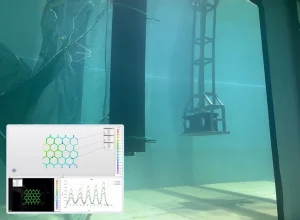

3D XTDIC sistemi, zorlu çevre koşullarına yüksek uyumluluk gösterir; aşırı sıcak/soğuk, su altı, yansıtıcı yüzeyler ve vakum ortamlarında güvenilir ölçüm imkânı sunar.
Çok kameralı XT DIC ölçüm sistemi, birden fazla ölçüm başlığı kullanarak çalışır. Bu başlıklar önceden kalibre edilerek aynı koordinat sistemine hizalanır ve her karede senkronize bir şekilde çalışır. Böylece 3D uzayda ortak koordinat yapısı oluşturularak stereo (üç boyutlu) veya ultra geniş alan ölçümleri başarıyla gerçekleştirilir.
3D XTDIC sistemi, sayısal simülasyonlarla karşılaştırmalı ölçümler yaparak sanal modellerin doğruluğunu test etmede etkili bir çözümdür. Bu kapsamda:
Gerçek test verileriyle karmaşık fiziksel problemlerin belirlenmesi sağlanır.
Simülasyon parametreleri gerçek ölçüm verileriyle kalibre edilerek daha hassas modelleme yapılabilir.
Üretim süreçleri, ölçüm-simülasyon karşılaştırmalarıyla optimize edilebilir.
