Yüksek Hassasiyetli Temassız Görüntüleme Tabanlı Gerinim Ölçüm Sistemi
XTDIC-VG Video Ekstansometre, temassız ve gerçek zamanlı çalışan bir gerinim ölçüm sistemidir. Dijital Görüntü Korelasyon (DIC) teknolojisine dayanan bu sistem, numune üzerine uygulanan yükleme sürecinde elde edilen ardışık görüntülerle çalışır. Yüzeydeki işaretli desenleri izleyerek numunenin koordinat, yer değiştirme (displacement), gerinim gibi çeşitli mekanik parametrelerini yüksek doğrulukla hesaplar; elde edilen verileri analiz eder, ölçüm sonuçlarını sunar ve otomatik rapor oluşturur.
XTDIC-VG Video Ekstansometre Teknik Özellikleri
• Temassız ölçüm: Numune kırılması durumunda cihazın zarar görme riski yoktur.
• Çeşitli yapılandırma seçenekleri: Monoküler 2.5D, monoküler 3D ve çift kamera ile 3D ölçüm desteği.
• Yüksek ölçüm hassasiyeti: JJG 762 metroloji standardına göre doğruluk seviyesi 0.2’ye kadar çıkabilir.
• Esnek görüş alanı: Tek eksenli ve çift eksenli yüksek hassasiyetli ölçüm seçenekleri, 10–1000 mm arasında değişen görüş alanları.
• Gerçek zamanlı ölçüm hızı: 1000 fps’ye kadar yüksek kare hızı, 7200 mm/dak’ya kadar çekme testlerine uygundur.
• 2D eğik ölçüm desteği: Daha geniş çalışma alanı sağlar, özellikle otomasyon sistemlerine uygundur.
• Geniş uyumluluk: Farklı çekme-kopma test cihazlarıyla senkronize çalışabilir, ortalama gerinim ölçümü desteklenir.
• Kapsamlı deformasyon analizi: Nokta, nokta çifti veya tam alan üzerinden deformasyon, gerinim, gerinim hızı ve maksimum gerinim ölçümü.
• Zengin veri çıktısı: Kamera görüntüsü, grafiksel eğriler, tablo ve otomatik rapor desteği.
• Malzeme mekanik özelliklerinin hesaplanması: Elastik modül, Poisson oranı gibi değerler doğrudan analiz edilebilir.
• Zorlu test senaryolarına uygunluk: Yüksek hızlı, yüksek sıcaklıklı, yorulma ve sünme testlerine uygundur.
• Çok istasyonlu ve izole ortamlarda ölçüm desteği: Kapalı alanlarda, ara ortamlar üzerinden veya çoklu test konumlarında kullanılabilir.
Akıllı Yazılım Özellikleri

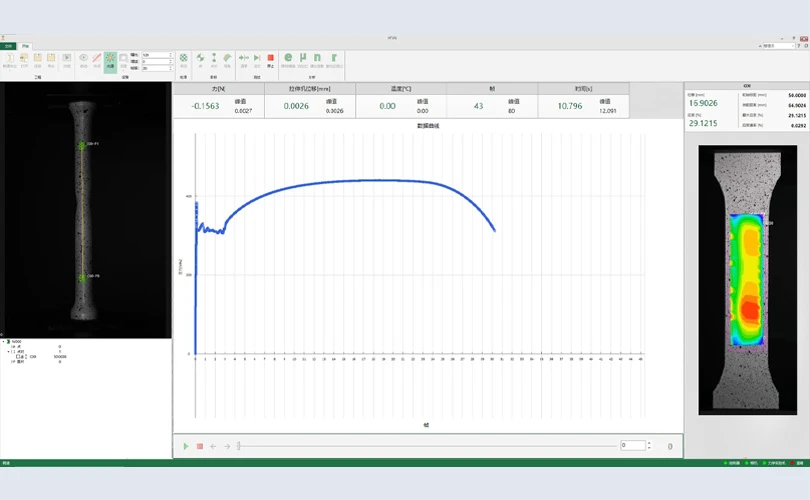

XTDIC-VG Video Ekstansometre Yazılımı, 2D ve 3D ölçüm senaryolarında noktasal, nokta çifti ve tam alan (full-field) gerinim verilerini yüksek hızda ve gerçek zamanlı olarak işleyebilir. Yazılım; hem yatay hem dikey yönlerde, birden fazla hedefin eşzamanlı ölçümünü destekler ve güçlü veri analiz yeteneklerine sahiptir.
Kullanıcılar geçmiş test süreçlerine ait görüntüleri, grafik eğrilerini ve verileri kolayca görüntüleyebilir. Gerçek zamanlı görüntü kayıtları saklanabilir; bu sayede işaretleme mesafesi (gauge length) sonradan değiştirilebilir ve ölçüm tekrar analiz edilebilir. Yani tek bir ölçümle birden fazla analiz gerçekleştirmek mümkündür.
Yazılımın Öne Çıkan Özellikleri:
• Tam alan gerinim dinamik izleme
• Malzeme yapısal parametrelerinin belirlenmesi (elastisite modülü, Poisson oranı vb.)
• Video ekstansometre fonksiyonlarının tam entegrasyonu
| MODEL | XTDIC-VG-60/T | XTDIC-VG-120/T | XTDIC-VG-240/T | |||
|---|---|---|---|---|---|---|
| Spesifikasyonlar | 2.3M | 2.3M | 8.9M | 12M | 8.9M | 12M |
| Kamera Çözünürlüğü | 2.3 MP x1 veya x2 | 2.3 MP x1 veya x2 | 8.9 MP x1 veya x2 | 12 MP x1 veya x2 | 8.9 MP x1 veya x2 | 12 MP x1 veya x2 |
| Kare Hızı (fps) | 168fps | 168fps | 32fps | 30fps | 32fps | 30fps |
| Hassasiyet Sınıfı | 0.2 sınıfı | 0.2 sınıfı | 0.2 sınıfı | 0.2 sınıfı | 0.5 sınıfı | 0.5 sınıfı |
| Gerinim Ölçüm Aralığı | 0.002%~2000% | 0.002%~2000% | 0.002%~2000% | 0.002%~2000% | 0.002%~2000% | 0.002%~2000% |
| Ölçüm Görüş Alanı | 60mm | 120mm | 120mm | 120mm | 240mm | 240mm |
| Çalışma Mesafesi | 300mm | 270mm | 200mm | 200mm | 400mm | 400mm |
| Ek Özellikler | Özel ölçülerde üretim desteği (farklı görüş alanları opsiyoneldir) | |||||
Sektörel Uygulamalar
XTDIC-VG Video Ekstansometre, malzeme mekaniği ve yapı mekaniği gibi bilimsel araştırma alanlarında geniş bir uygulama yelpazesine sahiptir. Sistem, Young modülü ve Poisson oranı gibi malzeme mekanik özelliklerinin belirlenmesinde etkin olarak kullanılır. Ayrıca plastik film ve diğer esnek malzemelerin test edilmesi, küçük boyutlu numunelerin ölçümü ve yüksek/düşük sıcaklık koşullarında çekme testleri gibi zorlu deney ortamlarında da başarıyla görev yapar. Kauçuk gibi büyük deformasyon gösteren malzemelerin testlerinin yanı sıra betonun basınç dayanımı ve yorulma (fatigue) deneyleri için de ideal bir çözümdür.

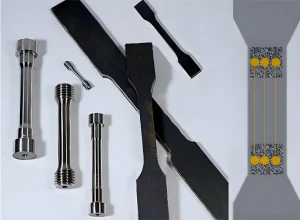

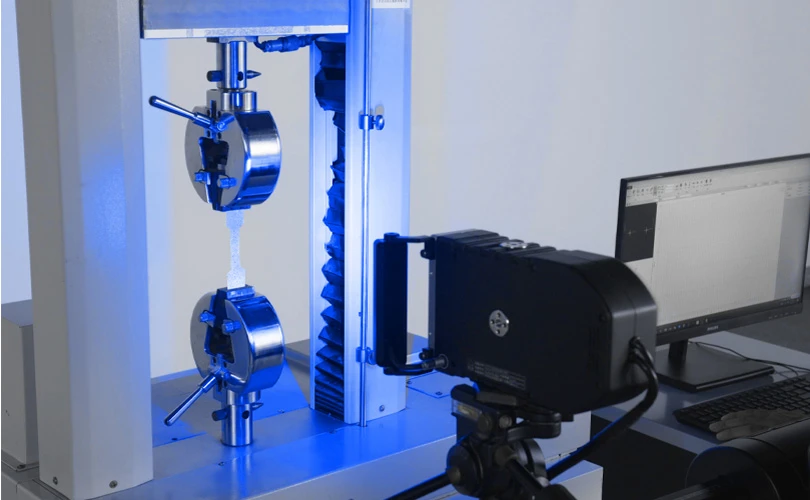

Her türlü malzeme için uygundur; özellikle küçük boyutlu, esnek ve yüksek sıcaklık ortamlarındaki testlerde ideal çözümdür.
Ortalama gerinim ölçümü ile malzeme parametrelerinin daha doğru belirlenmesini sağlar.
Dalga tepesi ve çukuru otomatik tanıma özelliği sayesinde, uzun süreli yorulma (fatigue) testlerinde üstün performans gösterir.

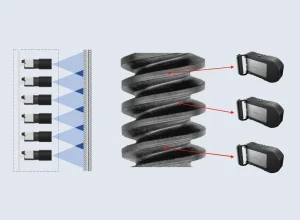

600 mm ve üzeri uzunluktaki malzemeler için geniş görüş alanı ölçüm ihtiyaçlarına uygundur.
Çoklu kamera başlığının birleşiminden kaynaklanan toplam hatayı ortadan kaldırmaya yönelik özel teknoloji geliştirilmiştir; bu sayede hassasiyet, video ekstansometre standartlarında 0.5 sınıfına kadar ulaşabilmektedir.
Kauçuk, polimer malzemeler ve karbon fiber gibi yüksek plastiklik gösteren malzemelerin çekme testlerine uygundur.
Düşük gerinim aşamasında, bağımsız bir kamera ve telezentirik lens kullanılarak ölçüm hassasiyeti artırılır.
Büyük deformasyon aşamasında ise başka bir bağımsız kamera ve standart lens devreye girer; böylece malzemenin tüm deformasyon süreci eksiksiz kaydedilir.
İki ölçüm aşaması, özellik bazlı birleştirme teknolojisiyle kayıpsız olarak entegre edilir; böylece tek bir ölçümle hem düşük gerinimde yüksek hassasiyet hem de büyük deformasyonda tam alan ölçümü sağlanır.

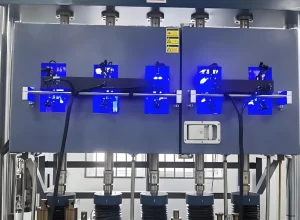

Aynı partiye ait birden fazla numunenin örnekleme kontrolü ve eşzamanlı çekme testi için uygundur.
Her bir istasyon bağımsız donanımla donatılmıştır.
Tüm veriler merkezi bir ekranda birleştirilerek karşılaştırmayı kolaylaştırır.
Üç adet kamera, aynı yatay düzlemde eşit aralıklarla konumlandırılarak bağımsız 2D görüntü toplama ve analiz yapar; ortalama çekme gerinimi hesaplanarak daha doğru sonuçlar elde edilir.

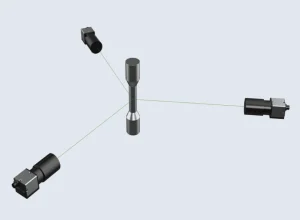

Kameraların bu kombinasyonu, çubuk profilin çekme sürecinde malzemenin boyun verme (necking) durumunu ve 360 derece tam kesit taraması ile kesit parametrelerindeki değişimleri (örneğin, kesit elipsinin uzun ekseni, kısa ekseni ve dairesellik) detaylı şekilde analiz etmeyi sağlar.
