3D Mavi Işık Yüzey Tarama Sistemi

Temassız 3D Ölçüm Teknolojisi ile Yüksek Hassasiyetli Yüzey Tarama

Üç boyutlu mavi ışık yüzey tarama sistemi, nesnelerin dış şekil ve yapısal detaylarını temassız şekilde tarayarak yüzeyin üç boyutlu uzaysal koordinatlarını elde etmeye yönelik gelişmiş bir 3D ölçüm teknolojisidir.

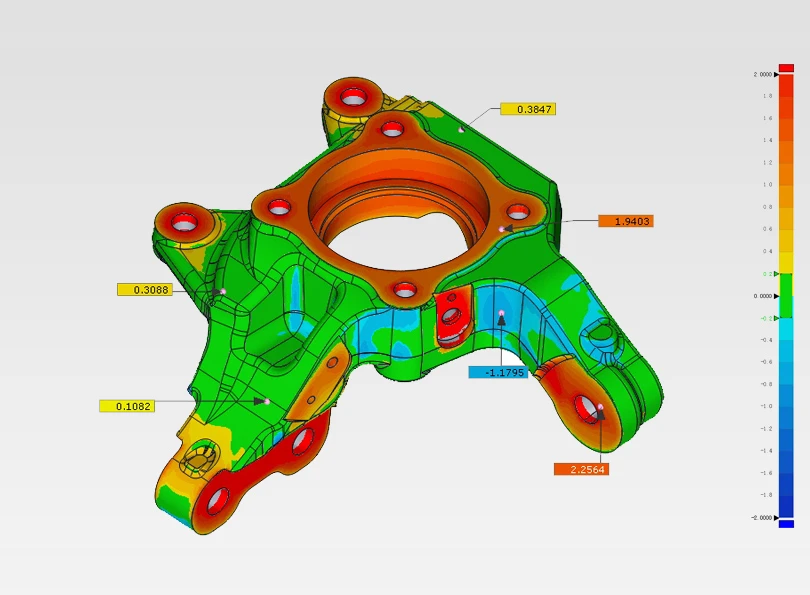

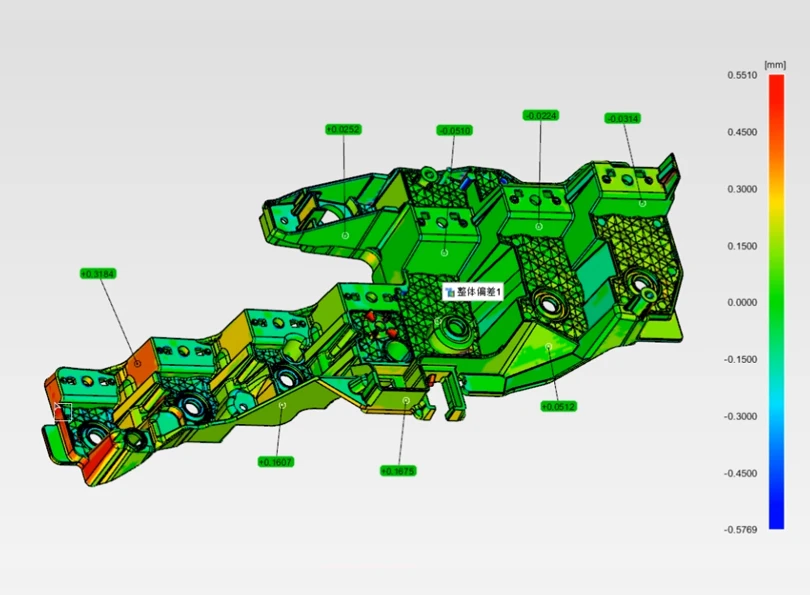

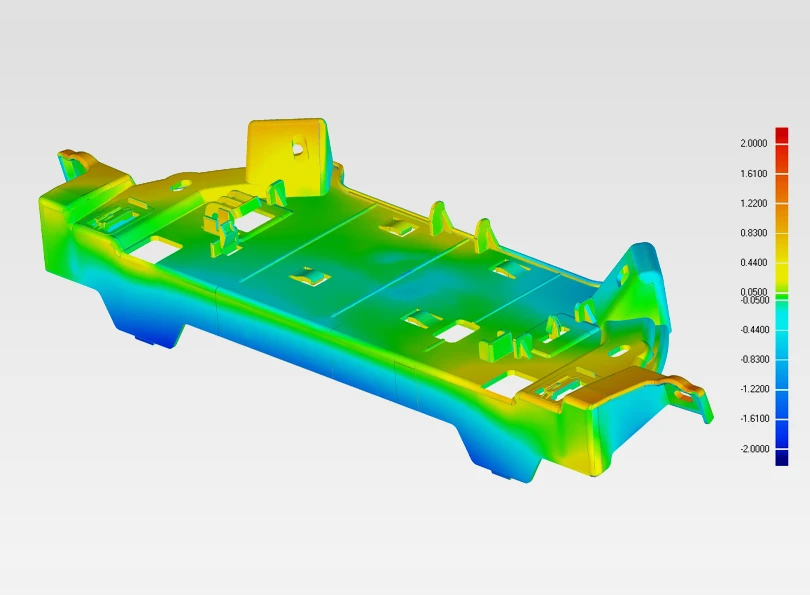

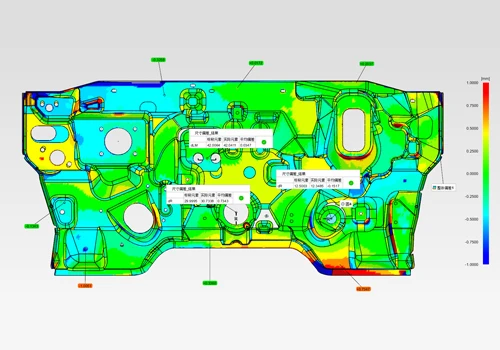

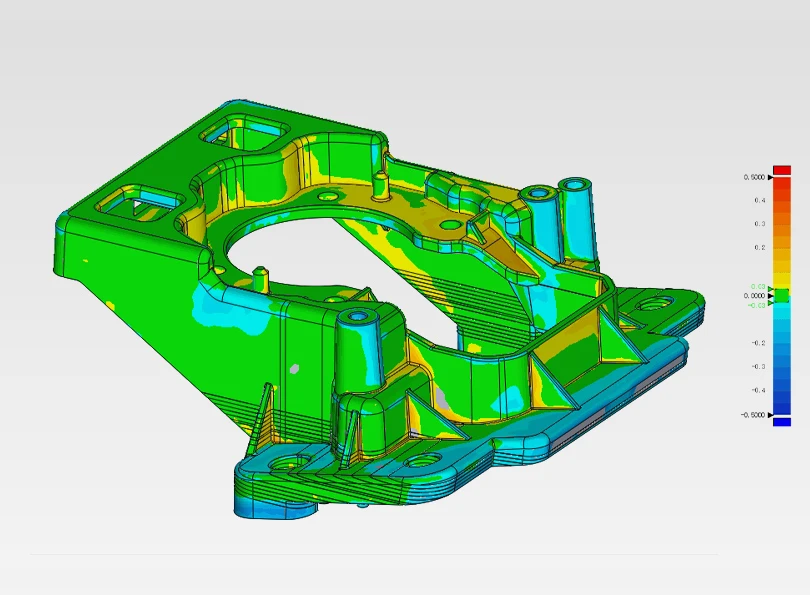

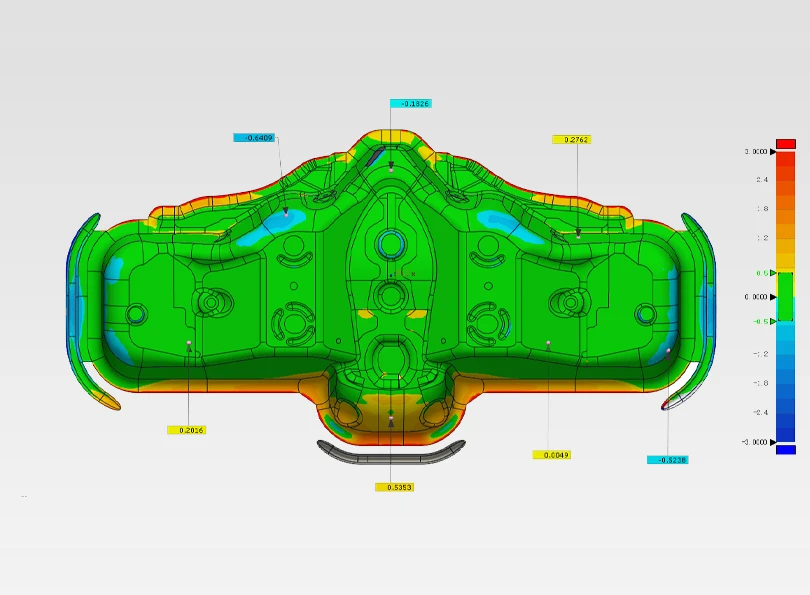

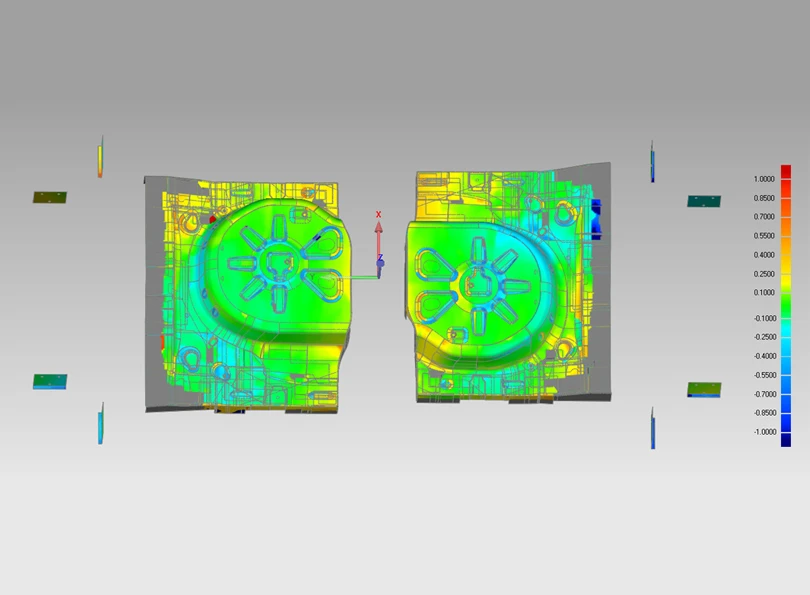

Bu sistem, ürün yüzeyini yüksek hassasiyetle tarayarak STL formatında 3D veri üretir. Elde edilen üç boyutlu model, özel analiz yazılımına aktarılır ve orijinal CAD verisiyle karşılaştırılarak detaylı tolerans analizi yapılabilir.
Sonuç olarak, ürünün kalite kontrol sürecine büyük katkı sağlayan, anlaşılır ve görsel destekli denetim raporları oluşturulur.

Üstün Veri Kalitesi

Gelişmiş Donanım ve Algoritmalarla Üst Düzey 3D Model Hassasiyeti

Güçlü donanım ve gelişmiş algoritmalarla donatılmış sistem, taranan parçaların üç boyutlu modellerinde olağanüstü detay keskinliği sunar.

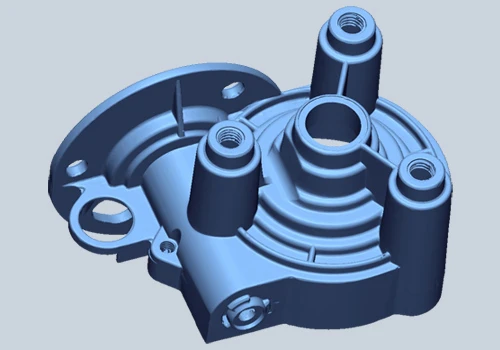

En küçük yüzey detaylarını, derin çekme yapıları, küçük yarıçaplı kavisler (örneğin hava girişi kenarları) ve kenar kıvırma bölgeleri gibi karmaşık geometrileri yüksek hassasiyetle görüntüleyebilir.
Bu sayede, hassas kalite kontrol ve tersine mühendislik uygulamaları için güvenilir veri üretimi sağlanır.

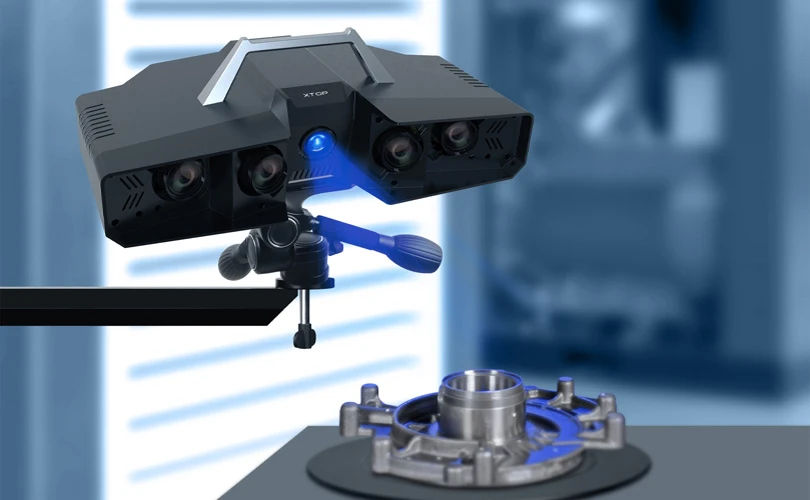

Çift Lens Yapısı ile Çoklu Hibrit Tarama

Aynı Cihazda Geniş Alan Taraması ve Detay Odaklı Ölçüm Esnekliği

Tek bir cihaz üzerine entegre edilebilen iki ayrı lens grubu, farklı ölçüm alanları arasında kolayca geçiş yapılmasına olanak tanır. Bu sayede hem geniş yüzeylerin verimli bir şekilde taranması, hem de yerel detayların yüksek hassasiyetle yakalanması sağlanır.

Sistem, çift gözlü (stereo) ve tek gözlü (monoküler) hibrit tarama modlarını destekler. Bu özellik sayesinde, derin oyuklar, dar kanallar ve kör noktalar gibi geleneksel yöntemlerle erişilmesi zor bölgeler dahi güvenilir biçimde taranabilir.

Gelişmiş Teknolojilerle Zorlu Ölçüm Koşullarına Hazır

Üçlü Tarama Teknolojisi

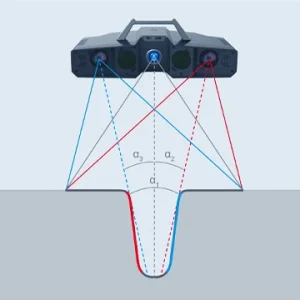

Yüksek Doğruluk ve Verimlilik İçin Gelişmiş 3D Ölçüm Prensibi Tarayıcı, projeksiyon ünitesi ile sağ ve sol kameraların birlikte çalıştığı üçlü tarama prensibine dayanır. Ölçüm sırasında projeksiyon başlığı, nesne yüzeyine hassas ışık şeritleri yansıtır; bu desenler, nesnenin şekline göre bozulur ve iki kamera tarafından kaydedilir. Sistem, bu bozulmuş desenleri analiz ederek üç farklı ışın kesişim noktasından 3D yüzey noktalarını yüksek doğrulukla hesaplar. Bu yöntem, yansıtıcı yüzeyler, derin delikler ve karmaşık geometrilere sahip yüzeylerde büyük avantaj sağlar. Böylece, tek bir karede daha eksiksiz veri elde edilirken, genel tarama süreci de daha verimli hâle gelir.

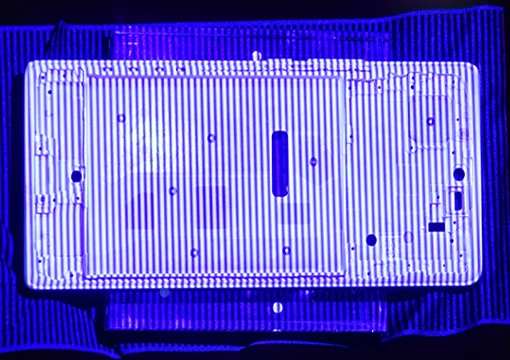

Mavi Işık Teknolojisi

Dar Bantlı Mavi LED Işık Kaynağı ile Yüksek Hassasiyetli Tarama, Tarama kafasının projeksiyon ünitesi, dar bantlı ince çizgili mavi LED ışık teknolojisi kullanır. Bu teknoloji, özel kamera filtreleriyle birlikte çalışarak çevresel ışık kaynaklarının oluşturabileceği parazitleri etkili şekilde engeller. Yüksek parlaklığa sahip ışık kaynağı sayesinde, yansıtıcı olmayan veya uyumsuz yüzeylere sahip parçaların 3D verileri çok kısa sürede ve yüksek doğrulukla elde edilebilir. Bu özellik, endüstriyel ölçüm süreçlerinde hızlı ve kararlı veri toplama avantajı sağlar.

Üçgen Mesh (Ağ) Oluşturma Teknolojisi

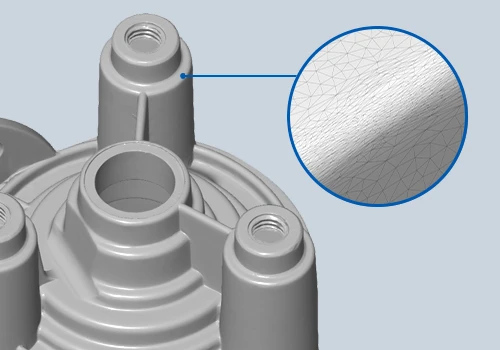

Adaptif Nokta Bulutu ve Keskinleştirilmiş Ağ Yapısıyla Yüksek Detay Hassasiyeti, Tarayıcı adaptif nokta bulutu örnekleme ve ağ keskinleştirme (mesh sharpening) teknolojilerini bir arada kullanarak, aynı kamera çözünürlüğü altında nesne yüzeyindeki ince detayları daha doğru şekilde yeniden üretir. Bu sayede, karmaşık girinti-çıkıntı yapısına sahip yüzeyler dahi yüksek doğrulukla ve eksiksiz biçimde üç boyutlu olarak modellenebilir. Sonuç olarak, detay kaybı olmadan daha net, daha güvenilir ve analizlere hazır 3D mesh verileri elde edilir.

Özgün Geliştirilmiş Profesyonel Tarama ve Kontrol Yazılımı

XTOM Yazılım Sistemi ile Entegre 3D Tarama ve Ölçüm Çözümleri

XTOM yazılımı, tarama ve ölçüm fonksiyonlarını tek bir platformda birleştirerek kalite kontrol, ürün geliştirme ve üretim aşamalarında kapsamlı üç boyutlu ölçüm ve analiz imkanı sunar.
Yazılım, 3D tarayıcıların kontrolünü sağlar, ölçülecek parçaların yüksek hassasiyetli üç boyutlu yüzey verilerini toplar ve mesh (ağ) işlemlerini gerçekleştirir.

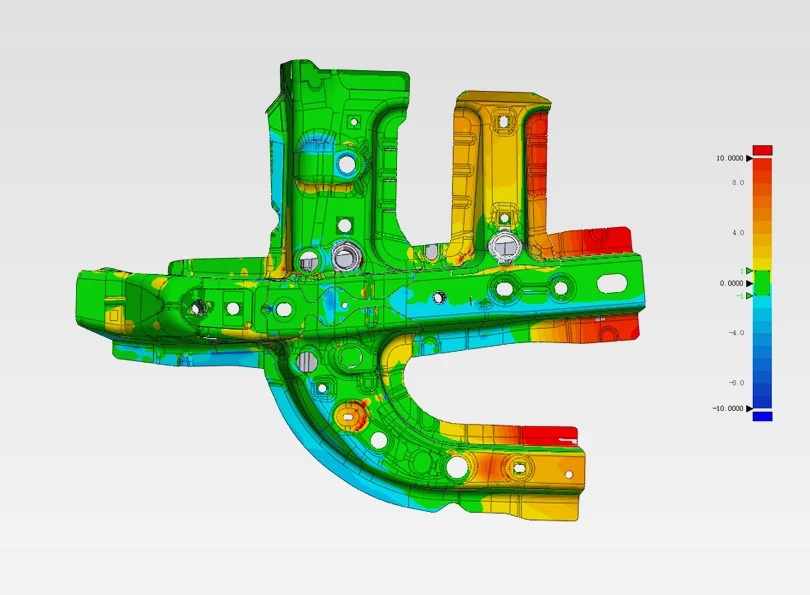

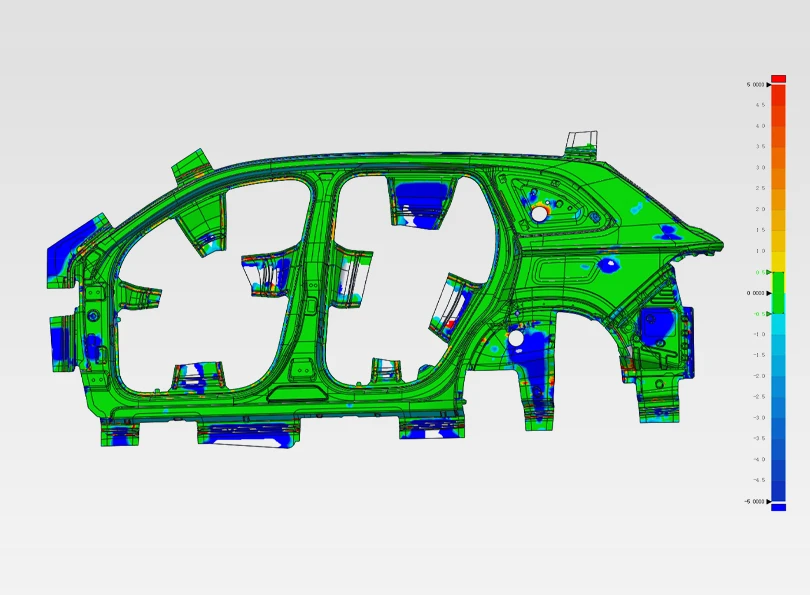

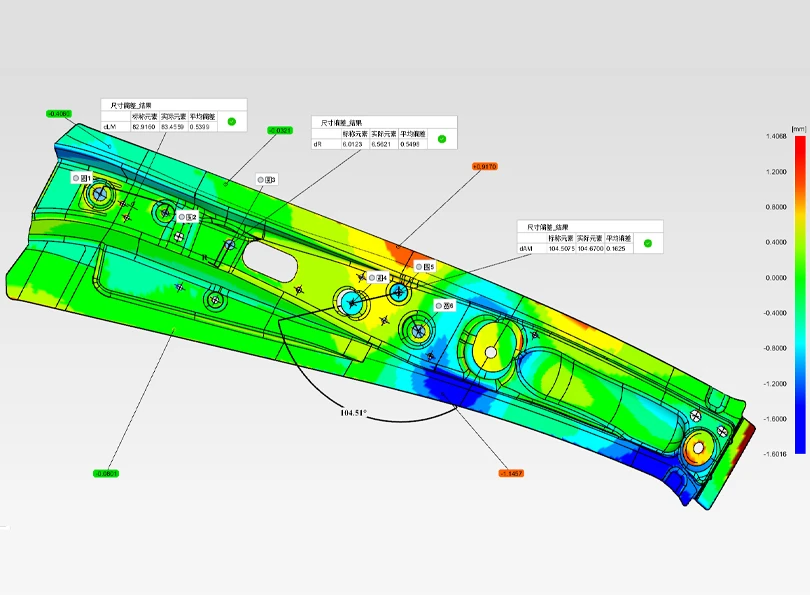

Ayrıca, CAD dosyalarının içe aktarılması ve gerekli GD&T (Geometrik Boyutlandırma ve Toleranslandırma) hesaplarının yapılmasıyla ürün kalitesinin tutarlı şekilde sağlanmasına yardımcı olur.

Farklı Ölçüm Görevlerine Uygun Esnek Çözümler Çeşitli ölçüm kafası tipleri ile donatılmış sistem, farklı ve karmaşık ölçüm görevlerini başarıyla yerine getirir. Bu sayede, geniş bir uygulama yelpazesinde yüksek hassasiyet ve verimlilik sağlanır.

MODEL	XTOM-MATRIX 3M/5M				XTOM-MATRIX 9M		XTOM-MATRIX-L 9M
Görsel
Kamera Çözünürlüğü	3 MP		5 MP		9 MP		9 MP
Cihaz Ölçüleri (mm)	380x224x128		380x224x128		430x239x146		540x260x180
Tarama Alanı (mm)	200x150	400x300	200x150	400x300	200x150	400x300	200x150	600x450
Standart Ölçüm Mesafesi (mm)	300	630	300	630	300	630	375	745
Nokta Aralığı (mm)	0.1	0.2	0.08	0.15	0.045	0.09	0.05	0.15
Ölçüm Hassasiyeti (mm)	0.015	0.02	0.01	0.015	0.008	0.01	0.008	0.025
Işık Kaynağı	Mavi LED Işık
Tarama Yöntemi	Temassız tarama, çok frekanslı heterodin faz kaydırma yöntemi
Tarama Hızı	Tek karede ≤1 saniye
Veri Birleştirme	Tam otomatik hizalama. İşaret noktası, geometrik özellik ve döner tabla destekli birden fazla hizalama yöntemi
Fotogrametri Desteği	Fotogrametrik hesaplama desteklenir, sonuçlar içe/dışa aktarılabilir, küresel hizalama yapılabilir
Desteklenen Veri Formatları	STL、PLY、WRL、OBJ
Güç Gereksinimi	220V AC, 50Hz

Kaliteyi Şekillendirin: En İyi Veriye Hızla Ulaşın

Yüksek Performanslı Donanım ve Gelişmiş 3D Rekonstrüksiyon Algoritmaları ile Tutarlı ve Hassas Ölçüm

Sistem, güçlü donanım modülleri ve üstün üç boyutlu yeniden yapılandırma algoritmaları sayesinde, kullanıcı deneyiminden bağımsız olarak her zaman yüksek hassasiyetli ölçümler sunar.
Hem yüksek çözünürlükte hem de izlenebilir veri çıktıları sağlar.

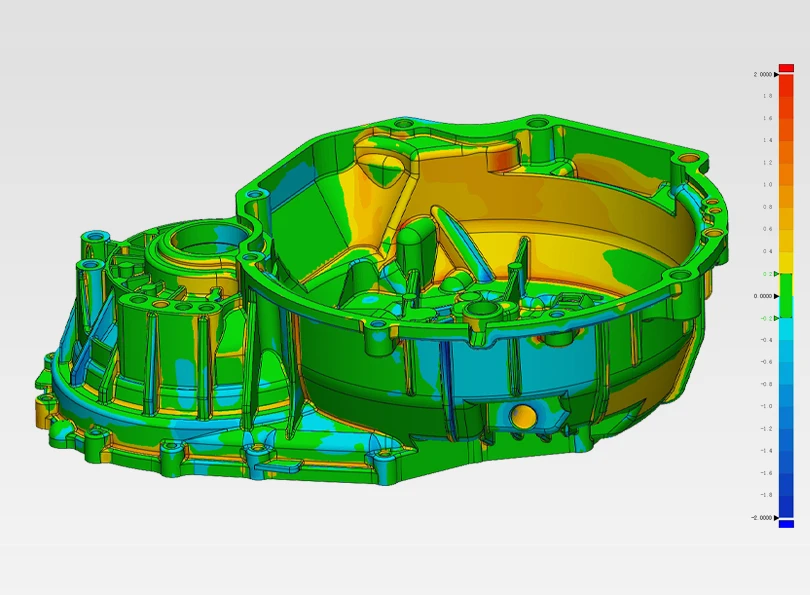

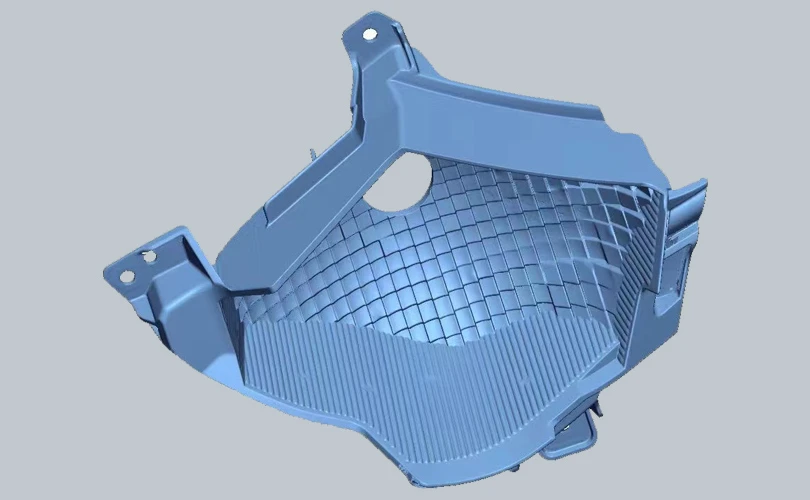

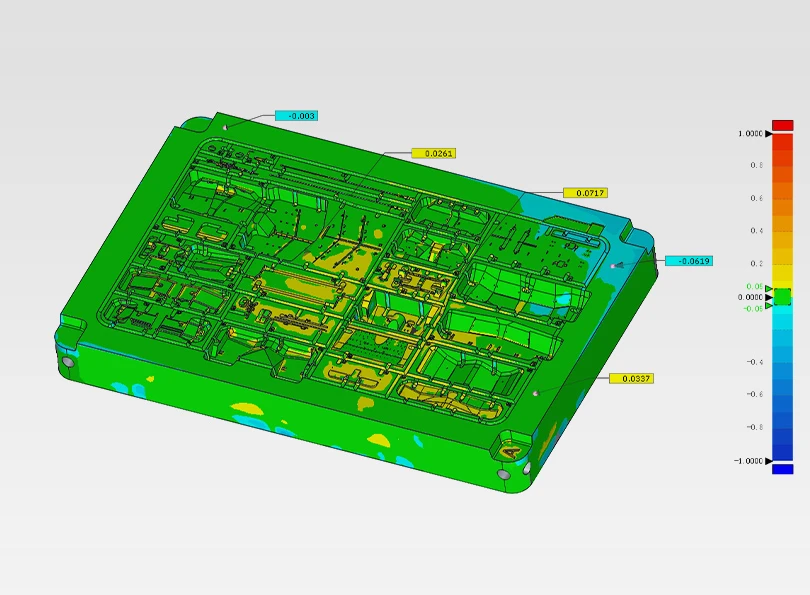

Oluşturulan üç boyutlu modeller, detay çözünürlüğü açısından son derece nettir. Bu sayede, karakteristik çizgiler, yarıçaplı yüzeyler, keskin kenar geçişleri ve delik yapıları gibi karmaşık geometrilerin güvenilir şekilde analiz edilmesine olanak tanır.

Plastik Parçalar İçin Kalite Güvence

Enjeksiyon kalıplama, şişirme kalıplama ve termoform işlemlerinin tüm aşamalarını hızlandırın
