Mobil Otomatik 3D Ölçüm Sistemi
XTOM-TRANSFORM Serisi ile Esnek, Hızlı ve Akıllı Üretim Çözümleri
XTOM-TRANSFORM serisi mobil otomatik 3D ölçüm sistemi, yapılandırılmış ışık tarama teknolojisini esnek robotik hareket kabiliyetiyle birleştirerek, endüstride artan hızlı ve tam otomatik tarama taleplerine etkili çözümler sunar.
Sistem, zorlu üretim ortamlarına yüksek uyum sağlar; kullanımı kolaydır ve kendi geliştirdiğimiz entegre tarama ve denetim yazılımıyla birlikte çalışır.
Bu çözüm, sac şekillendirme parçaları, enjeksiyon kalıplı ürünler, işlenmiş sac metal parçalar ve basınçlı döküm bileşenler gibi çeşitli endüstriyel parçaların, karmaşık atölye koşullarında bile otomatik ölçüm ve kalite kontrolünü mümkün kılar.
XTOM-TRANSFORM, akıllı üretim süreçlerinde yüksek verimlilik ve üstün kalite hedeflerine ulaşmada önemli bir rol oynar.
Üstün Veri Kalitesi
Gelişmiş Donanım ve Algoritmalarla Üst Düzey 3D Model Hassasiyeti
Güçlü donanım ve gelişmiş algoritmalarla donatılmış sistem, taranan parçaların üç boyutlu modellerinde olağanüstü detay keskinliği sunar.
En küçük yüzey detaylarını, derin çekme yapıları, küçük yarıçaplı kavisler (örneğin hava girişi kenarları) ve kenar kıvırma bölgeleri gibi karmaşık geometrileri yüksek hassasiyetle görüntüleyebilir.
Bu sayede, hassas kalite kontrol ve tersine mühendislik uygulamaları için güvenilir veri üretimi sağlanır.
Çarpışma Algılama

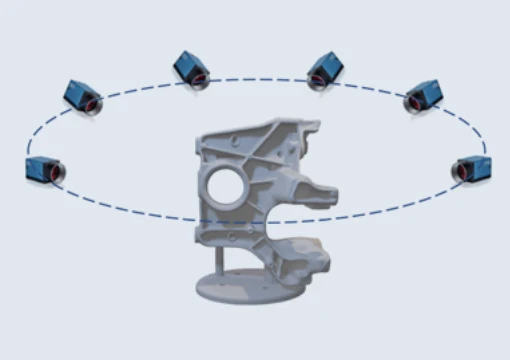

Oluşturulan tarama yolundaki noktalar, akıllı algoritmalarla analiz edilerek, olası çarpışma riskine sahip mantıksız noktalar tespit edilir ve yol planlamasından çıkarılır.

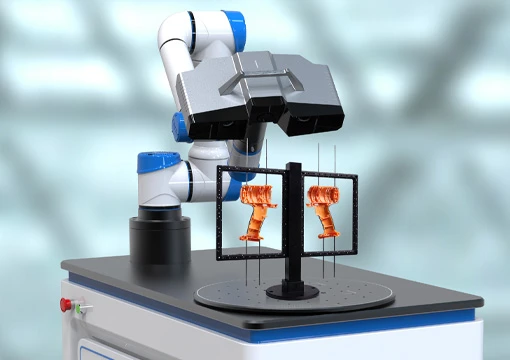

Seri Tarama ve Ölçümde Kalite Güvence
XTOM-TRANSFORM, seri üretim ölçümleri için özel olarak geliştirilmiş olup, doğrudan üretim ortamlarında kullanılabilir ve üretim süreçlerinin kalite kontrolünü destekler.
Otomatikleştirilmiş ölçüm programları sayesinde; etkileşimli tarama planlama, robot yol oluşturma ve çarpışma önleme sistemleri gibi ileri otomasyon özellikleri sunar.
Gerçek otomatik 3D tarama yetenekleri; otomatik tarama, parça kontrolü ve rapor oluşturmayı kapsar ve tam anlamıyla otomatik tarama ve denetim sağlar.
Çevrimdışı Programlama

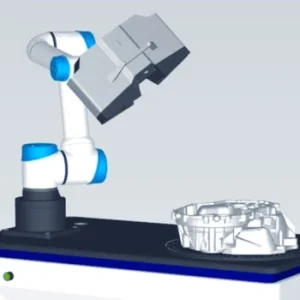

Öğretici cihaz kullanılmadan, tarama yolu oluşturma, düzenleme ve optimizasyon işlemleri yapılabilir. Programlama karmaşıklığı azaltılarak, mantıklı hareket yolları hesaplanır ve tarama sürecinin tamamında verimlilik artırılır.
Hareket Simülasyonu

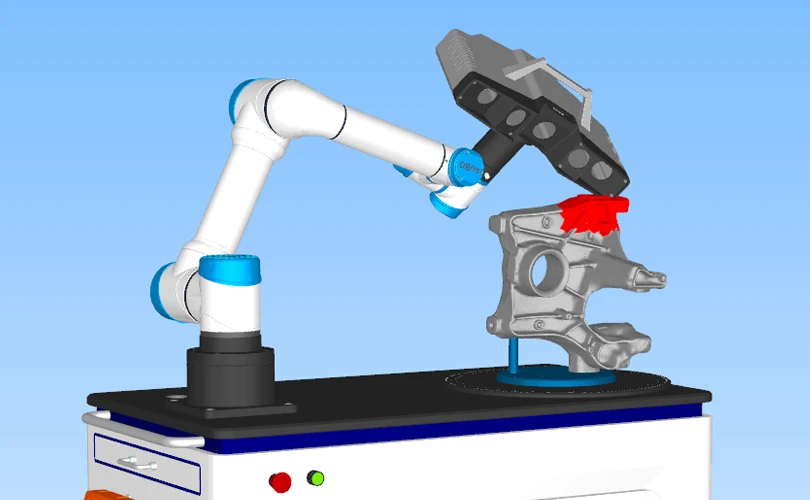

Sanal ortamda ölçüm sahası oluşturularak, tarama yolları test edilir ve sistemin güvenli ile güvenilir çalışması sağlanır.
Otomatik Ölçüm
Sistem, ilk parça ölçüm stratejisine göre tarama ve kontrol şablonları oluşturabilir. Aynı özellikteki ürünlerde bu şablonlar doğrudan kullanılarak tam otomatik ölçüm gerçekleştirilir ve süreç boyunca insan müdahalesine gerek kalmaz.
Entegre Profesyonel Tarama ve Denetim Yazılımı
XTOM serisi yazılım, XTOP 3D tarafından tamamen özgün olarak geliştirilmiş olup, tarama, denetim ve raporlama fonksiyonlarını tek bir platformda birleştirir.

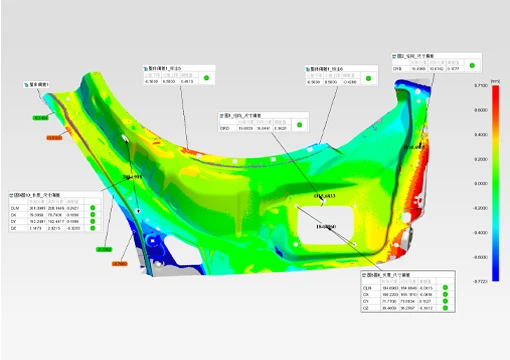

Yazılım, nominal ve gerçek ölçümler arasında karşılaştırma yapabilir ve geometrik tolerans analizini gerçekleştirebilir.
Ölçüm sonuçları kolay anlaşılır formatta sunularak gerekli düzeltici işlemlerin uygulanmasını kolaylaştırır.
Ayrıca yazılım, kapsamlı analizler yapar, detaylı raporlar oluşturur ve ölçüm sonuçlarını mevcut üretim süreçlerine entegre eder.
Özgün Ar-Ge ve Özelleştirilmiş Geliştirme
Tamamen kendi bünyemizde geliştirilen ürünler, tam fikri mülkiyet haklarına sahiptir ve müşterilerin özel ölçüm ihtiyaçlarına göre özelleştirilebilir.

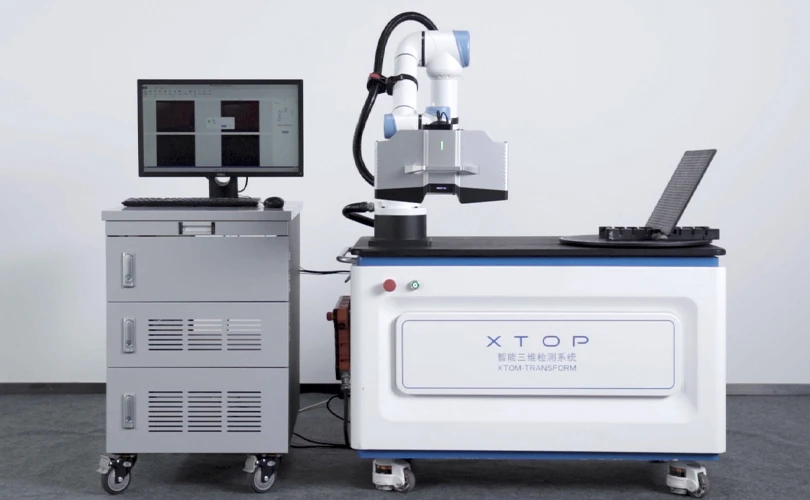

Entegre Yazılım Çözümü
Veri toplama ve ölçüm analiz süreçleri tek bir yazılım platformunda gerçekleştirilir. Sistem yüksek düzeyde entegre olup, kullanımı kolay ve güvenilirdir.

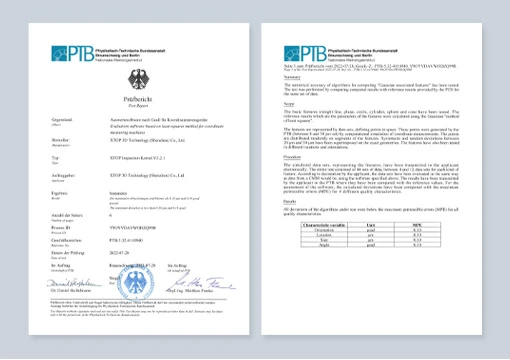

Yetkili Sertifikasyon
Ölçümün temel algoritma birimi, Almanya Fiziksel Teknoloji Enstitüsü (PTB) tarafından hassasiyet testlerinden başarıyla geçmiştir.
Esnek ve Çok Yönlü Uyumluluk Robot destekli sistemler, masaüstü otomasyon ve diğer üç farklı model ile çeşitli konfigürasyon seçenekleri sunarak, kullanıcıların farklı ortam ve ihtiyaçlarına yönelik seri üretim ölçüm taleplerini karşılar.
Kaliteyi Şekillendirin: En İyi Veriye Hızla Ulaşın

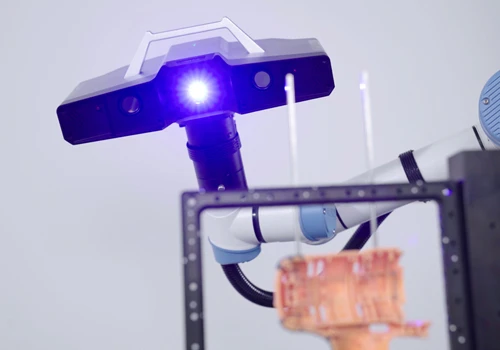

Yüksek Performanslı Donanım ve Gelişmiş 3D Rekonstrüksiyon Algoritmaları ile Tutarlı ve Hassas Ölçüm
Sistem, güçlü donanım modülleri ve üstün üç boyutlu yeniden yapılandırma algoritmaları sayesinde, kullanıcı deneyiminden bağımsız olarak her zaman yüksek hassasiyetli ölçümler sunar.
Hem yüksek çözünürlükte hem de izlenebilir veri çıktıları sağlar.
Oluşturulan üç boyutlu modeller, detay çözünürlüğü açısından son derece nettir. Bu sayede, karakteristik çizgiler, yarıçaplı yüzeyler, keskin kenar geçişleri ve delik yapıları gibi karmaşık geometrilerin güvenilir şekilde analiz edilmesine olanak tanır.
Plastik Parçalar İçin Kalite Güvence
Enjeksiyon kalıplama, şişirme kalıplama ve termoform işlemlerinin tüm aşamalarını hızlandırın
Döküm Parçalar İçin Kalite Güvence
Kum döküm, basınçlı döküm ve hassas döküm süreçlerini optimize edin
Sac Metal Parçalar İçin Kalite Güvence
Sac metal şekillendirme süreç zincirini optimize edin: delme, bükme, derin çekme ve pres kalıplama
Kalıp Üretiminde Kalite Güvence
Kalıp tasarımı, erkek-dişi kalıp kapanma analizi ve kalıp revizyonu gibi üretim süreçlerini optimize edin
| TRANSFORM-ROB Mobil Otomatik 3D Ölçüm Sistemi | |
|---|---|
| Model | TRANSFORM-ROB |
| Görsel |  |
| Maksimum Ölçüm Alanı | 500mmx500mmx400mm |
| Döner Tabla Yük Kapasitesi | 50kg |
| Maksimum Çalışma Yarıçapı | 886mm |
| Tarama Hızı | Tek kare ≤ 1 saniye |
| Veri Formatları | STL、PLY、WRL、OBJ |
| Desteklenen Tarayıcı Kafaları | MATRIX-5M、MATRIX-9M |
| Desteklenen Hizalama Yöntemleri | Marker (işaretleyici) ile hizalama, özellik tabanlı hizalama ve mekanik hizalama |
| Platform Boyutları | 1140mmx650mmx830mm |
| Toplam Ağırlık | 275kg |
| Güç Kaynağı | 220VAC, 50Hz |
| TRANSFORM-ROT Masaüstü Otomatik 3D Ölçüm Sistemi | ||
|---|---|---|
| Model | TRANSFORM-ROT | |
| Görsel |  | |
| Maksimum Ölçüm Alanı | 200mmx150mmx150mm | |
| Dış Boyutlar | 170mmx350mmx780mm | |
| Toplam Ağırlık | 25kg | |
| Örnekleme Nokta Aralığı | 0.045mm | |
| Döner Tabla Yük Kapasitesi | 5kg | |
| Kontrol Parametreleri | A: Tuş kontrollü joystick – üç eksen kontrolü, adımlı tetikleme, sürekli tetikleme, durdurma, acil durdurma B: Sistem yazılımı üzerinden kontrol – üç eksenli eşzamanlı hareket, bağımsız hareket, durdurma, duraklatma, referans noktasına dönme | |
| İletişim Yöntemleri | Joystick: Seri port (RS) iletişimi Yazılım: TCP/IP iletişimi | |
| Taban Yapısı | Endüstriyel tip sarsıntı önleyici ayaklı taban | |
| Veri Formatları | STL、PLY、WRL、OBJ | |
| Desteklenen Tarayıcı Kafaları | COMBINE-5M、COMBINE-9M | |
| Güç Kaynağı | 220VAC、50HZ |
