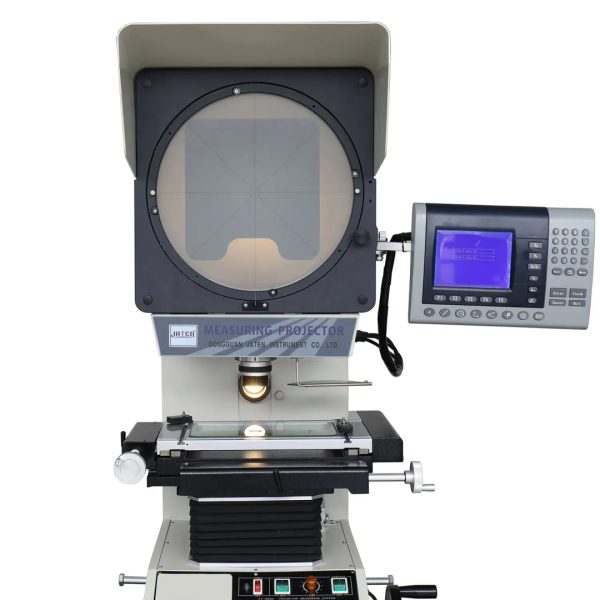

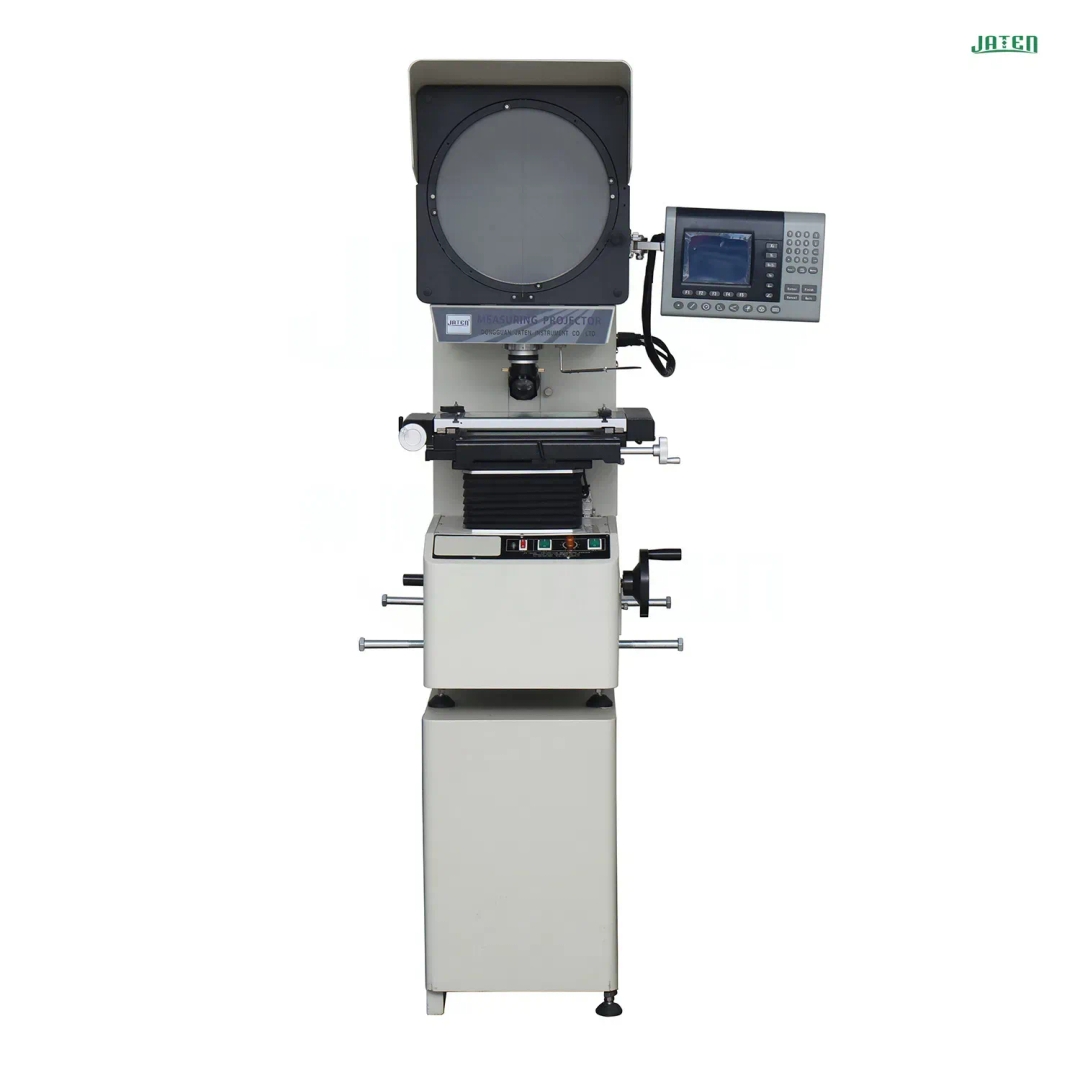

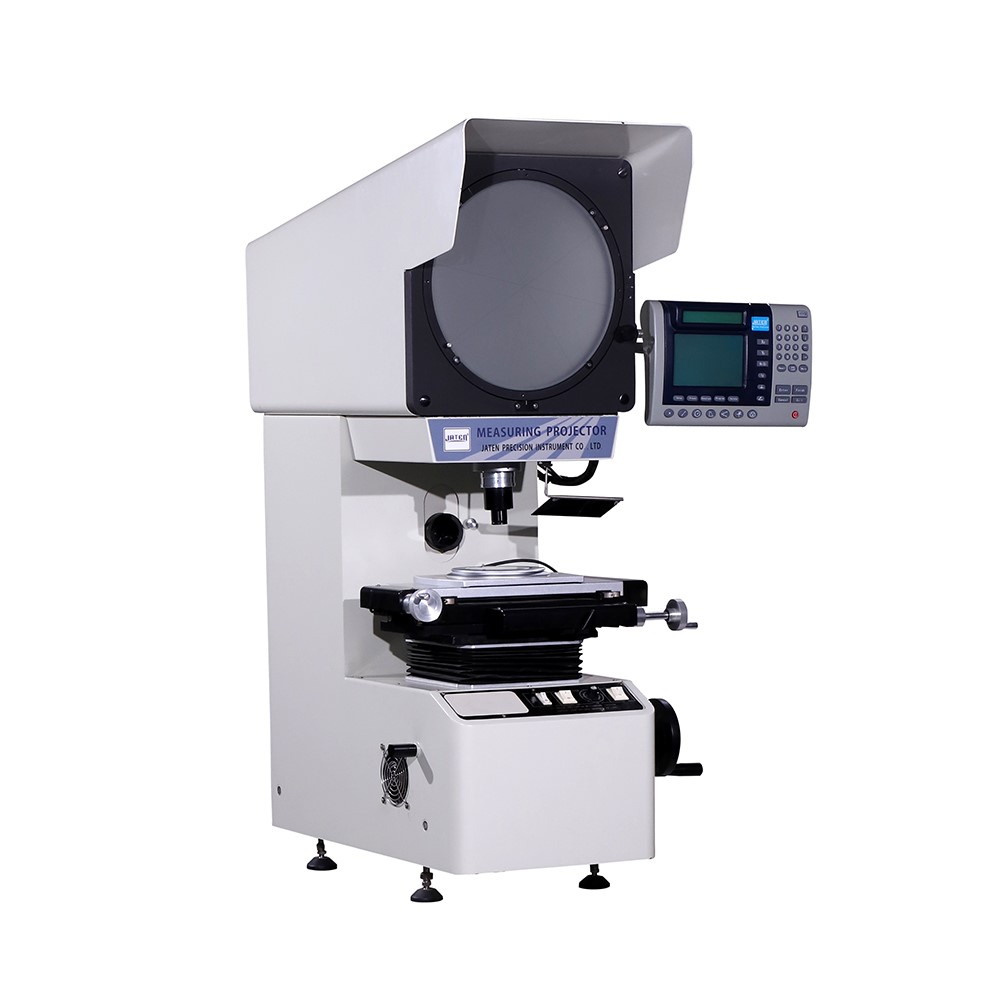

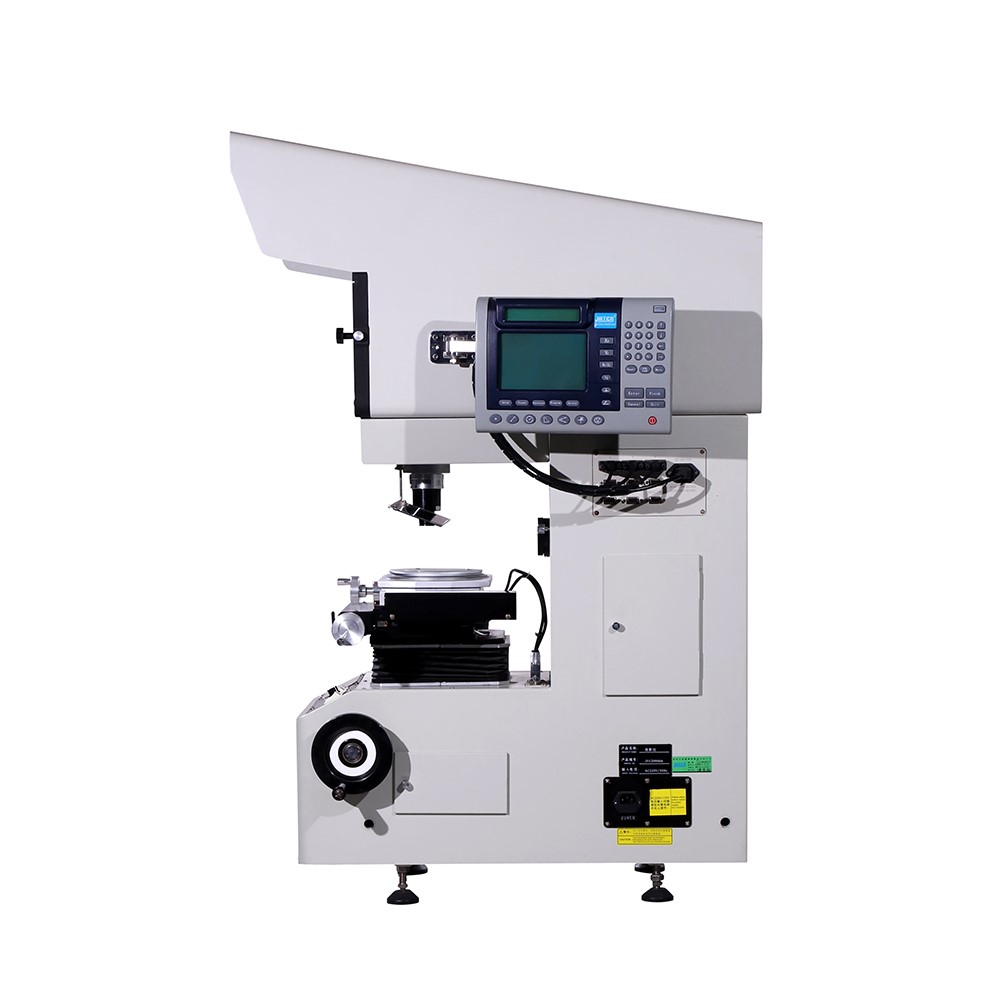

Optik Profil Projektör-JTD Serisi Dikey
Modeller: JTD-3015 / 3020 / 3025
Ürün Özellikleri
-
Yüksek kaliteli optik sistem ve net görüntü sağlayan lensler ile doğru büyütme imkânı.
-
Işık iletiminde profil ölçüm hatası < %0.06.
-
Koordinat ölçüm sapması: ≤(3 + L/200) µm, burada L ölçülen parçanın uzunluğu (mm).
-
DP300 Dijital Göstergeli mini yazıcı ve ayak pedalı ile ölçüm ve görüntüleme çok pratik.
-
Dijital göstergede mm ve inç dönüşümü fonksiyonu mevcut.
DP100/DP300 Veri İşleme Sistemi & Yazılım Özellikleri
-
Profil projektör, mekanik parçaların uzunluk, açı, kontur ve yüzey şekillerinin ölçümü için kullanılır.
-
Karmaşık iş parçalarının yüzey ve dış hatlarını kontrol edebilir: kam, vida dişi, dişli, freze ucu vb.
-
Mekanik, sayaç, elektrik, hafif sanayi, üniversite, araştırma enstitüsü ve ölçüm departmanlarında yaygın kullanım.
-
Ölçüm verileri yazıcıya veya bilgisayara aktarılabilir, raporlama ve analiz kolaydır.
Teknik Özellikler
| Ürün Adı | JTD Dikey Optik Profil Projektör | ||
|---|---|---|---|
| Model | JTD-3015 | JTD-3020 | JTD-3025 |

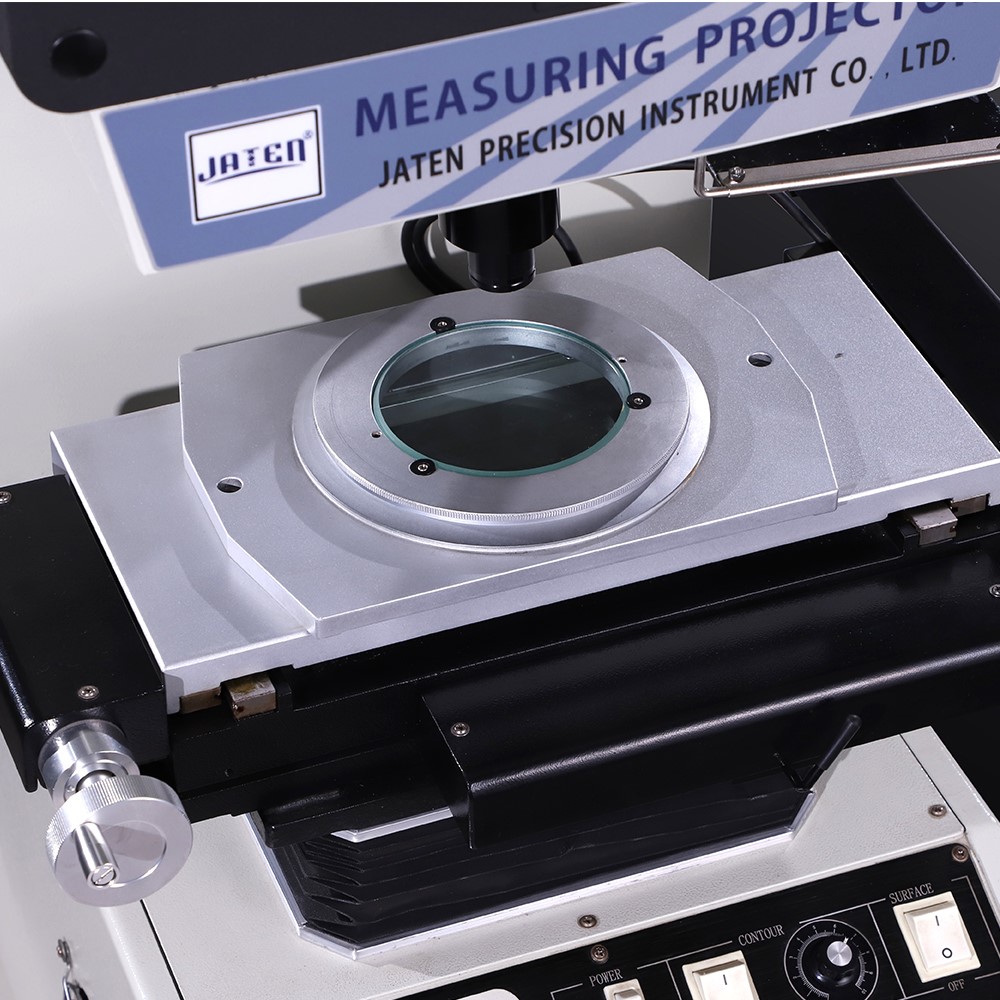

| X, Y Eksen Hareketi | 150×50 mm | 200×100 mm | 250×150 mm |
| Z Eksen Hareketi (Odaklama) | 100 mm | 100 mm | 100 mm |
| Hassasiyet | X/Y ekseni: ≤3+L/200 µm | X/Y ekseni: ≤3+L/200 µm | X/Y ekseni: ≤3+L/200 µm |

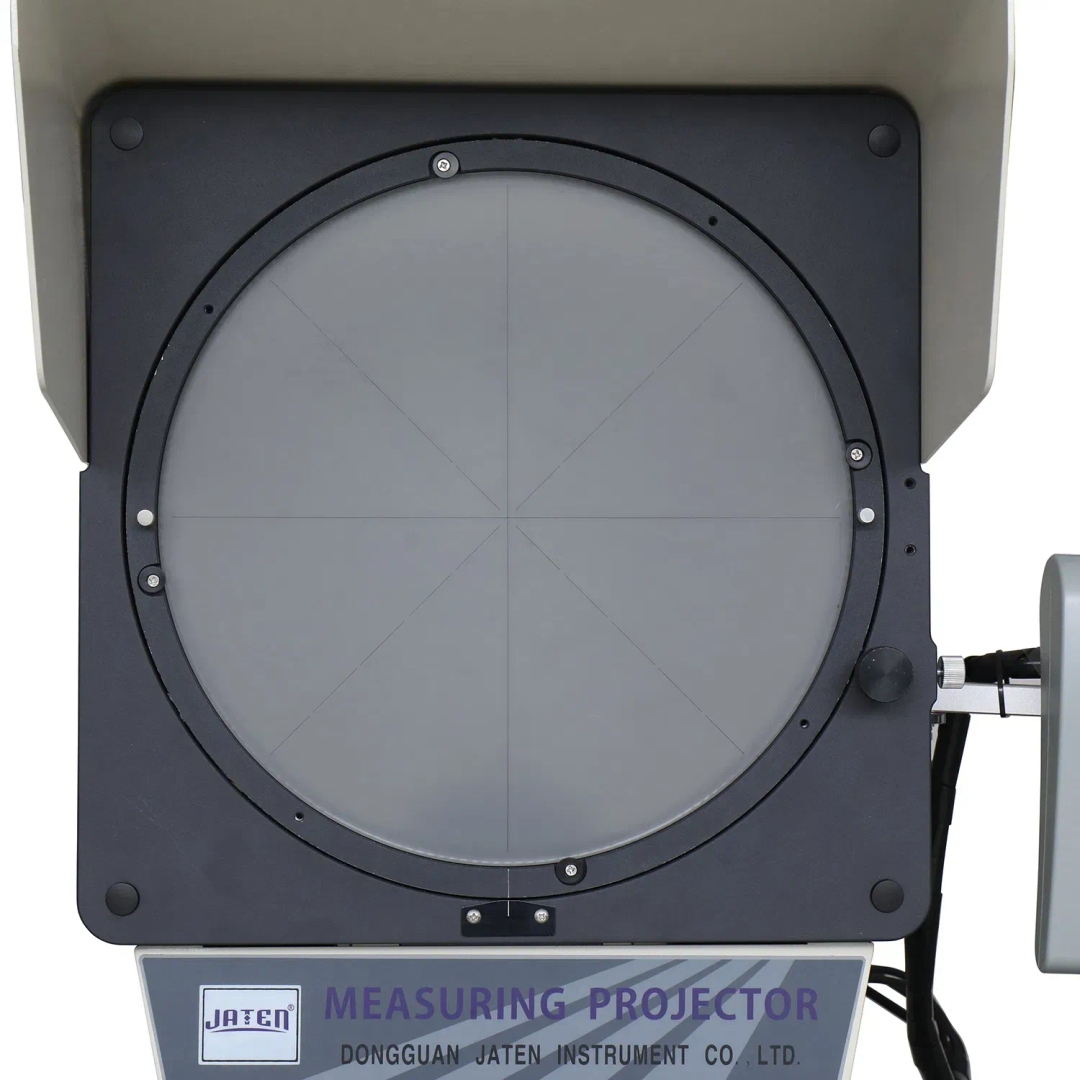

| Ekran Boyutu | Ø312 mm, Kullanım Alanı > Ø300 mm (ölçü çizgisi ile) | Ø312 mm, Kullanım Alanı > Ø300 mm (ölçü çizgisi ile) | Ø312 mm, Kullanım Alanı > Ø300 mm (ölçü çizgisi ile) |
| Ekran Döner Aralığı | 0°~360° | 0°~360° | 0°~360° |
| Çözünürlük (X/Y Eksenleri) | 1′ veya 0,01° | 1′ veya 0,01° | 1′ veya 0,01° |

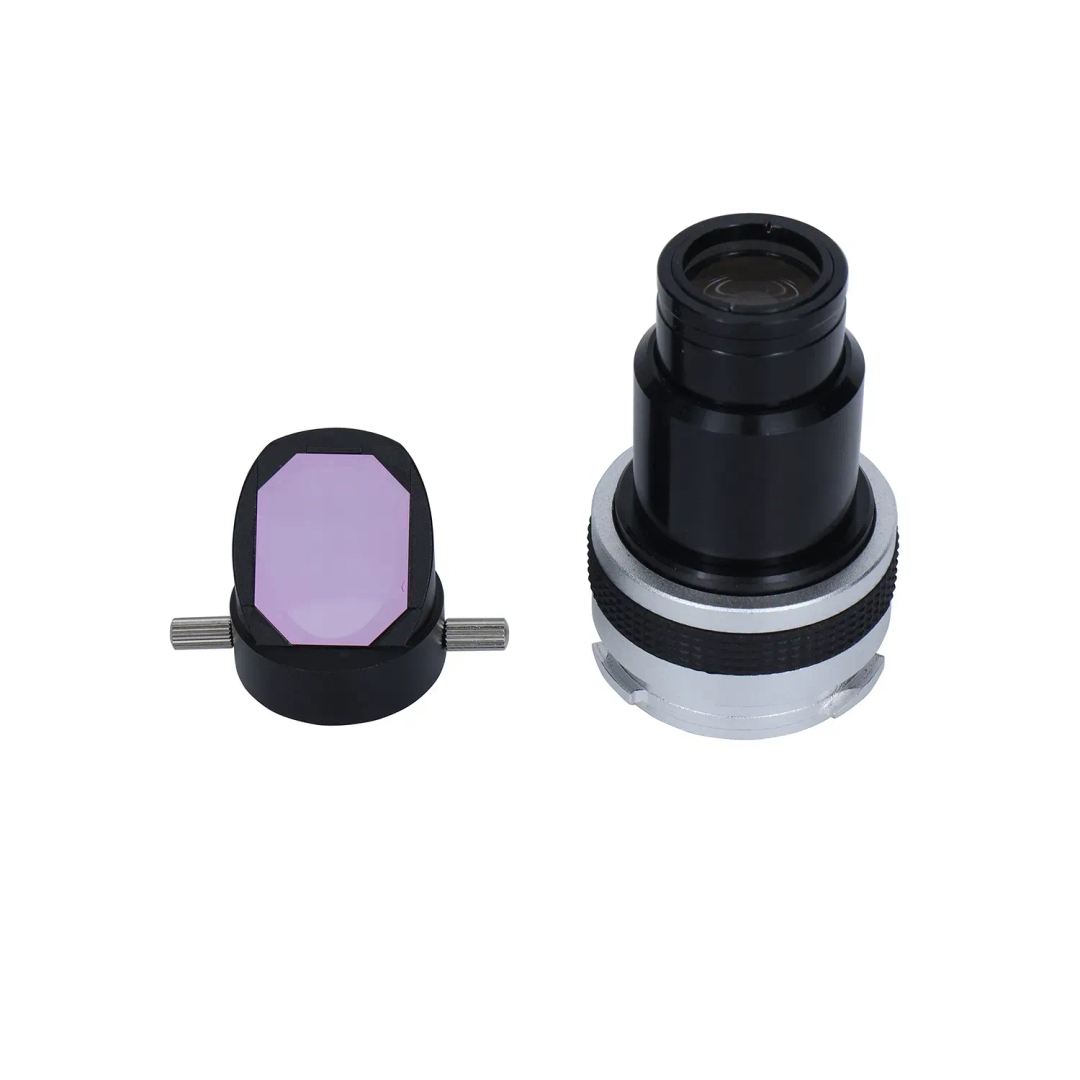

| Büyütme | 10X (Standart), 20X, 50X, 100X (Opsiyonel) | 10X (Standart), 20X, 50X, 100X (Opsiyonel) | 10X (Standart), 20X, 50X, 100X (Opsiyonel) |
| Güç | 110V/220V(AC), 50/60Hz, 400W | 110V/220V(AC), 50/60Hz, 400W | 110V/220V(AC), 50/60Hz, 400W |
| Veri İşleme Sistemi | DP300, İngilizce ve Çince destekli; nokta, çizgi, daire, açı, mesafe vb. 2D ölçümleri rahatça yapabilir | DP300, İngilizce ve Çince destekli; nokta, çizgi, daire, açı, mesafe vb. 2D ölçümleri rahatça yapabilir | DP300, İngilizce ve Çince destekli; nokta, çizgi, daire, açı, mesafe vb. 2D ölçümleri rahatça yapabilir |
| Soğutma | Zorunlu hava soğutma | Zorunlu hava soğutma | Zorunlu hava soğutma |

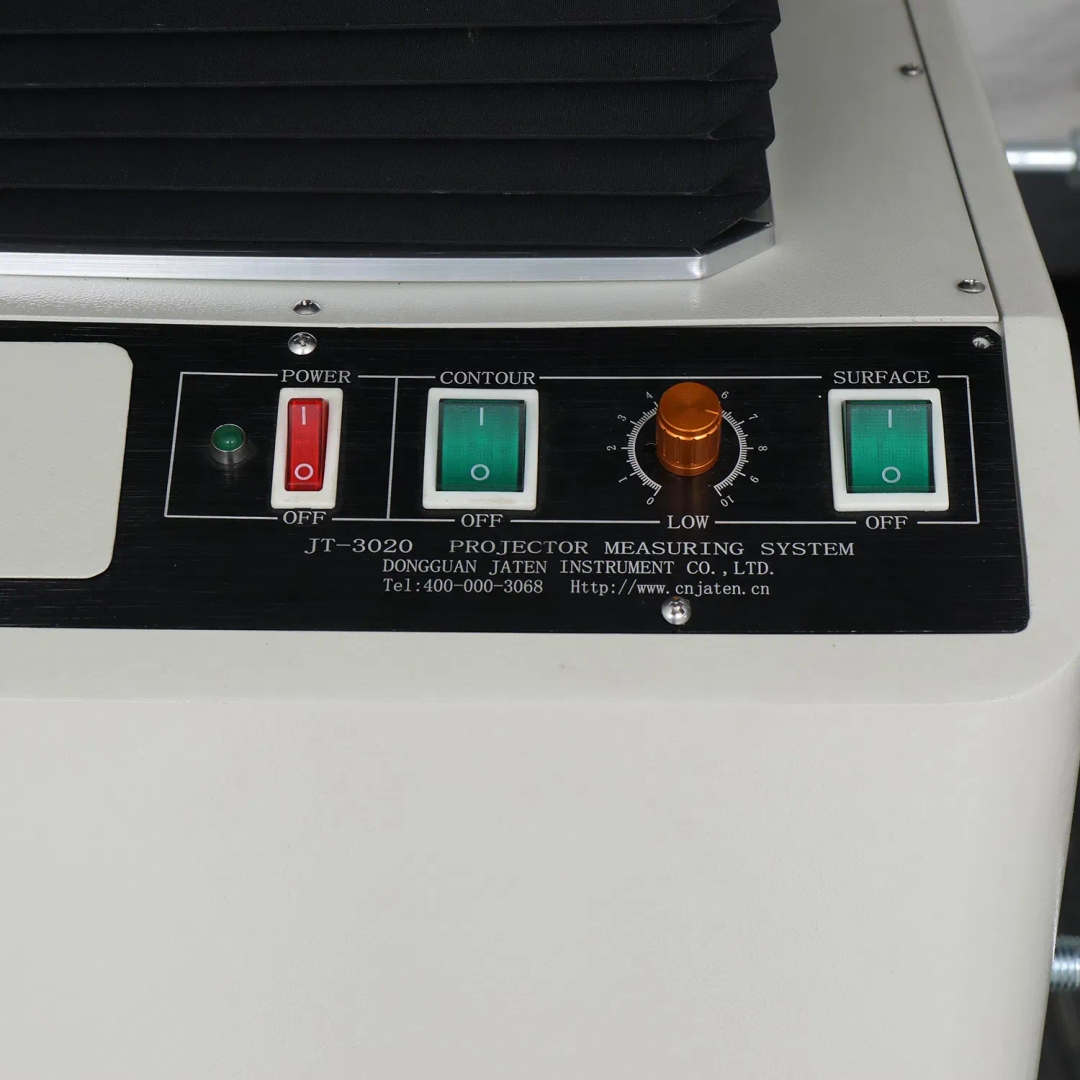

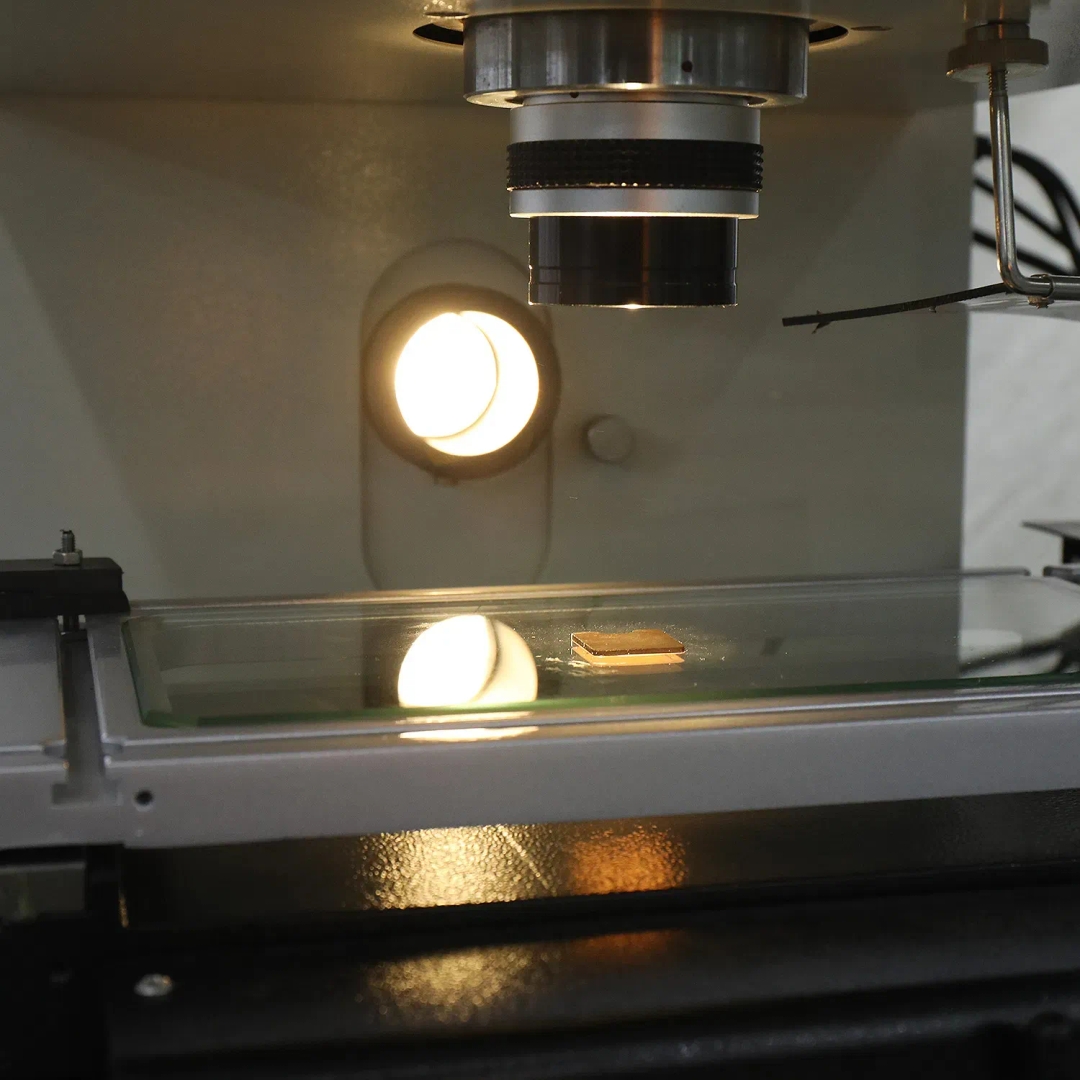

| Aydınlatma | 24V/150W halojen, transmisyon ve refleksiyon | 24V/150W halojen, transmisyon ve refleksiyon | 24V/150W halojen, transmisyon ve refleksiyon |
| Boyutlar (G×D×Y) | 788×524×1152 mm | 770×550×1120 mm | 770×550×1120 mm |
| Net Ağırlık | 122 kg | 125 kg | 162 kg |
